Заклепки

Нержавеющая заклепка — это металлический крепёж для неразъёмного соединения листов и профилей. Конструкция: корпус из трубы (сталь A2 либо A4), установочная головка и отрывной сердечник. Такое решение сохраняет прочность соединения при вибрациях и перепадах температур. Нержавеющий крепёж не относится к высокопрочным классам; диапазон эксплуатации для A2 и A4 по ГОСТ ISO 3506 — от –200 °C до +400 °C. Сталь A4 допустима в морской атмосфере, но не для постоянного контакта с морской водой.

Где применяется нержавеющая заклепка

Использование охватывает строительство, судовые надстройки, фасады из алюминия, вентиляцию и кожухи машин. В машиностроении заклёпочное соединение задействуют в узлах, где сварка нежелательна: корпуса приборов, воздуховоды, кузовные панели. В ремонте металлических конструкций заклепки для металла работают там, где доступ есть только с лицевой стороны.

Почему выбирают нержавеющие заклёпки

• коррозионная стойкость в присутствии влаги, солей, органических кислот;
• стабильная прочность на сдвиг и растяжение;
• сохранение покрытия основы: оцинкованный лист не обгорает, как при сварке;
• установка ручным или аккумуляторным заклёпочником;
• аккуратный внешний вид без дополнительной обработки.

Вытяжные («слепые») заклёпки: определение и принцип работы

Вытяжная заклепка (blind rivet) создаёт замыкающую головку на обратной стороне за счёт протяжки сердечника. Монтаж: сверление отверстия → вставка корпуса → вытягивание стержня до формирования борта → отрыв сердечника. Открытый тип не герметичен; закрытый тип формирует заглушённый торец и повышенную прочность на сдвиг.

Формы установочной головки

• Стандартный бортик (куполообразный). Универсален для стали и алюминия.
• Потайной бортик (120°). Узел «заподлицо» для антивандальной и аэродинамически чистой поверхности.
• Широкий бортик. Увеличенная опорная площадь для мягких и тонких материалов.

Ассортимент BEST-Крепёж: позиции и стандарты

В наличии заклёпки стальные ГОСТ и DIN/ISO для тонколистового монтажа:

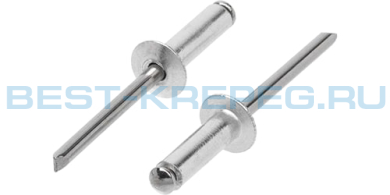

• Заклепка вытяжная ИСО 15983 [DIN 7337]. Классический открытый тип; «рабочая лошадка» для стали и алюминия.
• Заклепка вытяжная закрытая ИСО 16585. Герметичная глухая конструкция для корпусов электрооборудования и водостоков.
• Заклепка вытяжная с потайным бортиком ИСО 15984. Плоская лицевая поверхность; рекомендуема для рам и облицовок.
• Заклепка вытяжная с широким бортиком ART 9052. Большая опорная площадка для пластика, композитов и тонкого листа.

Материалы корпусов и стержней: сталь A2 (08Х18Н10, AISI 304) и A4 (10Х17Н13М2, AISI 316). Соответствие стандартам: ГОСТ, DIN, ISO (включая заклёпки DIN по профильным рядам).

Важно: сталь A4 допускается для объектов в морской атмосфере; постоянный контакт с морской водой не рекомендован.

Открытый vs закрытый тип

• Открытый тип. Лёгкий и универсальный, подходит для повседневных узлов с умеренными нагрузками.
• Закрытый тип. Заглушённое дно корпуса; водонепроницаемость узла, плюс прирост прочности на сдвиг и растяжение относительно открытого исполнения.

Подбор по материалу

• Стальная заклепка: максимальная несущая способность для узлов из углеродистой стали.
• Алюминиевая: малая масса, хороша для алюминия, дерева, пластика.
• Нержавеющая: устойчивость к атмосфере и химическим средам; рекомендуема для наружных работ и выхлопных систем.
• Медь/бронза/медно-никелевые сплавы: токопроводящие и стойкие во влажной среде.

Чтобы минимизировать гальваническую коррозию, подбирают материал заклёпки, близкий к материалу соединяемых деталей, либо применяют барьерные прокладки и лакокрасочное покрытие.

Размеры и «диапазон захвата»

Размер записывается как D×L, где D — диаметр корпуса, L — длина от нижней кромки бортика до торца (для потайных учитывается весь конус). Базовая формула подбора длины: L = S + 1,2×D, где S — суммарная толщина пакета.
Диапазон захвата указывается в карточке изделия и должен перекрывать толщину соединяемых листов с запасом. Слишком короткая заклепка не сформирует обратную головку; чрезмерно длинная даст «свободный» узел.

Отверстия под заклёпку

• Диаметр сверла обычно на 0,1 мм больше D корпуса.
• Для потайного бортика выполняется зенковка (100° или 120°).
• Точность и чистота отверстия критичны для закрытых исполнений.

Примеры задач и рекомендованные позиции

• Монтаж фасадных панелей, вентиляции, кровельных доборов: заклёпки вытяжные стальные по DIN 7337 / ISO 15983.
• Корпуса электрощитов, душевые панели, водосточные желоба: заклёпка вытяжная закрытая ISO 16585.
• Рамные конструкции, облицовка, где требуется «заподлицо»: ISO 15984 (потайной бортик).
• Пластик к металлу, тонкие листы, увеличенное отверстие: АРТ 9052 (широкий бортик).

Ценообразование и поставка

В каталоге BEST-Крепёж указана цена нержавеющих заклепок с привязкой к диаметру, длине, материалу и типу бортика. Для производственных партий доступны оптовые поставки заклепок с фиксацией стоимости по спецификации. Монтаж не включен; выбор инструмента и расходников зависит от толщины пакета и требуемых усилий вытяжки.

Краткий чек-лист подбора

• материал узла и среды (A2 или A4 по ГОСТ ISO 3506);
• тип головки: стандартный / потайной / широкий;
• диаметр и длина;
• стандарт (ГОСТ, DIN) и тип исполнения: открытая/закрытая;
• требуемая прочность (сдвиг/растяжение) и «диапазон захвата».

Приобрести металлические заклепки из A2 (08Х18Н10, AISI 304) и A4 (10Х17Н13М2, AISI 316) можно по каталогам ГОСТ и DIN. В карточках отображаются цены, наличие, «диапазон захвата», рекомендуемые диаметры сверла и сопутствующий крепёж. Для крупных проектов — оптовые поставки заклёпок с фиксированной стоимостью по спецификации
