Нержавеющая гайка DIN 985 или DIN 982 стопорится (заедает) на половине резьбы. Почему? Что делать?

Принципиальное отличие гаек из нержавеющей стали по DIN 982 и DIN 985 заключается в специальной неметаллической вставке, необходимой для стопорящего эффекта. Он заключается в том, чтобы путём плотного обжатия резьбы болта (винта или шпильки) предотвращается возможность самоотвинчинвания установленной гайки. Однако, в редких случаях при накручивании таких гаек случается заедание резьбы. И причина такого явления, как правило, кроется в «неудачном» исполнение неметаллической стопорящей вставки. Почему именно «неудачное», почему мы не можем сослаться на несоответствие нормативным требованиям – давайте разберём вместе.

Поступающая на наш склад продукция обязательно проходит входной контроль товарных свойств в отделе контроля качества (ОКК) BEST-Крепёж. Кроме обязательного определения химического состава стали, гайки с метрической резьбой подвергаются проверке на соответствие геометрии резьбы нормативным требованиям. К сожалению, в рамках действующих ГОСТов и других, в том числе международных, стандартов эти предупредительные меры не могут обеспечить полноценную проверку гаек типа DIN 982 и DIN 985.

Материал и геометрия полимерной вставки, впрочем, как и любые другие свойства стопорящих элементов не заданы стандартами.

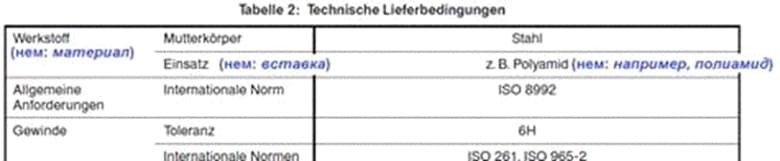

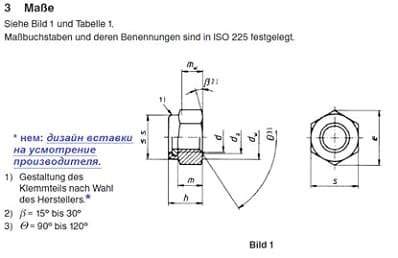

согласно DIN 982 и DIN 985:

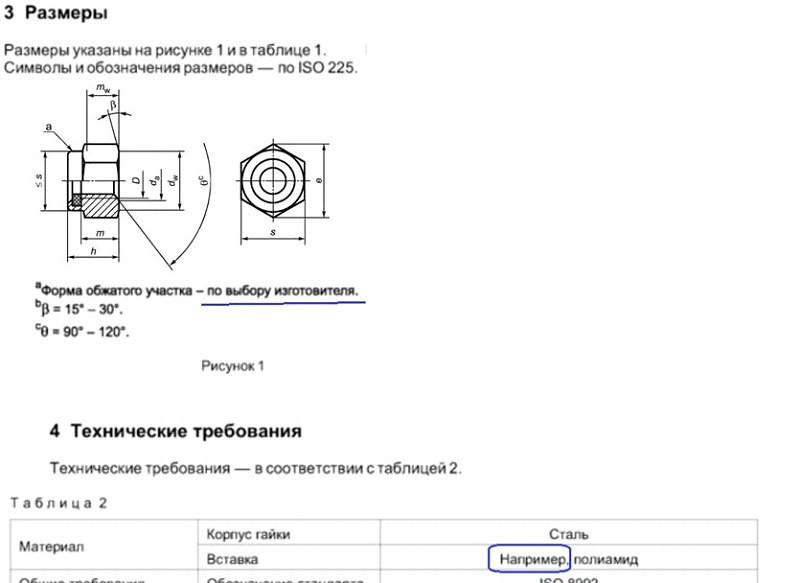

согласно ГОСТ ISO 10512-2016:

И в таком случае свойства полимерной вставки, оставленные нормативными документами на усмотрение производителя, могут отличаться от партии к партии: - как геометрические размеры и отклонения, - так и характеристики материала, из которого она сделана.

В тех случаях, когда полимерная стопорящая вставка «по выбору производителя»* недостаточно пластичная, особенно при заваленном внутрь диаметре, нередко случается неконтролируемое стопорение гайки при накручивании на болт (винт, шпильку). В нормативных рамках назвать такое исполнение гаек типа DIN 982 и DIN 985 бракованным не представляется возможным. Ведь как правило они соответствуют требованиям, заданным отечественными ГОСТами, немецкими стандартами DIN и международными ISO. И лишь «неудачное» исполнение полимерной вставки, не регулируемое требованиями стандартов, обуславливает случаи заедания резьбы. * цитата ГОСТ ISO 10512-2016 (ISO 10512)

Когда к нам поступает претензия на заедание при накручивании самостопорящихся гаек с полимерной вставкой, отдел контроля качества «BEST-Крепёж» проводит дополнительную тщательную проверку всей промышленной партии, на гайки из которой поступила жалоба. В первую очередь инженеры компании проверяют соответствие геометрии резьбы гаек* требованиям ГОСТ 24705-2004 с применением ПР- и НЕ- калибров:

* для этого предварительно удаляются неметаллические вставки из гаек – на фотографиях это хорошо видно

Следующим важным шагом проверки в таких случаях является сравнительная проверка геометрических параметров полимерной вставки между разными промышленными партиями:

Как показывает многолетняя практика работы отдела контроля качества «BEST-Крепёж», в случаях поступления жалоб, связанных с заеданием гаек типа DIN 982 и DIN 985:

- все гайки с вырезанными полиамидными вставкам успешно прошли испытания на соответствие резьбы нормативным требованиям;

- внутренний диаметр полимерных вставок не имеет значительных отличий у гаек из разных партий.

Т.е. проблема заключается не в резьбе гаек, и, к сожалению, нет нормативных требований к полимерной вставке гайки, которым она должна соответствовать.

При возникновении описанных выше проблем несложно и самостоятельно проверить причину заедания непосредственно на объекте. Для этого достаточно вырезать полимерные вставки из «проблемных» гаек. И попробовать накрутить гайки без стопорящих элементов на ответную резьбу.

Компания «BEST-Крепёж» осознаёт ответственность, которую мы несём перед нашими клиентами. Во всех (даже единичных) случаях выявления фактов производственного брака в нашей компании вся промышленная партия крепёжных изделий признаётся бракованной и подлежит полному списанию.

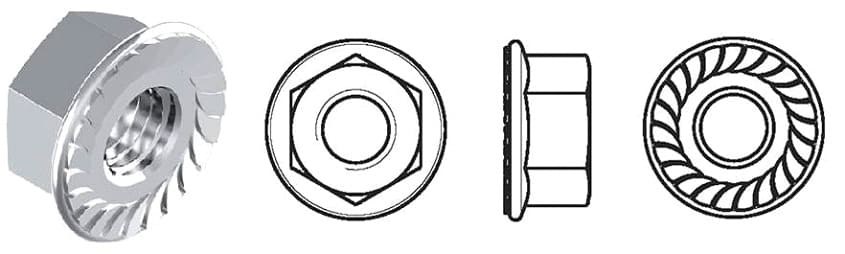

Тем не менее, возможно заблаговременно предотвратить риски возможного заедания резьбового соединения, до попадания крепежа на объект. В частности, с инженерной точки зрения более предсказуемые в плане эксплуатации и монтажа представляются другие самостопорящиеся гайки с насечками на фланце – DIN 6923 VG.

Эффект стопорения болтокомплекта, сформированного с такими гайками, достигается за счёт насечек, нанесённых на фланец гайки. Они полностью сделаны из коррозионно-стойких сталей, и их геометрические параметры строго регламентированы немецким стандартом.

Предотвратить возможность заедания самостопорящихся гаек уже на объекте при монтаже представляется возможным только путём замены промышленной партии с «проблемными» гайками на другую.
