Свойства и рекомендации по применению крепёжных изделий из коррозионно-стойких сталей по ГОСТ ISO 3506-1-2014
Часть 1. Болты, винты и шпильки.
Механические свойства крепёжных изделий с внешней метрической резьбой, таких как болты, винты и шпильки, регламентированы ГОСТ ISO 3506-1–2014.
Классы прочности присваивают крепёжным изделиям, эксплуатация которых предусматривает работу на растяжение: болты, винты и шпильки, или на сжатие – гайки.
Классы их прочности определяют двумя нормативными свойствами:
1) предел прочности на растяжение Rm (временное сопротивление) – максимальная величина механических напряжений, выше которых происходит разрушение материала;
2) условный предел текучести Rp0,2 – величина механических напряжений, при которых после снятия нагрузки остаточная пластическая деформация материала составляет 0,2%. Эта величина условно отображает границу между зонами упругой и пластической работы крепёжного изделия. Напряжения выше этого значения вызывают необратимые деформации.
Класс прочности болтов, винтов и шпилек по ГОСТ ISO 3506-1–2014 определяет:
- у аустенитных сталей: прочность и удлинение после разрыва при растяжении,
- у мартенситных и ферритных: прочность и удлинение после разрыва, а также твёрдость.
С учётом марки сплава и класса прочности болты, винты и шпильки из коррозионно-стойких сталей по ГОСТ ISO 3506-1–2014 классифицируется по следующей схеме:
Несмотря на большое количество классов прочности, установленных в настоящем стандарте, это не означает их универсального применения ко всем типам крепежных изделий. Рекомендации по выбору и применению конкретных классов прочности приведены в соответствующих стандартах на изделия.
По умолчанию BEST-Крепёж предлагает болты, шпильки и гайки А2-70 или А4-70. По согласованию с клиентом мы поставляем стандартные метизы повышенной прочности А2-80 или А4-80. В дополнение к этому, компания BEST-Крепёж предлагает специальные болты из стали А4 высокой прочности, соизмеримой с классами прочности 8.8 и 10.9.
Разрушающий крутящий момент Мв — это максимальный крутящий момент, при котором резьбовое или иное механическое соединение разрушается вследствие превышения прочности материала.

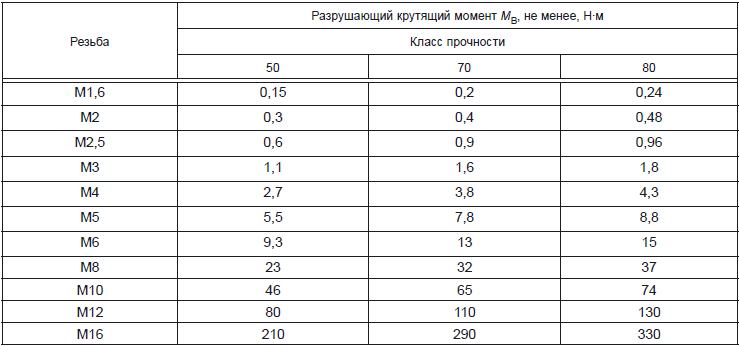

Минимальный разрушающий крутящий момент Мв,min для болтов и винтов М 1,6 до М 16 (с крупным шагом резьбы) из аустенитных марок сталей.
Даже при полном соответствии материала крепежных изделий установленным требованиям, не исключено, что для некоторых крепежных изделий не будут выполняться требования по растяжению или кручению. Это связано с конструкцией головки, предполагающей меньшую площадь сдвига по сравнению с площадью напряжённого сечения резьбы — например, крепеж с потайной, полупотайной или низкой цилиндрической головкой.
