Метрическая резьба
ISO 261 / ISO 724, ГОСТ 8724 / ГОСТ 24705. Сквозные отверстия — ГОСТ 11284. Значения справочные.

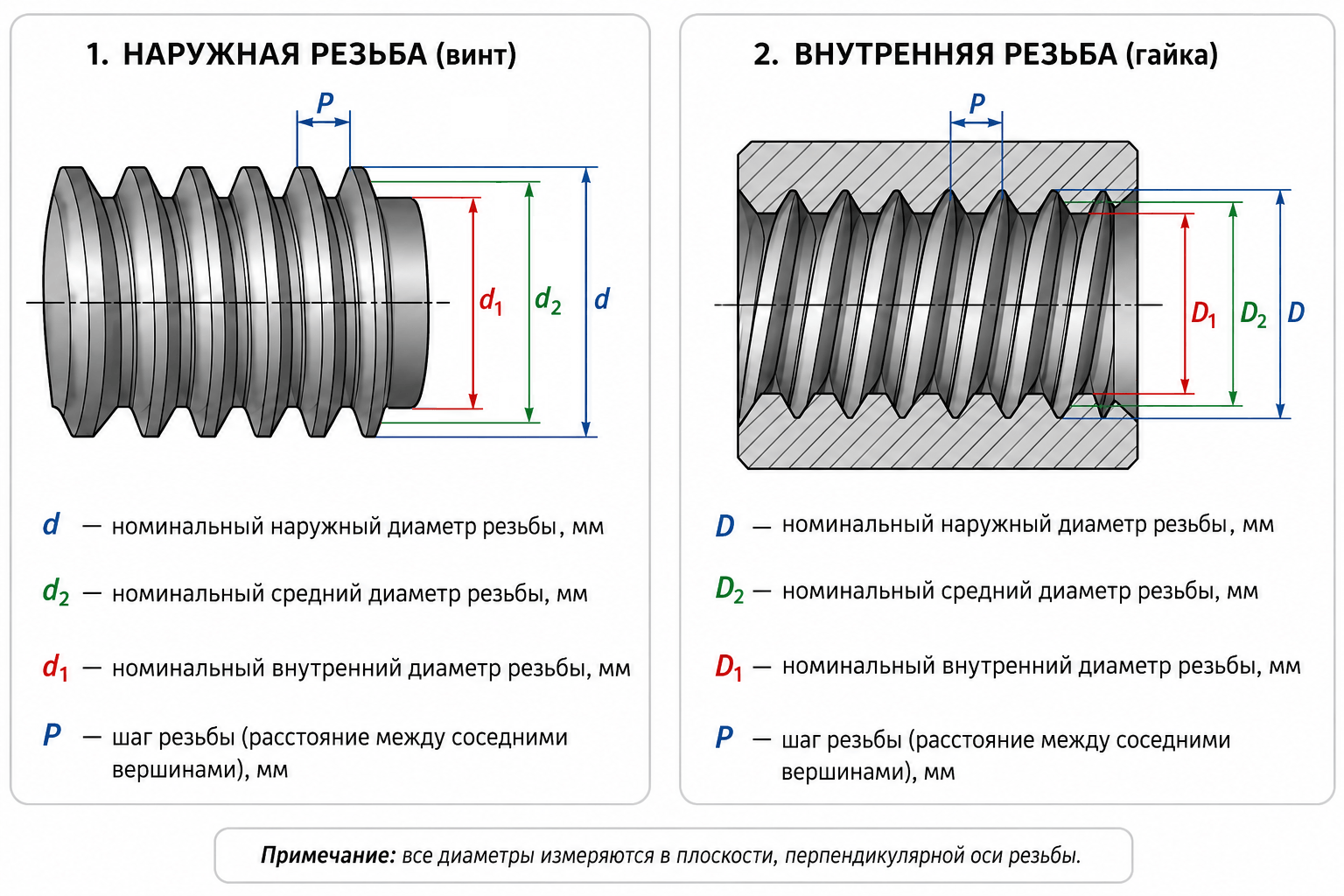

Обозначения диаметров и шага
1. Наружная резьба (винт)
- d
- номинальный наружный диаметр резьбы, мм
- d2
- номинальный средний диаметр резьбы, мм
- d1
- номинальный внутренний диаметр резьбы, мм
- P
- шаг резьбы (расстояние между соседними вершинами), мм
2. Внутренняя резьба (гайка)
- D
- номинальный наружный диаметр резьбы, мм
- D2
- номинальный средний диаметр резьбы, мм
- D1
- номинальный внутренний диаметр резьбы, мм
- P
- шаг резьбы (расстояние между соседними вершинами), мм
Все диаметры измеряются в плоскости, перпендикулярной оси резьбы.
Кликните по строке, чтобы увидеть полные параметры — поле допуска, диаметры внешней и внутренней резьбы, отверстия по ГОСТ 11284.
467 из 467
Внешняя резьба (винт)
6g- d max
- 0.25мм
- d min
- 0.235мм
- d1 max
- 0.16мм
- d1 min
- 0.14мм
Внутренняя резьба (гайка)
6H- D max
- 0.276мм
- D min
- 0.255мм
- D1 max
- 0.208мм
- D1 min
- 0.172мм
Производство
- Сверло / отверстие под нарезание
- 0.175мм
- As nom
- 0.025мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.3мм
- d min
- 0.284мм
- d1 max
- 0.204мм
- d1 min
- 0.183мм
Внутренняя резьба (гайка)
6H- D max
- 0.327мм
- D min
- 0.306мм
- D1 max
- 0.254мм
- D1 min
- 0.217мм
Производство
- Сверло / отверстие под нарезание
- 0.22мм
- As nom
- 0.04мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.35мм
- d min
- 0.333мм
- d1 max
- 0.242мм
- d1 min
- 0.22мм
Внутренняя резьба (гайка)
6H- D max
- 0.38мм
- D min
- 0.356мм
- D1 max
- 0.297мм
- D1 min
- 0.256мм
Производство
- Сверло / отверстие под нарезание
- 0.26мм
- As nom
- 0.055мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.4мм
- d min
- 0.382мм
- d1 max
- 0.28мм
- d1 min
- 0.256мм
Внутренняя резьба (гайка)
6H- D max
- 0.432мм
- D min
- 0.407мм
- D1 max
- 0.34мм
- D1 min
- 0.296мм
Производство
- Сверло / отверстие под нарезание
- 0.3мм
- As nom
- 0.074мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.45мм
- d min
- 0.432мм
- d1 max
- 0.33мм
- d1 min
- 0.306мм
Внутренняя резьба (гайка)
6H- D max
- 0.482мм
- D min
- 0.457мм
- D1 max
- 0.39мм
- D1 min
- 0.346мм
Производство
- Сверло / отверстие под нарезание
- 0.35мм
- As nom
- 0.1мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.5мм
- d min
- 0.479мм
- d1 max
- 0.35мм
- d1 min
- 0.322мм
Внутренняя резьба (гайка)
6H- D max
- 0.538мм
- D min
- 0.509мм
- D1 max
- 0.422мм
- D1 min
- 0.37мм
Производство
- Сверло / отверстие под нарезание
- 0.375мм
- As nom
- 0.115мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.55мм
- d min
- 0.529мм
- d1 max
- 0.4мм
- d1 min
- 0.372мм
Внутренняя резьба (гайка)
6H- D max
- 0.588мм
- D min
- 0.559мм
- D1 max
- 0.472мм
- D1 min
- 0.42мм
Производство
- Сверло / отверстие под нарезание
- 0.425мм
- As nom
- 0.147мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.6мм
- d min
- 0.576мм
- d1 max
- 0.42мм
- d1 min
- 0.388мм
Внутренняя резьба (гайка)
6H- D max
- 0.644мм
- D min
- 0.611мм
- D1 max
- 0.504мм
- D1 min
- 0.444мм
Производство
- Сверло / отверстие под нарезание
- 0.45мм
- As nom
- 0.166мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.7мм
- d min
- 0.673мм
- d1 max
- 0.49мм
- d1 min
- 0.454мм
Внутренняя резьба (гайка)
6H- D max
- 0.75мм
- D min
- 0.713мм
- D1 max
- 0.586мм
- D1 min
- 0.518мм
Производство
- Сверло / отверстие под нарезание
- 0.525мм
- As nom
- 0.225мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.8мм
- d min
- 0.77мм
- d1 max
- 0.56мм
- d1 min
- 0.52мм
Внутренняя резьба (гайка)
6H- D max
- 0.856мм
- D min
- 0.814мм
- D1 max
- 0.668мм
- D1 min
- 0.592мм
Производство
- Сверло / отверстие под нарезание
- 0.6мм
- As nom
- 0.295мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.9мм
- d min
- 0.867мм
- d1 max
- 0.63мм
- d1 min
- 0.586мм
Внутренняя резьба (гайка)
6H- D max
- 0.962мм
- D min
- 0.916мм
- D1 max
- 0.75мм
- D1 min
- 0.666мм
Производство
- Сверло / отверстие под нарезание
- 0.675мм
- As nom
- 0.373мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 0.982мм
- d min
- 0.915мм
- d1 max
- 0.711мм
- d1 min
- 0.613мм
Внутренняя резьба (гайка)
6H- D max
- 1.107мм
- D min
- 1мм
- D1 max
- 0.809мм
- D1 min
- 0.729мм
Производство
- Сверло / отверстие под нарезание
- 0.75мм
- As nom
- 0.46мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀1.1
точная сборка
2-й ряд (H13)
⌀1.2
средняя сборка
3-й ряд (H14)
⌀1.3
грубая сборка
Внешняя резьба (винт)
6g- d max
- 0.983мм
- d min
- 0.927мм
- d1 max
- 0.766мм
- d1 min
- 0.682мм
Внутренняя резьба (гайка)
6H- D max
- 1.092мм
- D min
- 1мм
- D1 max
- 0.858мм
- D1 min
- 0.783мм
Производство
- Сверло / отверстие под нарезание
- 0.8мм
- As nom
- 0.518мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀1.1
точная сборка
2-й ряд (H13)
⌀1.2
средняя сборка
3-й ряд (H14)
⌀1.3
грубая сборка
Внешняя резьба (винт)
6g- d max
- 1.082мм
- d min
- 1.015мм
- d1 max
- 0.811мм
- d1 min
- 0.713мм
Внутренняя резьба (гайка)
6H- D max
- 1.207мм
- D min
- 1.1мм
- D1 max
- 0.909мм
- D1 min
- 0.829мм
Производство
- Сверло / отверстие под нарезание
- 0.85мм
- As nom
- 0.588мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 1.083мм
- d min
- 1.027мм
- d1 max
- 0.866мм
- d1 min
- 0.782мм
Внутренняя резьба (гайка)
6H- D max
- 1.192мм
- D min
- 1.1мм
- D1 max
- 0.958мм
- D1 min
- 0.883мм
Производство
- Сверло / отверстие под нарезание
- 0.9мм
- As nom
- 0.654мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 1.182мм
- d min
- 1.115мм
- d1 max
- 0.911мм
- d1 min
- 0.813мм
Внутренняя резьба (гайка)
6H- D max
- 1.307мм
- D min
- 1.2мм
- D1 max
- 1.009мм
- D1 min
- 0.929мм
Производство
- Сверло / отверстие под нарезание
- 0.95мм
- As nom
- 0.732мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀1.3
точная сборка
2-й ряд (H13)
⌀1.4
средняя сборка
3-й ряд (H14)
⌀1.5
грубая сборка
Внешняя резьба (винт)
6g- d max
- 1.183мм
- d min
- 1.127мм
- d1 max
- 0.966мм
- d1 min
- 0.882мм
Внутренняя резьба (гайка)
6H- D max
- 1.292мм
- D min
- 1.2мм
- D1 max
- 1.058мм
- D1 min
- 0.983мм
Производство
- Сверло / отверстие под нарезание
- 1мм
- As nom
- 0.805мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀1.3
точная сборка
2-й ряд (H13)
⌀1.4
средняя сборка
3-й ряд (H14)
⌀1.5
грубая сборка
Внешняя резьба (винт)
6g- d max
- 1.383мм
- d min
- 1.308мм
- d1 max
- 1.166мм
- d1 min
- 1.07мм
Внутренняя резьба (гайка)
6H- D max
- 1.509мм
- D min
- 1.4мм
- D1 max
- 1.183мм
- D1 min
- 1.075мм
Производство
- Сверло / отверстие под нарезание
- 1.1мм
- As nom
- 0.983мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀1.5
точная сборка
2-й ряд (H13)
⌀1.6
средняя сборка
3-й ряд (H14)
⌀1.8
грубая сборка
Внешняя резьба (винт)
6g- d max
- 1.383мм
- d min
- 1.327мм
- d1 max
- 1.166мм
- d1 min
- 1.082мм
Внутренняя резьба (гайка)
6H- D max
- 1.492мм
- D min
- 1.4мм
- D1 max
- 1.258мм
- D1 min
- 1.183мм
Производство
- Сверло / отверстие под нарезание
- 1.2мм
- As nom
- 1.154мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀1.5
точная сборка
2-й ряд (H13)
⌀1.6
средняя сборка
3-й ряд (H14)
⌀1.8
грубая сборка
Внешняя резьба (винт)
6g- d max
- 1.581мм
- d min
- 1.496мм
- d1 max
- 1.202мм
- d1 min
- 1.075мм
Внутренняя резьба (гайка)
6H- D max
- 1.736мм
- D min
- 1.6мм
- D1 max
- 1.321мм
- D1 min
- 1.221мм
Производство
- Сверло / отверстие под нарезание
- 1.25мм
- As nom
- 1.27мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀1.7
точная сборка
2-й ряд (H13)
⌀1.8
средняя сборка
3-й ряд (H14)
⌀2
грубая сборка
Внешняя резьба (винт)
6g- d max
- 1.583мм
- d min
- 1.527мм
- d1 max
- 1.366мм
- d1 min
- 1.28мм
Внутренняя резьба (гайка)
6H- D max
- 1.696мм
- D min
- 1.6мм
- D1 max
- 1.458мм
- D1 min
- 1.383мм
Производство
- Сверло / отверстие под нарезание
- 1.4мм
- As nom
- 1.567мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀1.7
точная сборка
2-й ряд (H13)
⌀1.8
средняя сборка
3-й ряд (H14)
⌀2
грубая сборка
Внешняя резьба (винт)
6g- d max
- 1.781мм
- d min
- 1.696мм
- d1 max
- 1.402мм
- d1 min
- 1.275мм
Внутренняя резьба (гайка)
6H- D max
- 1.936мм
- D min
- 1.8мм
- D1 max
- 1.521мм
- D1 min
- 1.421мм
Производство
- Сверло / отверстие под нарезание
- 1.45мм
- As nom
- 1.701мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀2
точная сборка
2-й ряд (H13)
⌀2.1
средняя сборка
3-й ряд (H14)
⌀2.2
грубая сборка
Внешняя резьба (винт)
6g- d max
- 1.783мм
- d min
- 1.727мм
- d1 max
- 1.566мм
- d1 min
- 1.48мм
Внутренняя резьба (гайка)
6H- D max
- 1.896мм
- D min
- 1.8мм
- D1 max
- 1.658мм
- D1 min
- 1.583мм
Производство
- Сверло / отверстие под нарезание
- 1.6мм
- As nom
- 2.042мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀2
точная сборка
2-й ряд (H13)
⌀2.1
средняя сборка
3-й ряд (H14)
⌀2.2
грубая сборка
Внешняя резьба (винт)
6g- d max
- 1.981мм
- d min
- 1.886мм
- d1 max
- 1.548мм
- d1 min
- 1.408мм
Внутренняя резьба (гайка)
6H- D max
- 2.148мм
- D min
- 2мм
- D1 max
- 1.679мм
- D1 min
- 1.567мм
Производство
- Сверло / отверстие под нарезание
- 1.6мм
- As nom
- 2.073мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀2.2
точная сборка
2-й ряд (H13)
⌀2.4
средняя сборка
3-й ряд (H14)
⌀2.6
грубая сборка
Внешняя резьба (винт)
6g- d max
- 1.982мм
- d min
- 1.915мм
- d1 max
- 1.711мм
- d1 min
- 1.61мм
Внутренняя резьба (гайка)
6H- D max
- 2.111мм
- D min
- 2мм
- D1 max
- 1.809мм
- D1 min
- 1.729мм
Производство
- Сверло / отверстие под нарезание
- 1.75мм
- As nom
- 2.448мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀2.2
точная сборка
2-й ряд (H13)
⌀2.4
средняя сборка
3-й ряд (H14)
⌀2.6
грубая сборка
Внешняя резьба (винт)
6g- d max
- 2.18мм
- d min
- 2.08мм
- d1 max
- 1.693мм
- d1 min
- 1.54мм
Внутренняя резьба (гайка)
6H- D max
- 2.36мм
- D min
- 2.2мм
- D1 max
- 1.838мм
- D1 min
- 1.713мм
Производство
- Сверло / отверстие под нарезание
- 1.75мм
- As nom
- 2.482мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 2.182мм
- d min
- 2.115мм
- d1 max
- 1.911мм
- d1 min
- 1.81мм
Внутренняя резьба (гайка)
6H- D max
- 2.311мм
- D min
- 2.2мм
- D1 max
- 2.009мм
- D1 min
- 1.929мм
Производство
- Сверло / отверстие под нарезание
- 1.95мм
- As nom
- 3.034мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 2.48мм
- d min
- 2.38мм
- d1 max
- 1.993мм
- d1 min
- 1.84мм
Внутренняя резьба (гайка)
6H- D max
- 2.66мм
- D min
- 2.5мм
- D1 max
- 2.138мм
- D1 min
- 2.013мм
Производство
- Сверло / отверстие под нарезание
- 2.05мм
- As nom
- 3.391мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀2.7
точная сборка
2-й ряд (H13)
⌀2.9
средняя сборка
3-й ряд (H14)
⌀3.1
грубая сборка
Внешняя резьба (винт)
6g- d max
- 2.481мм
- d min
- 2.396мм
- d1 max
- 2.102мм
- d1 min
- 1.975мм
Внутренняя резьба (гайка)
6H- D max
- 2.636мм
- D min
- 2.5мм
- D1 max
- 2.221мм
- D1 min
- 2.121мм
Производство
- Сверло / отверстие под нарезание
- 2.15мм
- As nom
- 3.704мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀2.7
точная сборка
2-й ряд (H13)
⌀2.9
средняя сборка
3-й ряд (H14)
⌀3.1
грубая сборка
Внешняя резьба (винт)
6g- d max
- 2.98мм
- d min
- 2.874мм
- d1 max
- 2.439мм
- d1 min
- 2.272мм
Внутренняя резьба (гайка)
6H- D max
- 3.172мм
- D min
- 3мм
- D1 max
- 2.599мм
- D1 min
- 2.459мм
Производство
- Сверло / отверстие под нарезание
- 2.5мм
- As nom
- 5.031мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀3.2
точная сборка
2-й ряд (H13)
⌀3.4
средняя сборка
3-й ряд (H14)
⌀3.6
грубая сборка
Внешняя резьба (винт)
6g- d max
- 2.981мм
- d min
- 2.896мм
- d1 max
- 2.602мм
- d1 min
- 2.471мм
Внутренняя резьба (гайка)
6H- D max
- 3.141мм
- D min
- 3мм
- D1 max
- 2.721мм
- D1 min
- 2.621мм
Производство
- Сверло / отверстие под нарезание
- 2.65мм
- As nom
- 5.606мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀3.2
точная сборка
2-й ряд (H13)
⌀3.4
средняя сборка
3-й ряд (H14)
⌀3.6
грубая сборка
Внешняя резьба (винт)
6g- d max
- 3.479мм
- d min
- 3.354мм
- d1 max
- 2.829мм
- d1 min
- 2.635мм
Внутренняя резьба (гайка)
6H- D max
- 3.699мм
- D min
- 3.5мм
- D1 max
- 3.01мм
- D1 min
- 2.85мм
Производство
- Сверло / отверстие под нарезание
- 2.9мм
- As nom
- 6.775мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀3.7
точная сборка
2-й ряд (H13)
⌀3.9
средняя сборка
3-й ряд (H14)
⌀4.2
грубая сборка
Внешняя резьба (винт)
6g- d max
- 3.481мм
- d min
- 3.396мм
- d1 max
- 3.102мм
- d1 min
- 2.971мм
Внутренняя резьба (гайка)
6H- D max
- 3.641мм
- D min
- 3.5мм
- D1 max
- 3.221мм
- D1 min
- 3.121мм
Производство
- Сверло / отверстие под нарезание
- 3.15мм
- As nom
- 7.901мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀3.7
точная сборка
2-й ряд (H13)
⌀3.9
средняя сборка
3-й ряд (H14)
⌀4.2
грубая сборка
Внешняя резьба (винт)
6g- d max
- 3.978мм
- d min
- 3.838мм
- d1 max
- 3.22мм
- d1 min
- 3.002мм
Внутренняя резьба (гайка)
6H- D max
- 4.219мм
- D min
- 4мм
- D1 max
- 3.422мм
- D1 min
- 3.242мм
Производство
- Сверло / отверстие под нарезание
- 3.3мм
- As nom
- 8.779мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀4.3
точная сборка
2-й ряд (H13)
⌀4.5
средняя сборка
3-й ряд (H14)
⌀4.8
грубая сборка
Внешняя резьба (винт)
6g- d max
- 3.98мм
- d min
- 3.874мм
- d1 max
- 3.439мм
- d1 min
- 3.272мм
Внутренняя резьба (гайка)
6H- D max
- 4.172мм
- D min
- 4мм
- D1 max
- 3.599мм
- D1 min
- 3.459мм
Производство
- Сверло / отверстие под нарезание
- 3.5мм
- As nom
- 9.792мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀4.3
точная сборка
2-й ряд (H13)
⌀4.5
средняя сборка
3-й ряд (H14)
⌀4.8
грубая сборка
Внешняя резьба (винт)
6g- d max
- 4.478мм
- d min
- 4.338мм
- d1 max
- 3.666мм
- d1 min
- 3.439мм
Внутренняя резьба (гайка)
6H- D max
- 4.726мм
- D min
- 4.5мм
- D1 max
- 3.878мм
- D1 min
- 3.688мм
Производство
- Сверло / отверстие под нарезание
- 3.75мм
- As nom
- 11.319мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀4.8
точная сборка
2-й ряд (H13)
⌀5
средняя сборка
3-й ряд (H14)
⌀5.3
грубая сборка
Внешняя резьба (винт)
6g- d max
- 4.48мм
- d min
- 4.374мм
- d1 max
- 3.939мм
- d1 min
- 3.772мм
Внутренняя резьба (гайка)
6H- D max
- 4.672мм
- D min
- 4.5мм
- D1 max
- 4.099мм
- D1 min
- 3.959мм
Производство
- Сверло / отверстие под нарезание
- 4мм
- As nom
- 12.761мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀4.8
точная сборка
2-й ряд (H13)
⌀5
средняя сборка
3-й ряд (H14)
⌀5.3
грубая сборка
Внешняя резьба (винт)
6g- d max
- 4.976мм
- d min
- 4.826мм
- d1 max
- 4.11мм
- d1 min
- 3.869мм
Внутренняя резьба (гайка)
6H- D max
- 5.24мм
- D min
- 5мм
- D1 max
- 4.334мм
- D1 min
- 4.134мм
Производство
- Сверло / отверстие под нарезание
- 4.2мм
- As nom
- 14.183мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀5.3
точная сборка
2-й ряд (H13)
⌀5.5
средняя сборка
3-й ряд (H14)
⌀5.8
грубая сборка
Внешняя резьба (винт)
6g- d max
- 4.98мм
- d min
- 4.874мм
- d1 max
- 4.439мм
- d1 min
- 4.272мм
Внутренняя резьба (гайка)
6H- D max
- 5.172мм
- D min
- 5мм
- D1 max
- 4.599мм
- D1 min
- 4.459мм
Производство
- Сверло / отверстие под нарезание
- 4.5мм
- As nom
- 16.123мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀5.3
точная сборка
2-й ряд (H13)
⌀5.5
средняя сборка
3-й ряд (H14)
⌀5.8
грубая сборка
Внешняя резьба (винт)
6g- d max
- 5.48мм
- d min
- 5.374мм
- d1 max
- 4.939мм
- d1 min
- 4.757мм
Внутренняя резьба (гайка)
6H- D max
- 5.692мм
- D min
- 5.5мм
- D1 max
- 5.099мм
- D1 min
- 4.959мм
Производство
- Сверло / отверстие под нарезание
- 5мм
- As nom
- 19.878мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 5.974мм
- d min
- 5.794мм
- d1 max
- 4.891мм
- d1 min
- 4.596мм
Внутренняя резьба (гайка)
6H- D max
- 6.294мм
- D min
- 6мм
- D1 max
- 5.153мм
- D1 min
- 4.917мм
Производство
- Сверло / отверстие под нарезание
- 5мм
- As nom
- 20.123мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀6.4
точная сборка
2-й ряд (H13)
⌀6.6
средняя сборка
3-й ряд (H14)
⌀7
грубая сборка
Внешняя резьба (винт)
6g- d max
- 5.98мм
- d min
- 5.874мм
- d1 max
- 5.439мм
- d1 min
- 5.262мм
Внутренняя резьба (гайка)
6H- D max
- 6.184мм
- D min
- 6мм
- D1 max
- 5.599мм
- D1 min
- 5.459мм
Производство
- Сверло / отверстие под нарезание
- 5.5мм
- As nom
- 24.026мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀6.4
точная сборка
2-й ряд (H13)
⌀6.6
средняя сборка
3-й ряд (H14)
⌀7
грубая сборка
Внешняя резьба (винт)
6g- d max
- 6.974мм
- d min
- 6.794мм
- d1 max
- 5.891мм
- d1 min
- 5.596мм
Внутренняя резьба (гайка)
6H- D max
- 7.294мм
- D min
- 7мм
- D1 max
- 6.153мм
- D1 min
- 5.917мм
Производство
- Сверло / отверстие под нарезание
- 6мм
- As nom
- 28.86мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀7.4
точная сборка
2-й ряд (H13)
⌀7.6
средняя сборка
3-й ряд (H14)
⌀8
грубая сборка
Внешняя резьба (винт)
6g- d max
- 6.978мм
- d min
- 6.838мм
- d1 max
- 6.166мм
- d1 min
- 5.929мм
Внутренняя резьба (гайка)
6H- D max
- 7.24мм
- D min
- 7мм
- D1 max
- 6.378мм
- D1 min
- 6.188мм
Производство
- Сверло / отверстие под нарезание
- 6.25мм
- As nom
- 31.136мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀7.4
точная сборка
2-й ряд (H13)
⌀7.6
средняя сборка
3-й ряд (H14)
⌀8
грубая сборка
Внешняя резьба (винт)
6g- d max
- 6.98мм
- d min
- 6.874мм
- d1 max
- 6.439мм
- d1 min
- 6.262мм
Внутренняя резьба (гайка)
6H- D max
- 7.184мм
- D min
- 7мм
- D1 max
- 6.599мм
- D1 min
- 6.459мм
Производство
- Сверло / отверстие под нарезание
- 6.5мм
- As nom
- 33.499мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀7.4
точная сборка
2-й ряд (H13)
⌀7.6
средняя сборка
3-й ряд (H14)
⌀8
грубая сборка
Внешняя резьба (винт)
6g- d max
- 7.972мм
- d min
- 7.76мм
- d1 max
- 6.619мм
- d1 min
- 6.272мм
Внутренняя резьба (гайка)
6H- D max
- 8.34мм
- D min
- 8мм
- D1 max
- 6.912мм
- D1 min
- 6.647мм
Производство
- Сверло / отверстие под нарезание
- 6.75мм
- As nom
- 36.608мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀8.4
точная сборка
2-й ряд (H13)
⌀9
средняя сборка
3-й ряд (H14)
⌀10
грубая сборка
Внешняя резьба (винт)
6g- d max
- 7.974мм
- d min
- 7.794мм
- d1 max
- 6.891мм
- d1 min
- 6.596мм
Внутренняя резьба (гайка)
6H- D max
- 8.294мм
- D min
- 8мм
- D1 max
- 7.153мм
- D1 min
- 6.917мм
Производство
- Сверло / отверстие под нарезание
- 7мм
- As nom
- 39.167мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀8.4
точная сборка
2-й ряд (H13)
⌀9
средняя сборка
3-й ряд (H14)
⌀10
грубая сборка
Внешняя резьба (винт)
6g- d max
- 7.978мм
- d min
- 7.838мм
- d1 max
- 7.166мм
- d1 min
- 6.929мм
Внутренняя резьба (гайка)
6H- D max
- 8.24мм
- D min
- 8мм
- D1 max
- 7.378мм
- D1 min
- 7.188мм
Производство
- Сверло / отверстие под нарезание
- 7.25мм
- As nom
- 41.812мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀8.4
точная сборка
2-й ряд (H13)
⌀9
средняя сборка
3-й ряд (H14)
⌀10
грубая сборка
Внешняя резьба (винт)
6g- d max
- 7.98мм
- d min
- 7.874мм
- d1 max
- 7.439мм
- d1 min
- 7.262мм
Внутренняя резьба (гайка)
6H- D max
- 8.184мм
- D min
- 8мм
- D1 max
- 7.599мм
- D1 min
- 7.459мм
Производство
- Сверло / отверстие под нарезание
- 7.5мм
- As nom
- 44.543мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀8.4
точная сборка
2-й ряд (H13)
⌀9
средняя сборка
3-й ряд (H14)
⌀10
грубая сборка
Внешняя резьба (винт)
6g- d max
- 8.972мм
- d min
- 8.76мм
- d1 max
- 7.619мм
- d1 min
- 7.272мм
Внутренняя резьба (гайка)
6H- D max
- 9.34мм
- D min
- 9мм
- D1 max
- 7.912мм
- D1 min
- 7.647мм
Производство
- Сверло / отверстие под нарезание
- 7.25мм
- As nom
- 48.118мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 8.974мм
- d min
- 8.794мм
- d1 max
- 7.891мм
- d1 min
- 7.596мм
Внутренняя резьба (гайка)
6H- D max
- 9.292мм
- D min
- 9мм
- D1 max
- 8.153мм
- D1 min
- 7.917мм
Производство
- Сверло / отверстие под нарезание
- 8мм
- As nom
- 51.045мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 8.978мм
- d min
- 8.838мм
- d1 max
- 8.166мм
- d1 min
- 7.929мм
Внутренняя резьба (гайка)
6H- D max
- 9.24мм
- D min
- 9мм
- D1 max
- 8.378мм
- D1 min
- 8.188мм
Производство
- Сверло / отверстие под нарезание
- 8.25мм
- As nom
- 54.059мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 8.98мм
- d min
- 8.874мм
- d1 max
- 8.439мм
- d1 min
- 8.262мм
Внутренняя резьба (гайка)
6H- D max
- 9.184мм
- D min
- 9мм
- D1 max
- 8.599мм
- D1 min
- 8.459мм
Производство
- Сверло / отверстие под нарезание
- 8.5мм
- As nom
- 57.158мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 9.968мм
- d min
- 9.732мм
- d1 max
- 8.344мм
- d1 min
- 7.938мм
Внутренняя резьба (гайка)
6H- D max
- 10.396мм
- D min
- 10мм
- D1 max
- 8.676мм
- D1 min
- 8.376мм
Производство
- Сверло / отверстие под нарезание
- 8.5мм
- As nom
- 57.989мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀10.5
точная сборка
2-й ряд (H13)
⌀11
средняя сборка
3-й ряд (H14)
⌀12
грубая сборка
Внешняя резьба (винт)
6g- d max
- 9.972мм
- d min
- 9.76мм
- d1 max
- 8.619мм
- d1 min
- 8.272мм
Внутренняя резьба (гайка)
6H- D max
- 10.34мм
- D min
- 10мм
- D1 max
- 8.912мм
- D1 min
- 8.647мм
Производство
- Сверло / отверстие под нарезание
- 8.75мм
- As nom
- 61.198мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀10.5
точная сборка
2-й ряд (H13)
⌀11
средняя сборка
3-й ряд (H14)
⌀12
грубая сборка
Внешняя резьба (винт)
6g- d max
- 9.974мм
- d min
- 9.794мм
- d1 max
- 8.891мм
- d1 min
- 8.596мм
Внутренняя резьба (гайка)
6H- D max
- 10.294мм
- D min
- 10мм
- D1 max
- 9.153мм
- D1 min
- 8.917мм
Производство
- Сверло / отверстие под нарезание
- 9мм
- As nom
- 64.494мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀10.5
точная сборка
2-й ряд (H13)
⌀11
средняя сборка
3-й ряд (H14)
⌀12
грубая сборка
Внешняя резьба (винт)
6g- d max
- 9.978мм
- d min
- 9.838мм
- d1 max
- 9.166мм
- d1 min
- 8.929мм
Внутренняя резьба (гайка)
6H- D max
- 10.24мм
- D min
- 10мм
- D1 max
- 9.378мм
- D1 min
- 9.188мм
Производство
- Сверло / отверстие под нарезание
- 9.25мм
- As nom
- 67.876мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀10.5
точная сборка
2-й ряд (H13)
⌀11
средняя сборка
3-й ряд (H14)
⌀12
грубая сборка
Внешняя резьба (винт)
6g- d max
- 9.98мм
- d min
- 9.874мм
- d1 max
- 9.439мм
- d1 min
- 9.262мм
Внутренняя резьба (гайка)
6H- D max
- 10.184мм
- D min
- 10мм
- D1 max
- 9.599мм
- D1 min
- 9.459мм
Производство
- Сверло / отверстие под нарезание
- 9.5мм
- As nom
- 71.344мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀10.5
точная сборка
2-й ряд (H13)
⌀11
средняя сборка
3-й ряд (H14)
⌀12
грубая сборка
Внешняя резьба (винт)
6g- d max
- 10.97мм
- d min
- 10.73мм
- d1 max
- 9.344мм
- d1 min
- 8.938мм
Внутренняя резьба (гайка)
6H- D max
- 11.387мм
- D min
- 11мм
- D1 max
- 9.676мм
- D1 min
- 9.376мм
Производство
- Сверло / отверстие под нарезание
- 9.5мм
- As nom
- 72.272мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 10.97мм
- d min
- 10.79мм
- d1 max
- 9.891мм
- d1 min
- 9.596мм
Внутренняя резьба (гайка)
6H- D max
- 11.294мм
- D min
- 11мм
- D1 max
- 10.153мм
- D1 min
- 9.917мм
Производство
- Сверло / отверстие под нарезание
- 10мм
- As nom
- 79.514мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 10.98мм
- d min
- 10.84мм
- d1 max
- 10.166мм
- d1 min
- 9.929мм
Внутренняя резьба (гайка)
6H- D max
- 11.24мм
- D min
- 11мм
- D1 max
- 10.378мм
- D1 min
- 10.188мм
Производство
- Сверло / отверстие под нарезание
- 10.25мм
- As nom
- 83.264мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 10.98мм
- d min
- 10.87мм
- d1 max
- 10.439мм
- d1 min
- 10.262мм
Внутренняя резьба (гайка)
6H- D max
- 11.184мм
- D min
- 11мм
- D1 max
- 10.599мм
- D1 min
- 10.459мм
Производство
- Сверло / отверстие под нарезание
- 10.5мм
- As nom
- 87.101мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 11.97мм
- d min
- 11.7мм
- d1 max
- 10.072мм
- d1 min
- 9.601мм
Внутренняя резьба (гайка)
6H- D max
- 12.453мм
- D min
- 12мм
- D1 max
- 10.441мм
- D1 min
- 10.106мм
Производство
- Сверло / отверстие под нарезание
- 10.25мм
- As nom
- 84.266мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀13
точная сборка
2-й ряд (H13)
⌀14
средняя сборка
3-й ряд (H14)
⌀15
грубая сборка
Внешняя резьба (винт)
6g- d max
- 11.97мм
- d min
- 11.73мм
- d1 max
- 10.344мм
- d1 min
- 9.93мм
Внутренняя резьба (гайка)
6H- D max
- 12.406мм
- D min
- 12мм
- D1 max
- 10.676мм
- D1 min
- 10.376мм
Производство
- Сверло / отверстие под нарезание
- 10.5мм
- As nom
- 88.126мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀13
точная сборка
2-й ряд (H13)
⌀14
средняя сборка
3-й ряд (H14)
⌀15
грубая сборка
Внешняя резьба (винт)
6g- d max
- 11.97мм
- d min
- 11.76мм
- d1 max
- 10.619мм
- d1 min
- 10.258мм
Внутренняя резьба (гайка)
6H- D max
- 12.36мм
- D min
- 12мм
- D1 max
- 10.912мм
- D1 min
- 10.647мм
Производство
- Сверло / отверстие под нарезание
- 10.75мм
- As nom
- 92.072мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀13
точная сборка
2-й ряд (H13)
⌀14
средняя сборка
3-й ряд (H14)
⌀15
грубая сборка
Внешняя резьба (винт)
6g- d max
- 11.97мм
- d min
- 11.79мм
- d1 max
- 10.891мм
- d1 min
- 10.59мм
Внутренняя резьба (гайка)
6H- D max
- 12.304мм
- D min
- 12мм
- D1 max
- 11.153мм
- D1 min
- 10.917мм
Производство
- Сверло / отверстие под нарезание
- 11мм
- As nom
- 96.104мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀13
точная сборка
2-й ряд (H13)
⌀14
средняя сборка
3-й ряд (H14)
⌀15
грубая сборка
Внешняя резьба (винт)
6g- d max
- 11.98мм
- d min
- 11.84мм
- d1 max
- 11.166мм
- d1 min
- 10.923мм
Внутренняя резьба (гайка)
6H- D max
- 12.248мм
- D min
- 12мм
- D1 max
- 11.378мм
- D1 min
- 11.188мм
Производство
- Сверло / отверстие под нарезание
- 11.25мм
- As nom
- 100.223мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀13
точная сборка
2-й ряд (H13)
⌀14
средняя сборка
3-й ряд (H14)
⌀15
грубая сборка
Внешняя резьба (винт)
6g- d max
- 13.98мм
- d min
- 11.87мм
- d1 max
- 11.439мм
- d1 min
- 11.257мм
Внутренняя резьба (гайка)
6H- D max
- 12.192мм
- D min
- 12мм
- D1 max
- 11.599мм
- D1 min
- 11.459мм
Производство
- Сверло / отверстие под нарезание
- 11.5мм
- As nom
- 104.428мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀13
точная сборка
2-й ряд (H13)
⌀14
средняя сборка
3-й ряд (H14)
⌀15
грубая сборка
Внешняя резьба (винт)
6g- d max
- 13.96мм
- d min
- 13.68мм
- d1 max
- 11.797мм
- d1 min
- 11.271мм
Внутренняя резьба (гайка)
6H- D max
- 14.501мм
- D min
- 14мм
- D1 max
- 12.21мм
- D1 min
- 11.835мм
Производство
- Сверло / отверстие под нарезание
- 12мм
- As nom
- 115.439мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀15
точная сборка
2-й ряд (H13)
⌀16
средняя сборка
3-й ряд (H14)
⌀17
грубая сборка
Внешняя резьба (винт)
6g- d max
- 13.97мм
- d min
- 13.73мм
- d1 max
- 12.344мм
- d1 min
- 11.93мм
Внутренняя резьба (гайка)
6H- D max
- 14.406мм
- D min
- 14мм
- D1 max
- 12.676мм
- D1 min
- 12.376мм
Производство
- Сверло / отверстие под нарезание
- 12.5мм
- As nom
- 124.545мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀15
точная сборка
2-й ряд (H13)
⌀16
средняя сборка
3-й ряд (H14)
⌀17
грубая сборка
Внешняя резьба (винт)
6g- d max
- 13.97мм
- d min
- 13.76мм
- d1 max
- 12.619мм
- d1 min
- 12.258мм
Внутренняя резьба (гайка)
6H- D max
- 14.35мм
- D min
- 14мм
- D1 max
- 12.912мм
- D1 min
- 12.647мм
Производство
- Сверло / отверстие под нарезание
- 12.75мм
- As nom
- 129.228мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀15
точная сборка
2-й ряд (H13)
⌀16
средняя сборка
3-й ряд (H14)
⌀17
грубая сборка
Внешняя резьба (винт)
6g- d max
- 13.97мм
- d min
- 13.79мм
- d1 max
- 12.891мм
- d1 min
- 12.59мм
Внутренняя резьба (гайка)
6H- D max
- 14.304мм
- D min
- 14мм
- D1 max
- 13.153мм
- D1 min
- 12.917мм
Производство
- Сверло / отверстие под нарезание
- 13мм
- As nom
- 133.997мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀15
точная сборка
2-й ряд (H13)
⌀16
средняя сборка
3-й ряд (H14)
⌀17
грубая сборка
Внешняя резьба (винт)
6g- d max
- 13.98мм
- d min
- 13.84мм
- d1 max
- 13.166мм
- d1 min
- 12.923мм
Внутренняя резьба (гайка)
6H- D max
- 14.248мм
- D min
- 14мм
- D1 max
- 13.378мм
- D1 min
- 13.188мм
Производство
- Сверло / отверстие под нарезание
- 13.25мм
- As nom
- 138.853мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀15
точная сборка
2-й ряд (H13)
⌀16
средняя сборка
3-й ряд (H14)
⌀17
грубая сборка
Внешняя резьба (винт)
6g- d max
- 13.98мм
- d min
- 13.87мм
- d1 max
- 13.439мм
- d1 min
- 13.257мм
Внутренняя резьба (гайка)
6H- D max
- 14.192мм
- D min
- 14мм
- D1 max
- 13.599мм
- D1 min
- 13.459мм
Производство
- Сверло / отверстие под нарезание
- 13.5мм
- As nom
- 143.795мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀15
точная сборка
2-й ряд (H13)
⌀16
средняя сборка
3-й ряд (H14)
⌀17
грубая сборка
Внешняя резьба (винт)
6g- d max
- 14.97мм
- d min
- 14.73мм
- d1 max
- 13.344мм
- d1 min
- 12.93мм
Внутренняя резьба (гайка)
6H- D max
- 15.407мм
- D min
- 15мм
- D1 max
- 13.676мм
- D1 min
- 13.376мм
Производство
- Сверло / отверстие под нарезание
- 13.5мм
- As nom
- 145.111мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 14.97мм
- d min
- 14.79мм
- d1 max
- 13.891мм
- d1 min
- 13.59мм
Внутренняя резьба (гайка)
6H- D max
- 15.304мм
- D min
- 15мм
- D1 max
- 14.153мм
- D1 min
- 13.917мм
Производство
- Сверло / отверстие под нарезание
- 14мм
- As nom
- 155.3мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 15.96мм
- d min
- 15.68мм
- d1 max
- 13.797мм
- d1 min
- 13.271мм
Внутренняя резьба (гайка)
6H- D max
- 16.501мм
- D min
- 16мм
- D1 max
- 14.21мм
- D1 min
- 13.835мм
Производство
- Сверло / отверстие под нарезание
- 14мм
- As nom
- 156.668мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀17
точная сборка
2-й ряд (H13)
⌀18
средняя сборка
3-й ряд (H14)
⌀19
грубая сборка
Внешняя резьба (винт)
6g- d max
- 15.97мм
- d min
- 15.73мм
- d1 max
- 14.344мм
- d1 min
- 13.93мм
Внутренняя резьба (гайка)
6H- D max
- 16.406мм
- D min
- 16мм
- D1 max
- 14.676мм
- D1 min
- 14.376мм
Производство
- Сверло / отверстие под нарезание
- 14.5мм
- As nom
- 167.248мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀17
точная сборка
2-й ряд (H13)
⌀18
средняя сборка
3-й ряд (H14)
⌀19
грубая сборка
Внешняя резьба (винт)
6g- d max
- 15.97мм
- d min
- 15.79мм
- d1 max
- 14.891мм
- d1 min
- 14.59мм
Внутренняя резьба (гайка)
6H- D max
- 16.304мм
- D min
- 16мм
- D1 max
- 15.153мм
- D1 min
- 14.917мм
Производство
- Сверло / отверстие под нарезание
- 15мм
- As nom
- 178.174мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀17
точная сборка
2-й ряд (H13)
⌀18
средняя сборка
3-й ряд (H14)
⌀19
грубая сборка
Внешняя резьба (винт)
6g- d max
- 15.98мм
- d min
- 15.84мм
- d1 max
- 15.166мм
- d1 min
- 14.923мм
Внутренняя резьба (гайка)
6H- D max
- 16.248мм
- D min
- 16мм
- D1 max
- 15.378мм
- D1 min
- 15.188мм
Производство
- Сверло / отверстие под нарезание
- 15.25мм
- As nom
- 183.766мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀17
точная сборка
2-й ряд (H13)
⌀18
средняя сборка
3-й ряд (H14)
⌀19
грубая сборка
Внешняя резьба (винт)
6g- d max
- 15.98мм
- d min
- 15.87мм
- d1 max
- 15.439мм
- d1 min
- 15.257мм
Внутренняя резьба (гайка)
6H- D max
- 16.192мм
- D min
- 16мм
- D1 max
- 15.599мм
- D1 min
- 15.459мм
Производство
- Сверло / отверстие под нарезание
- 15.5мм
- As nom
- 189.445мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀17
точная сборка
2-й ряд (H13)
⌀18
средняя сборка
3-й ряд (H14)
⌀19
грубая сборка
Внешняя резьба (винт)
6g- d max
- 16.97мм
- d min
- 16.73мм
- d1 max
- 15.344мм
- d1 min
- 14.93мм
Внутренняя резьба (гайка)
6H- D max
- 17.407мм
- D min
- 17мм
- D1 max
- 15.676мм
- D1 min
- 15.376мм
Производство
- Сверло / отверстие под нарезание
- 15.5мм
- As nom
- 190.956мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 16.97мм
- d min
- 16.79мм
- d1 max
- 15.891мм
- d1 min
- 15.59мм
Внутренняя резьба (гайка)
6H- D max
- 17.304мм
- D min
- 17мм
- D1 max
- 16.153мм
- D1 min
- 15.917мм
Производство
- Сверло / отверстие под нарезание
- 16мм
- As nom
- 202.618мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 17.96мм
- d min
- 17.62мм
- d1 max
- 15.252мм
- d1 min
- 14.624мм
Внутренняя резьба (гайка)
6H- D max
- 18.585мм
- D min
- 18мм
- D1 max
- 15.744мм
- D1 min
- 15.294мм
Производство
- Сверло / отверстие под нарезание
- 15.5мм
- As nom
- 192.472мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀19
точная сборка
2-й ряд (H13)
⌀20
средняя сборка
3-й ряд (H14)
⌀21
грубая сборка
Внешняя резьба (винт)
6g- d max
- 17.96мм
- d min
- 17.68мм
- d1 max
- 15.797мм
- d1 min
- 15.271мм
Внутренняя резьба (гайка)
6H- D max
- 18.501мм
- D min
- 18мм
- D1 max
- 16.21мм
- D1 min
- 15.835мм
Производство
- Сверло / отверстие под нарезание
- 16мм
- As nom
- 204.18мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀19
точная сборка
2-й ряд (H13)
⌀20
средняя сборка
3-й ряд (H14)
⌀21
грубая сборка
Внешняя резьба (винт)
6g- d max
- 17.97мм
- d min
- 17.73мм
- d1 max
- 16.344мм
- d1 min
- 15.93мм
Внутренняя резьба (гайка)
6H- D max
- 18.406мм
- D min
- 18мм
- D1 max
- 16.676мм
- D1 min
- 16.376мм
Производство
- Сверло / отверстие под нарезание
- 16.5мм
- As nom
- 216.234мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀19
точная сборка
2-й ряд (H13)
⌀20
средняя сборка
3-й ряд (H14)
⌀21
грубая сборка
Внешняя резьба (винт)
6g- d max
- 17.97мм
- d min
- 17.79мм
- d1 max
- 16.891мм
- d1 min
- 16.59мм
Внутренняя резьба (гайка)
6H- D max
- 18.304мм
- D min
- 18мм
- D1 max
- 17.153мм
- D1 min
- 16.917мм
Производство
- Сверло / отверстие под нарезание
- 17мм
- As nom
- 228.633мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀19
точная сборка
2-й ряд (H13)
⌀20
средняя сборка
3-й ряд (H14)
⌀21
грубая сборка
Внешняя резьба (винт)
6g- d max
- 17.98мм
- d min
- 17.84мм
- d1 max
- 17.166мм
- d1 min
- 16.923мм
Внутренняя резьба (гайка)
6H- D max
- 18.248мм
- D min
- 18мм
- D1 max
- 17.378мм
- D1 min
- 17.188мм
Производство
- Сверло / отверстие под нарезание
- 17.25мм
- As nom
- 234.963мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀19
точная сборка
2-й ряд (H13)
⌀20
средняя сборка
3-й ряд (H14)
⌀21
грубая сборка
Внешняя резьба (винт)
6g- d max
- 17.98мм
- d min
- 17.87мм
- d1 max
- 17.439мм
- d1 min
- 17.257мм
Внутренняя резьба (гайка)
6H- D max
- 18.192мм
- D min
- 18мм
- D1 max
- 17.599мм
- D1 min
- 17.459мм
Производство
- Сверло / отверстие под нарезание
- 17.5мм
- As nom
- 241.378мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀19
точная сборка
2-й ряд (H13)
⌀20
средняя сборка
3-й ряд (H14)
⌀21
грубая сборка
Внешняя резьба (винт)
6g- d max
- 19.96мм
- d min
- 19.62мм
- d1 max
- 17.252мм
- d1 min
- 16.624мм
Внутренняя резьба (гайка)
6H- D max
- 20.585мм
- D min
- 20мм
- D1 max
- 17.744мм
- D1 min
- 17.294мм
Производство
- Сверло / отверстие под нарезание
- 17.5мм
- As nom
- 244.794мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀21
точная сборка
2-й ряд (H13)
⌀22
средняя сборка
3-й ряд (H14)
⌀24
грубая сборка
Внешняя резьба (винт)
6g- d max
- 19.96мм
- d min
- 19.68мм
- d1 max
- 17.797мм
- d1 min
- 17.271мм
Внутренняя резьба (гайка)
6H- D max
- 20.501мм
- D min
- 20мм
- D1 max
- 18.21мм
- D1 min
- 17.835мм
Производство
- Сверло / отверстие под нарезание
- 18мм
- As nom
- 257.976мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀21
точная сборка
2-й ряд (H13)
⌀22
средняя сборка
3-й ряд (H14)
⌀24
грубая сборка
Внешняя резьба (винт)
6g- d max
- 19.97мм
- d min
- 19.73мм
- d1 max
- 18.344мм
- d1 min
- 17.93мм
Внутренняя резьба (гайка)
6H- D max
- 20.406мм
- D min
- 20мм
- D1 max
- 18.676мм
- D1 min
- 18.376мм
Производство
- Сверло / отверстие под нарезание
- 18.5мм
- As nom
- 271.503мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀21
точная сборка
2-й ряд (H13)
⌀22
средняя сборка
3-й ряд (H14)
⌀24
грубая сборка
Внешняя резьба (винт)
6g- d max
- 19.97мм
- d min
- 19.79мм
- d1 max
- 18.891мм
- d1 min
- 18.59мм
Внутренняя резьба (гайка)
6H- D max
- 20.304мм
- D min
- 20мм
- D1 max
- 19.153мм
- D1 min
- 18.917мм
Производство
- Сверло / отверстие под нарезание
- 19мм
- As nom
- 285.376мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀21
точная сборка
2-й ряд (H13)
⌀22
средняя сборка
3-й ряд (H14)
⌀24
грубая сборка
Внешняя резьба (винт)
6g- d max
- 19.98мм
- d min
- 19.84мм
- d1 max
- 19.166мм
- d1 min
- 18.923мм
Внутренняя резьба (гайка)
6H- D max
- 20.248мм
- D min
- 20мм
- D1 max
- 19.378мм
- D1 min
- 19.188мм
Производство
- Сверло / отверстие под нарезание
- 19.25мм
- As nom
- 292.442мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀21
точная сборка
2-й ряд (H13)
⌀22
средняя сборка
3-й ряд (H14)
⌀24
грубая сборка
Внешняя резьба (винт)
6g- d max
- 19.98мм
- d min
- 19.87мм
- d1 max
- 19.439мм
- d1 min
- 19.257мм
Внутренняя резьба (гайка)
6H- D max
- 20.192мм
- D min
- 20мм
- D1 max
- 19.599мм
- D1 min
- 19.459мм
Производство
- Сверло / отверстие под нарезание
- 19.5мм
- As nom
- 299.595мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀21
точная сборка
2-й ряд (H13)
⌀22
средняя сборка
3-й ряд (H14)
⌀24
грубая сборка
Внешняя резьба (винт)
6g- d max
- 21.96мм
- d min
- 21.62мм
- d1 max
- 19.252мм
- d1 min
- 18.624мм
Внутренняя резьба (гайка)
6H- D max
- 22.585мм
- D min
- 22мм
- D1 max
- 19.744мм
- D1 min
- 19.294мм
Производство
- Сверло / отверстие под нарезание
- 19.5мм
- As nom
- 303.399мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀23
точная сборка
2-й ряд (H13)
⌀24
средняя сборка
3-й ряд (H14)
⌀26
грубая сборка
Внешняя резьба (винт)
6g- d max
- 21.96мм
- d min
- 21.68мм
- d1 max
- 19.797мм
- d1 min
- 19.271мм
Внутренняя резьба (гайка)
6H- D max
- 22.501мм
- D min
- 22мм
- D1 max
- 20.21мм
- D1 min
- 19.835мм
Производство
- Сверло / отверстие под нарезание
- 20мм
- As nom
- 318.054мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀23
точная сборка
2-й ряд (H13)
⌀24
средняя сборка
3-й ряд (H14)
⌀26
грубая сборка
Внешняя резьба (винт)
6g- d max
- 21.97мм
- d min
- 21.73мм
- d1 max
- 20.344мм
- d1 min
- 19.93мм
Внутренняя резьба (гайка)
6H- D max
- 22.406мм
- D min
- 22мм
- D1 max
- 20.676мм
- D1 min
- 20.376мм
Производство
- Сверло / отверстие под нарезание
- 20.5мм
- As nom
- 333.055мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀23
точная сборка
2-й ряд (H13)
⌀24
средняя сборка
3-й ряд (H14)
⌀26
грубая сборка
Внешняя резьба (винт)
6g- d max
- 21.97мм
- d min
- 21.79мм
- d1 max
- 20.891мм
- d1 min
- 20.59мм
Внутренняя резьба (гайка)
6H- D max
- 22.304мм
- D min
- 22мм
- D1 max
- 21.153мм
- D1 min
- 20.917мм
Производство
- Сверло / отверстие под нарезание
- 21мм
- As nom
- 348.402мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀23
точная сборка
2-й ряд (H13)
⌀24
средняя сборка
3-й ряд (H14)
⌀26
грубая сборка
Внешняя резьба (винт)
6g- d max
- 21.98мм
- d min
- 21.84мм
- d1 max
- 21.166мм
- d1 min
- 20.923мм
Внутренняя резьба (гайка)
6H- D max
- 22.248мм
- D min
- 22мм
- D1 max
- 21.378мм
- D1 min
- 21.188мм
Производство
- Сверло / отверстие под нарезание
- 21.25мм
- As nom
- 356.205мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀23
точная сборка
2-й ряд (H13)
⌀24
средняя сборка
3-й ряд (H14)
⌀26
грубая сборка
Внешняя резьба (винт)
6g- d max
- 21.98мм
- d min
- 21.87мм
- d1 max
- 21.439мм
- d1 min
- 21.257мм
Внутренняя резьба (гайка)
6H- D max
- 22.192мм
- D min
- 22мм
- D1 max
- 21.599мм
- D1 min
- 21.459мм
Производство
- Сверло / отверстие под нарезание
- 21.5мм
- As nom
- 364.095мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀23
точная сборка
2-й ряд (H13)
⌀24
средняя сборка
3-й ряд (H14)
⌀26
грубая сборка
Внешняя резьба (винт)
6g- d max
- 23.95мм
- d min
- 23.58мм
- d1 max
- 20.704мм
- d1 min
- 19.955мм
Внутренняя резьба (гайка)
6H- D max
- 24.698мм
- D min
- 24мм
- D1 max
- 21.252мм
- D1 min
- 20.752мм
Производство
- Сверло / отверстие под нарезание
- 21мм
- As nom
- 352.503мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀25
точная сборка
2-й ряд (H13)
⌀26
средняя сборка
3-й ряд (H14)
⌀28
грубая сборка
Внешняя резьба (винт)
6g- d max
- 23.96мм
- d min
- 23.68мм
- d1 max
- 21.797мм
- d1 min
- 21.261мм
Внутренняя резьба (гайка)
6H- D max
- 24.513мм
- D min
- 24мм
- D1 max
- 22.21мм
- D1 min
- 21.835мм
Производство
- Сверло / отверстие под нарезание
- 22мм
- As nom
- 384.416мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀25
точная сборка
2-й ряд (H13)
⌀26
средняя сборка
3-й ряд (H14)
⌀28
грубая сборка
Внешняя резьба (винт)
6g- d max
- 23.97мм
- d min
- 23.73мм
- d1 max
- 22.344мм
- d1 min
- 21.92мм
Внутренняя резьба (гайка)
6H- D max
- 24.417мм
- D min
- 24мм
- D1 max
- 22.676мм
- D1 min
- 22.376мм
Производство
- Сверло / отверстие под нарезание
- 22.5мм
- As nom
- 400.891мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀25
точная сборка
2-й ряд (H13)
⌀26
средняя сборка
3-й ряд (H14)
⌀28
грубая сборка
Внешняя резьба (винт)
6g- d max
- 23.97мм
- d min
- 23.79мм
- d1 max
- 22.891мм
- d1 min
- 22.583мм
Внутренняя резьба (гайка)
6H- D max
- 24.314мм
- D min
- 24мм
- D1 max
- 23.153мм
- D1 min
- 22.917мм
Производство
- Сверло / отверстие под нарезание
- 23мм
- As nom
- 417.711мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀25
точная сборка
2-й ряд (H13)
⌀26
средняя сборка
3-й ряд (H14)
⌀28
грубая сборка
Внешняя резьба (винт)
6g- d max
- 23.98мм
- d min
- 23.84мм
- d1 max
- 23.166мм
- d1 min
- 22.917мм
Внутренняя резьба (гайка)
6H- D max
- 24.258мм
- D min
- 24мм
- D1 max
- 23.378мм
- D1 min
- 23.188мм
Производство
- Сверло / отверстие под нарезание
- 23.25мм
- As nom
- 426.251мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀25
точная сборка
2-й ряд (H13)
⌀26
средняя сборка
3-й ряд (H14)
⌀28
грубая сборка
Внешняя резьба (винт)
6g- d max
- 24.96мм
- d min
- 24.68мм
- d1 max
- 22.797мм
- d1 min
- 22.261мм
Внутренняя резьба (гайка)
6H- D max
- 25.513мм
- D min
- 25мм
- D1 max
- 23.21мм
- D1 min
- 22.835мм
Производство
- Сверло / отверстие под нарезание
- 23мм
- As nom
- 419.953мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 24.97мм
- d min
- 24.73мм
- d1 max
- 23.344мм
- d1 min
- 22.92мм
Внутренняя резьба (гайка)
6H- D max
- 25.416мм
- D min
- 25мм
- D1 max
- 23.676мм
- D1 min
- 23.376мм
Производство
- Сверло / отверстие под нарезание
- 23.5мм
- As nom
- 437.165мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 24.97мм
- d min
- 24.79мм
- d1 max
- 23.891мм
- d1 min
- 23.583мм
Внутренняя резьба (гайка)
6H- D max
- 25.314мм
- D min
- 25мм
- D1 max
- 24.153мм
- D1 min
- 23.917мм
Производство
- Сверло / отверстие под нарезание
- 24мм
- As nom
- 454.722мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 25.97мм
- d min
- 25.73мм
- d1 max
- 24.344мм
- d1 min
- 23.92мм
Внутренняя резьба (гайка)
6H- D max
- 26.417мм
- D min
- 26мм
- D1 max
- 24.676мм
- D1 min
- 24.376мм
Производство
- Сверло / отверстие под нарезание
- 24.5мм
- As nom
- 475.01мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 26.95мм
- d min
- 26.58мм
- d1 max
- 23.704мм
- d1 min
- 22.955мм
Внутренняя резьба (гайка)
6H- D max
- 27.698мм
- D min
- 27мм
- D1 max
- 24.252мм
- D1 min
- 23.752мм
Производство
- Сверло / отверстие под нарезание
- 24мм
- As nom
- 459.406мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀28
точная сборка
2-й ряд (H13)
⌀30
средняя сборка
3-й ряд (H14)
⌀32
грубая сборка
Внешняя резьба (винт)
6g- d max
- 26.96мм
- d min
- 26.68мм
- d1 max
- 24.797мм
- d1 min
- 24.261мм
Внутренняя резьба (гайка)
6H- D max
- 27.513мм
- D min
- 27мм
- D1 max
- 25.21мм
- D1 min
- 24.835мм
Производство
- Сверло / отверстие под нарезание
- 25мм
- As nom
- 495.74мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀28
точная сборка
2-й ряд (H13)
⌀30
средняя сборка
3-й ряд (H14)
⌀32
грубая сборка
Внешняя резьба (винт)
6g- d max
- 26.97мм
- d min
- 26.73мм
- d1 max
- 25.344мм
- d1 min
- 24.92мм
Внутренняя резьба (гайка)
6H- D max
- 27.417мм
- D min
- 27мм
- D1 max
- 25.676мм
- D1 min
- 25.376мм
Производство
- Сверло / отверстие под нарезание
- 25.5мм
- As nom
- 514.425мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀28
точная сборка
2-й ряд (H13)
⌀30
средняя сборка
3-й ряд (H14)
⌀32
грубая сборка
Внешняя резьба (винт)
6g- d max
- 26.97мм
- d min
- 26.79мм
- d1 max
- 25.891мм
- d1 min
- 25.583мм
Внутренняя резьба (гайка)
6H- D max
- 27.314мм
- D min
- 27мм
- D1 max
- 26.153мм
- D1 min
- 25.917мм
Производство
- Сверло / отверстие под нарезание
- 26мм
- As nom
- 533.456мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀28
точная сборка
2-й ряд (H13)
⌀30
средняя сборка
3-й ряд (H14)
⌀32
грубая сборка
Внешняя резьба (винт)
6g- d max
- 26.98мм
- d min
- 26.84мм
- d1 max
- 26.166мм
- d1 min
- 25.917мм
Внутренняя резьба (гайка)
6H- D max
- 27.258мм
- D min
- 27мм
- D1 max
- 26.378мм
- D1 min
- 26.188мм
Производство
- Сверло / отверстие под нарезание
- 26.25мм
- As nom
- 543.101мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀28
точная сборка
2-й ряд (H13)
⌀30
средняя сборка
3-й ряд (H14)
⌀32
грубая сборка
Внешняя резьба (винт)
6g- d max
- 27.96мм
- d min
- 27.68мм
- d1 max
- 25.797мм
- d1 min
- 25.261мм
Внутренняя резьба (гайка)
6H- D max
- 28.513мм
- D min
- 28мм
- D1 max
- 26.21мм
- D1 min
- 25.835мм
Производство
- Сверло / отверстие под нарезание
- 26мм
- As nom
- 535.989мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 27.97мм
- d min
- 27.73мм
- d1 max
- 26.344мм
- d1 min
- 25.92мм
Внутренняя резьба (гайка)
6H- D max
- 28.417мм
- D min
- 28мм
- D1 max
- 26.676мм
- D1 min
- 26.376мм
Производство
- Сверло / отверстие под нарезание
- 26.5мм
- As nom
- 555.411мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 27.97мм
- d min
- 27.79мм
- d1 max
- 26.891мм
- d1 min
- 26.583мм
Внутренняя резьба (гайка)
6H- D max
- 28.314мм
- D min
- 28мм
- D1 max
- 27.153мм
- D1 min
- 26.917мм
Производство
- Сверло / отверстие под нарезание
- 27мм
- As nom
- 575.179мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 29.95мм
- d min
- 29.52мм
- d1 max
- 26.158мм
- d1 min
- 25.306мм
Внутренняя резьба (гайка)
6H- D max
- 30.785мм
- D min
- 30мм
- D1 max
- 26.771мм
- D1 min
- 26.211мм
Производство
- Сверло / отверстие под нарезание
- 26.5мм
- As nom
- 560.586мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀31
точная сборка
2-й ряд (H13)
⌀33
средняя сборка
3-й ряд (H14)
⌀35
грубая сборка
Внешняя резьба (винт)
6g- d max
- 29.95мм
- d min
- 29.58мм
- d1 max
- 26.704мм
- d1 min
- 25.955мм
Внутренняя резьба (гайка)
6H- D max
- 30.698мм
- D min
- 30мм
- D1 max
- 27.252мм
- D1 min
- 26.752мм
Производство
- Сверло / отверстие под нарезание
- 27мм
- As nom
- 580.445мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀31
точная сборка
2-й ряд (H13)
⌀33
средняя сборка
3-й ряд (H14)
⌀35
грубая сборка
Внешняя резьба (винт)
6g- d max
- 29.96мм
- d min
- 29.68мм
- d1 max
- 27.797мм
- d1 min
- 27.261мм
Внутренняя резьба (гайка)
6H- D max
- 30.513мм
- D min
- 30мм
- D1 max
- 28.21мм
- D1 min
- 27.835мм
Производство
- Сверло / отверстие под нарезание
- 28мм
- As nom
- 621.2мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀31
точная сборка
2-й ряд (H13)
⌀33
средняя сборка
3-й ряд (H14)
⌀35
грубая сборка
Внешняя резьба (винт)
6g- d max
- 29.97мм
- d min
- 29.73мм
- d1 max
- 28.344мм
- d1 min
- 27.92мм
Внутренняя резьба (гайка)
6H- D max
- 30.416мм
- D min
- 30мм
- D1 max
- 28.676мм
- D1 min
- 28.376мм
Производство
- Сверло / отверстие под нарезание
- 28.5мм
- As nom
- 642.096мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀31
точная сборка
2-й ряд (H13)
⌀33
средняя сборка
3-й ряд (H14)
⌀35
грубая сборка
Внешняя резьба (винт)
6g- d max
- 29.97мм
- d min
- 29.79мм
- d1 max
- 28.891мм
- d1 min
- 28.583мм
Внутренняя резьба (гайка)
6H- D max
- 30.314мм
- D min
- 30мм
- D1 max
- 29.153мм
- D1 min
- 28.917мм
Производство
- Сверло / отверстие под нарезание
- 29мм
- As nom
- 663.338мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀31
точная сборка
2-й ряд (H13)
⌀33
средняя сборка
3-й ряд (H14)
⌀35
грубая сборка
Внешняя резьба (винт)
6g- d max
- 29.98мм
- d min
- 29.84мм
- d1 max
- 29.166мм
- d1 min
- 28.917мм
Внутренняя резьба (гайка)
6H- D max
- 30.258мм
- D min
- 30мм
- D1 max
- 29.378мм
- D1 min
- 29.188мм
Производство
- Сверло / отверстие под нарезание
- 29.25мм
- As nom
- 674.088мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀31
точная сборка
2-й ряд (H13)
⌀33
средняя сборка
3-й ряд (H14)
⌀35
грубая сборка
Внешняя резьба (винт)
6g- d max
- 31.96мм
- d min
- 31.68мм
- d1 max
- 29.797мм
- d1 min
- 29.261мм
Внутренняя резьба (гайка)
6H- D max
- 32.417мм
- D min
- 32мм
- D1 max
- 30.21мм
- D1 min
- 29.835мм
Производство
- Сверло / отверстие под нарезание
- 30мм
- As nom
- 712.695мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 31.97мм
- d min
- 31.73мм
- d1 max
- 30.344мм
- d1 min
- 29.92мм
Внутренняя резьба (гайка)
6H- D max
- 32.417мм
- D min
- 32мм
- D1 max
- 30.676мм
- D1 min
- 30.376мм
Производство
- Сверло / отверстие под нарезание
- 30.5мм
- As nom
- 735.065мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 32.97мм
- d min
- 32.54мм
- d1 max
- 29.179мм
- d1 min
- 28.327мм
Внутренняя резьба (гайка)
6H- D max
- 33.785мм
- D min
- 33мм
- D1 max
- 29.771мм
- D1 min
- 29.211мм
Производство
- Сверло / отверстие под нарезание
- 29.5мм
- As nom
- 693.553мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀34
точная сборка
2-й ряд (H13)
⌀36
средняя сборка
3-й ряд (H14)
⌀38
грубая сборка
Внешняя резьба (винт)
6g- d max
- 32.95мм
- d min
- 32.58мм
- d1 max
- 29.704мм
- d1 min
- 28.955мм
Внутренняя резьба (гайка)
6H- D max
- 33.698мм
- D min
- 33мм
- D1 max
- 30.252мм
- D1 min
- 29.752мм
Производство
- Сверло / отверстие под нарезание
- 30мм
- As nom
- 715.622мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀34
точная сборка
2-й ряд (H13)
⌀36
средняя сборка
3-й ряд (H14)
⌀38
грубая сборка
Внешняя резьба (винт)
6g- d max
- 32.96мм
- d min
- 32.68мм
- d1 max
- 30.797мм
- d1 min
- 30.261мм
Внутренняя резьба (гайка)
6H- D max
- 33.513мм
- D min
- 33мм
- D1 max
- 31.21мм
- D1 min
- 30.835мм
Производство
- Сверло / отверстие под нарезание
- 31мм
- As nom
- 760.798мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀34
точная сборка
2-й ряд (H13)
⌀36
средняя сборка
3-й ряд (H14)
⌀38
грубая сборка
Внешняя резьба (винт)
6g- d max
- 32.97мм
- d min
- 32.73мм
- d1 max
- 31.344мм
- d1 min
- 30.92мм
Внутренняя резьба (гайка)
6H- D max
- 33.417мм
- D min
- 33мм
- D1 max
- 31.676мм
- D1 min
- 31.376мм
Производство
- Сверло / отверстие под нарезание
- 31.5мм
- As nom
- 783.905мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀34
точная сборка
2-й ряд (H13)
⌀36
средняя сборка
3-й ряд (H14)
⌀38
грубая сборка
Внешняя резьба (винт)
6g- d max
- 32.97мм
- d min
- 32.79мм
- d1 max
- 31.891мм
- d1 min
- 31.583мм
Внутренняя резьба (гайка)
6H- D max
- 33.314мм
- D min
- 33мм
- D1 max
- 32.153мм
- D1 min
- 31.917мм
Производство
- Сверло / отверстие под нарезание
- 32мм
- As nom
- 807.357мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀34
точная сборка
2-й ряд (H13)
⌀36
средняя сборка
3-й ряд (H14)
⌀38
грубая сборка
Внешняя резьба (винт)
6g- d max
- 32.98мм
- d min
- 32.84мм
- d1 max
- 32.166мм
- d1 min
- 31.917мм
Внутренняя резьба (гайка)
6H- D max
- 33.258мм
- D min
- 33мм
- D1 max
- 32.378мм
- D1 min
- 32.188мм
Производство
- Сверло / отверстие под нарезание
- 32.25мм
- As nom
- 819.213мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀34
точная сборка
2-й ряд (H13)
⌀36
средняя сборка
3-й ряд (H14)
⌀38
грубая сборка
Внешняя резьба (винт)
6g- d max
- 34.97мм
- d min
- 34.73мм
- d1 max
- 33.344мм
- d1 min
- 32.92мм
Внутренняя резьба (гайка)
6H- D max
- 35.416мм
- D min
- 35мм
- D1 max
- 33.676мм
- D1 min
- 33.376мм
Производство
- Сверло / отверстие под нарезание
- 33.5мм
- As nom
- 886.298мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 35.94мм
- d min
- 35.47мм
- d1 max
- 31.61мм
- d1 min
- 30.654мм
Внутренняя резьба (гайка)
6H- D max
- 36.877мм
- D min
- 36мм
- D1 max
- 32.27мм
- D1 min
- 31.67мм
Производство
- Сверло / отверстие под нарезание
- 32мм
- As nom
- 816.721мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀37
точная сборка
2-й ряд (H13)
⌀39
средняя сборка
3-й ряд (H14)
⌀42
грубая сборка
Внешняя резьба (винт)
6g- d max
- 35.95мм
- d min
- 35.58мм
- d1 max
- 32.704мм
- d1 min
- 31.955мм
Внутренняя резьба (гайка)
6H- D max
- 36.698мм
- D min
- 36мм
- D1 max
- 33.252мм
- D1 min
- 32.752мм
Производство
- Сверло / отверстие под нарезание
- 33мм
- As nom
- 864.936мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀37
точная сборка
2-й ряд (H13)
⌀39
средняя сборка
3-й ряд (H14)
⌀42
грубая сборка
Внешняя резьба (винт)
6g- d max
- 35.96мм
- d min
- 35.68мм
- d1 max
- 33.797мм
- d1 min
- 33.261мм
Внутренняя резьба (гайка)
6H- D max
- 36.513мм
- D min
- 36мм
- D1 max
- 34.21мм
- D1 min
- 33.835мм
Производство
- Сверло / отверстие под нарезание
- 34мм
- As nom
- 914.533мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀37
точная сборка
2-й ряд (H13)
⌀39
средняя сборка
3-й ряд (H14)
⌀42
грубая сборка
Внешняя резьба (винт)
6g- d max
- 35.97мм
- d min
- 35.73мм
- d1 max
- 34.344мм
- d1 min
- 33.92мм
Внутренняя резьба (гайка)
6H- D max
- 36.417мм
- D min
- 36мм
- D1 max
- 34.676мм
- D1 min
- 34.376мм
Производство
- Сверло / отверстие под нарезание
- 34.5мм
- As nom
- 939.851мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀37
точная сборка
2-й ряд (H13)
⌀39
средняя сборка
3-й ряд (H14)
⌀42
грубая сборка
Внешняя резьба (винт)
6g- d max
- 35.97мм
- d min
- 35.79мм
- d1 max
- 34.891мм
- d1 min
- 34.583мм
Внутренняя резьба (гайка)
6H- D max
- 36.314мм
- D min
- 36мм
- D1 max
- 35.153мм
- D1 min
- 34.917мм
Производство
- Сверло / отверстие под нарезание
- 35мм
- As nom
- 965.513мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀37
точная сборка
2-й ряд (H13)
⌀39
средняя сборка
3-й ряд (H14)
⌀42
грубая сборка
Внешняя резьба (винт)
6g- d max
- 37.97мм
- d min
- 37.73мм
- d1 max
- 36.344мм
- d1 min
- 35.92мм
Внутренняя резьба (гайка)
6H- D max
- 38.417мм
- D min
- 38мм
- D1 max
- 36.676мм
- D1 min
- 36.376мм
Производство
- Сверло / отверстие под нарезание
- 36.5мм
- As nom
- 1051.668мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 38.94мм
- d min
- 38.47мм
- d1 max
- 34.61мм
- d1 min
- 33.654мм
Внутренняя резьба (гайка)
6H- D max
- 39.877мм
- D min
- 39мм
- D1 max
- 35.27мм
- D1 min
- 34.67мм
Производство
- Сверло / отверстие под нарезание
- 35мм
- As nom
- 975.751мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀40
точная сборка
2-й ряд (H13)
⌀42
средняя сборка
3-й ряд (H14)
⌀45
грубая сборка
Внешняя резьба (винт)
6g- d max
- 38.95мм
- d min
- 38.58мм
- d1 max
- 35.704мм
- d1 min
- 34.955мм
Внутренняя резьба (гайка)
6H- D max
- 39.698мм
- D min
- 39мм
- D1 max
- 36.252мм
- D1 min
- 35.752мм
Производство
- Сверло / отверстие под нарезание
- 36мм
- As nom
- 1028.387мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀40
точная сборка
2-й ряд (H13)
⌀42
средняя сборка
3-й ряд (H14)
⌀45
грубая сборка
Внешняя резьба (винт)
6g- d max
- 38.96мм
- d min
- 38.68мм
- d1 max
- 36.797мм
- d1 min
- 36.261мм
Внутренняя резьба (гайка)
6H- D max
- 39.513мм
- D min
- 39мм
- D1 max
- 37.21мм
- D1 min
- 36.835мм
Производство
- Сверло / отверстие под нарезание
- 37мм
- As nom
- 1082.406мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀40
точная сборка
2-й ряд (H13)
⌀42
средняя сборка
3-й ряд (H14)
⌀45
грубая сборка
Внешняя резьба (винт)
6g- d max
- 38.97мм
- d min
- 38.73мм
- d1 max
- 37.344мм
- d1 min
- 36.92мм
Внутренняя резьба (гайка)
6H- D max
- 39.417мм
- D min
- 39мм
- D1 max
- 37.676мм
- D1 min
- 37.376мм
Производство
- Сверло / отверстие под нарезание
- 37.5мм
- As nom
- 1109.933мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀40
точная сборка
2-й ряд (H13)
⌀42
средняя сборка
3-й ряд (H14)
⌀45
грубая сборка
Внешняя резьба (винт)
6g- d max
- 38.97мм
- d min
- 38.79мм
- d1 max
- 37.891мм
- d1 min
- 37.583мм
Внутренняя резьба (гайка)
6H- D max
- 39.314мм
- D min
- 39мм
- D1 max
- 38.153мм
- D1 min
- 37.917мм
Производство
- Сверло / отверстие под нарезание
- 38мм
- As nom
- 1137.807мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀40
точная сборка
2-й ряд (H13)
⌀42
средняя сборка
3-й ряд (H14)
⌀45
грубая сборка
Внешняя резьба (винт)
6g- d max
- 39.95мм
- d min
- 39.58мм
- d1 max
- 36.704мм
- d1 min
- 35.955мм
Внутренняя резьба (гайка)
6H- D max
- 40.698мм
- D min
- 40мм
- D1 max
- 37.252мм
- D1 min
- 36.752мм
Производство
- Сверло / отверстие под нарезание
- 37мм
- As nom
- 1086.012мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 39.96мм
- d min
- 39.68мм
- d1 max
- 37.797мм
- d1 min
- 37.261мм
Внутренняя резьба (гайка)
6H- D max
- 40.513мм
- D min
- 40мм
- D1 max
- 38.21мм
- D1 min
- 37.835мм
Производство
- Сверло / отверстие под нарезание
- 38мм
- As nom
- 1141.505мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 39.97мм
- d min
- 39.73мм
- d1 max
- 38.344мм
- d1 min
- 37.92мм
Внутренняя резьба (гайка)
6H- D max
- 40.416мм
- D min
- 40мм
- D1 max
- 38.676мм
- D1 min
- 38.376мм
Производство
- Сверло / отверстие под нарезание
- 38.5мм
- As nom
- 1169.769мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 41.94мм
- d min
- 41.44мм
- d1 max
- 37.066мм
- d1 min
- 36.006мм
Внутренняя резьба (гайка)
6H- D max
- 42.965мм
- D min
- 42мм
- D1 max
- 37.799мм
- D1 min
- 37.129мм
Производство
- Сверло / отверстие под нарезание
- 37.5мм
- As nom
- 1120.908мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀43
точная сборка
2-й ряд (H13)
⌀45
средняя сборка
3-й ряд (H14)
⌀48
грубая сборка
Внешняя резьба (винт)
6g- d max
- 41.94мм
- d min
- 41.47мм
- d1 max
- 37.61мм
- d1 min
- 36.654мм
Внутренняя резьба (гайка)
6H- D max
- 42.877мм
- D min
- 42мм
- D1 max
- 38.27мм
- D1 min
- 37.67мм
Производство
- Сверло / отверстие под нарезание
- 38мм
- As nom
- 1148.918мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀43
точная сборка
2-й ряд (H13)
⌀45
средняя сборка
3-й ряд (H14)
⌀48
грубая сборка
Внешняя резьба (винт)
6g- d max
- 41.95мм
- d min
- 41.58мм
- d1 max
- 38.704мм
- d1 min
- 37.955мм
Внутренняя резьба (гайка)
6H- D max
- 42.698мм
- D min
- 42мм
- D1 max
- 39.252мм
- D1 min
- 38.752мм
Производство
- Сверло / отверстие под нарезание
- 39мм
- As nom
- 1205.975мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀43
точная сборка
2-й ряд (H13)
⌀45
средняя сборка
3-й ряд (H14)
⌀48
грубая сборка
Внешняя резьба (винт)
6g- d max
- 41.96мм
- d min
- 41.68мм
- d1 max
- 39.797мм
- d1 min
- 39.261мм
Внутренняя резьба (гайка)
6H- D max
- 42.513мм
- D min
- 42мм
- D1 max
- 40.21мм
- D1 min
- 39.835мм
Производство
- Сверло / отверстие под нарезание
- 40мм
- As nom
- 1264.415мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀43
точная сборка
2-й ряд (H13)
⌀45
средняя сборка
3-й ряд (H14)
⌀48
грубая сборка
Внешняя резьба (винт)
6g- d max
- 41.97мм
- d min
- 41.73мм
- d1 max
- 40.344мм
- d1 min
- 39.92мм
Внутренняя резьба (гайка)
6H- D max
- 42.417мм
- D min
- 42мм
- D1 max
- 40.676мм
- D1 min
- 40.376мм
Производство
- Сверло / отверстие под нарезание
- 40.5мм
- As nom
- 1294.153мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀43
точная сборка
2-й ряд (H13)
⌀45
средняя сборка
3-й ряд (H14)
⌀48
грубая сборка
Внешняя резьба (винт)
6g- d max
- 41.97мм
- d min
- 41.79мм
- d1 max
- 40.891мм
- d1 min
- 40.583мм
Внутренняя резьба (гайка)
6H- D max
- 42.314мм
- D min
- 42мм
- D1 max
- 41.153мм
- D1 min
- 40.917мм
Производство
- Сверло / отверстие под нарезание
- 41мм
- As nom
- 1324.237мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀43
точная сборка
2-й ряд (H13)
⌀45
средняя сборка
3-й ряд (H14)
⌀48
грубая сборка
Внешняя резьба (винт)
6g- d max
- 44.94мм
- d min
- 44.44мм
- d1 max
- 40.066мм
- d1 min
- 39.006мм
Внутренняя резьба (гайка)
6H- D max
- 45.965мм
- D min
- 45мм
- D1 max
- 40.799мм
- D1 min
- 40.129мм
Производство
- Сверло / отверстие под нарезание
- 40.5мм
- As nom
- 1306.002мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀46
точная сборка
2-й ряд (H13)
⌀48
средняя сборка
3-й ряд (H14)
⌀52
грубая сборка
Внешняя резьба (винт)
6g- d max
- 44.94мм
- d min
- 44.47мм
- d1 max
- 40.61мм
- d1 min
- 39.654мм
Внутренняя резьба (гайка)
6H- D max
- 45.877мм
- D min
- 45мм
- D1 max
- 41.27мм
- D1 min
- 40.67мм
Производство
- Сверло / отверстие под нарезание
- 41мм
- As nom
- 1336.223мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀46
точная сборка
2-й ряд (H13)
⌀48
средняя сборка
3-й ряд (H14)
⌀52
грубая сборка
Внешняя резьба (винт)
6g- d max
- 44.95мм
- d min
- 44.58мм
- d1 max
- 41.704мм
- d1 min
- 40.955мм
Внутренняя резьба (гайка)
6H- D max
- 45.698мм
- D min
- 45мм
- D1 max
- 42.252мм
- D1 min
- 41.752мм
Производство
- Сверло / отверстие под нарезание
- 42мм
- As nom
- 1397.701мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀46
точная сборка
2-й ряд (H13)
⌀48
средняя сборка
3-й ряд (H14)
⌀52
грубая сборка
Внешняя резьба (винт)
6g- d max
- 44.96мм
- d min
- 44.68мм
- d1 max
- 42.797мм
- d1 min
- 42.261мм
Внутренняя резьба (гайка)
6H- D max
- 45.513мм
- D min
- 45мм
- D1 max
- 43.21мм
- D1 min
- 42.835мм
Производство
- Сверло / отверстие под нарезание
- 43мм
- As nom
- 1460.562мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀46
точная сборка
2-й ряд (H13)
⌀48
средняя сборка
3-й ряд (H14)
⌀52
грубая сборка
Внешняя резьба (винт)
6g- d max
- 44.97мм
- d min
- 44.73мм
- d1 max
- 43.344мм
- d1 min
- 42.92мм
Внутренняя резьба (гайка)
6H- D max
- 45.416мм
- D min
- 45мм
- D1 max
- 43.676мм
- D1 min
- 43.376мм
Производство
- Сверло / отверстие под нарезание
- 43.5мм
- As nom
- 1492.511мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀46
точная сборка
2-й ряд (H13)
⌀48
средняя сборка
3-й ряд (H14)
⌀52
грубая сборка
Внешняя резьба (винт)
6g- d max
- 44.97мм
- d min
- 44.79мм
- d1 max
- 43.891мм
- d1 min
- 43.583мм
Внутренняя резьба (гайка)
6H- D max
- 45.314мм
- D min
- 45мм
- D1 max
- 44.153мм
- D1 min
- 43.917мм
Производство
- Сверло / отверстие под нарезание
- 44мм
- As nom
- 1524.805мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀46
точная сборка
2-й ряд (H13)
⌀48
средняя сборка
3-й ряд (H14)
⌀52
грубая сборка
Внешняя резьба (винт)
6g- d max
- 47.93мм
- d min
- 47.4мм
- d1 max
- 42.516мм
- d1 min
- 41.351мм
Внутренняя резьба (гайка)
6H- D max
- 49.057мм
- D min
- 48мм
- D1 max
- 43.297мм
- D1 min
- 42.587мм
Производство
- Сверло / отверстие под нарезание
- 43мм
- As nom
- 1473.147мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀50
точная сборка
2-й ряд (H13)
⌀52
средняя сборка
3-й ряд (H14)
⌀56
грубая сборка
Внешняя резьба (винт)
6g- d max
- 47.94мм
- d min
- 47.47мм
- d1 max
- 43.61мм
- d1 min
- 42.642мм
Внутренняя резьба (гайка)
6H- D max
- 48.892мм
- D min
- 48мм
- D1 max
- 44.27мм
- D1 min
- 43.67мм
Производство
- Сверло / отверстие под нарезание
- 44мм
- As nom
- 1537.664мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀50
точная сборка
2-й ряд (H13)
⌀52
средняя сборка
3-й ряд (H14)
⌀56
грубая сборка
Внешняя резьба (винт)
6g- d max
- 47.95мм
- d min
- 47.58мм
- d1 max
- 44.704мм
- d1 min
- 43.943мм
Внутренняя резьба (гайка)
6H- D max
- 48.713мм
- D min
- 48мм
- D1 max
- 45.252мм
- D1 min
- 44.752мм
Производство
- Сверло / отверстие под нарезание
- 45мм
- As nom
- 1603.563мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀50
точная сборка
2-й ряд (H13)
⌀52
средняя сборка
3-й ряд (H14)
⌀56
грубая сборка
Внешняя резьба (винт)
6g- d max
- 47.96мм
- d min
- 47.68мм
- d1 max
- 45.797мм
- d1 min
- 45.251мм
Внутренняя резьба (гайка)
6H- D max
- 48.525мм
- D min
- 48мм
- D1 max
- 46.21мм
- D1 min
- 45.835мм
Производство
- Сверло / отверстие под нарезание
- 46мм
- As nom
- 1670.845мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀50
точная сборка
2-й ряд (H13)
⌀52
средняя сборка
3-й ряд (H14)
⌀56
грубая сборка
Внешняя резьба (винт)
6g- d max
- 47.97мм
- d min
- 47.73мм
- d1 max
- 46.344мм
- d1 min
- 45.91мм
Внутренняя резьба (гайка)
6H- D max
- 48.429мм
- D min
- 48мм
- D1 max
- 46.676мм
- D1 min
- 46.376мм
Производство
- Сверло / отверстие под нарезание
- 46.5мм
- As nom
- 1705.005мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀50
точная сборка
2-й ряд (H13)
⌀52
средняя сборка
3-й ряд (H14)
⌀56
грубая сборка
Внешняя резьба (винт)
6g- d max
- 49.95мм
- d min
- 49.58мм
- d1 max
- 46.704мм
- d1 min
- 45.943мм
Внутренняя резьба (гайка)
6H- D max
- 50.713мм
- D min
- 50мм
- D1 max
- 47.252мм
- D1 min
- 46.752мм
Производство
- Сверло / отверстие под нарезание
- 47мм
- As nom
- 1748.659мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 49.96мм
- d min
- 49.68мм
- d1 max
- 47.797мм
- d1 min
- 47.251мм
Внутренняя резьба (гайка)
6H- D max
- 50.525мм
- D min
- 50мм
- D1 max
- 48.21мм
- D1 min
- 47.835мм
Производство
- Сверло / отверстие под нарезание
- 48мм
- As nom
- 1818.889мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 49.97мм
- d min
- 49.73мм
- d1 max
- 48.344мм
- d1 min
- 47.91мм
Внутренняя резьба (гайка)
6H- D max
- 50.428мм
- D min
- 50мм
- D1 max
- 48.676мм
- D1 min
- 48.376мм
Производство
- Сверло / отверстие под нарезание
- 48.5мм
- As nom
- 1854.522мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 51.93мм
- d min
- 51.4мм
- d1 max
- 46.516мм
- d1 min
- 45.365мм
Внутренняя резьба (гайка)
6H- D max
- 53.037мм
- D min
- 52мм
- D1 max
- 47.297мм
- D1 min
- 46.587мм
Производство
- Сверло / отверстие под нарезание
- 47мм
- As nom
- 1757.832мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀54
точная сборка
2-й ряд (H13)
⌀56
средняя сборка
3-й ряд (H14)
⌀62
грубая сборка
Внешняя резьба (винт)
6g- d max
- 51.94мм
- d min
- 51.47мм
- d1 max
- 47.61мм
- d1 min
- 46.642мм
Внутренняя резьба (гайка)
6H- D max
- 52.892мм
- D min
- 52мм
- D1 max
- 48.27мм
- D1 min
- 47.67мм
Производство
- Сверло / отверстие под нарезание
- 48мм
- As nom
- 1828.244мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀54
точная сборка
2-й ряд (H13)
⌀56
средняя сборка
3-й ряд (H14)
⌀62
грубая сборка
Внешняя резьба (винт)
6g- d max
- 51.95мм
- d min
- 51.58мм
- d1 max
- 48.704мм
- d1 min
- 47.943мм
Внутренняя резьба (гайка)
6H- D max
- 52.713мм
- D min
- 52мм
- D1 max
- 49.252мм
- D1 min
- 48.752мм
Производство
- Сверло / отверстие под нарезание
- 49мм
- As nom
- 1900.038мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀54
точная сборка
2-й ряд (H13)
⌀56
средняя сборка
3-й ряд (H14)
⌀62
грубая сборка
Внешняя резьба (винт)
6g- d max
- 51.96мм
- d min
- 51.68мм
- d1 max
- 49.797мм
- d1 min
- 49.251мм
Внутренняя резьба (гайка)
6H- D max
- 52.525мм
- D min
- 52мм
- D1 max
- 50.21мм
- D1 min
- 49.835мм
Производство
- Сверло / отверстие под нарезание
- 50мм
- As nom
- 1973.215мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀54
точная сборка
2-й ряд (H13)
⌀56
средняя сборка
3-й ряд (H14)
⌀62
грубая сборка
Внешняя резьба (винт)
6g- d max
- 51.97мм
- d min
- 51.73мм
- d1 max
- 50.344мм
- d1 min
- 49.91мм
Внутренняя резьба (гайка)
6H- D max
- 52.429мм
- D min
- 52мм
- D1 max
- 50.676мм
- D1 min
- 50.376мм
Производство
- Сверло / отверстие под нарезание
- 50.5мм
- As nom
- 2010.322мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀54
точная сборка
2-й ряд (H13)
⌀56
средняя сборка
3-й ряд (H14)
⌀62
грубая сборка
Внешняя резьба (винт)
6g- d max
- 54.94мм
- d min
- 54.47мм
- d1 max
- 50.61мм
- d1 min
- 49.642мм
Внутренняя резьба (гайка)
6H- D max
- 55.892мм
- D min
- 55мм
- D1 max
- 51.27мм
- D1 min
- 50.67мм
Производство
- Сверло / отверстие под нарезание
- 51мм
- As nom
- 2062.672мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 54.95мм
- d min
- 54.58мм
- d1 max
- 51.704мм
- d1 min
- 50.943мм
Внутренняя резьба (гайка)
6H- D max
- 55.713мм
- D min
- 55мм
- D1 max
- 52.252мм
- D1 min
- 51.752мм
Производство
- Сверло / отверстие под нарезание
- 52мм
- As nom
- 2138.887мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 54.96мм
- d min
- 54.68мм
- d1 max
- 52.797мм
- d1 min
- 52.251мм
Внутренняя резьба (гайка)
6H- D max
- 55.525мм
- D min
- 55мм
- D1 max
- 53.21мм
- D1 min
- 52.835мм
Производство
- Сверло / отверстие под нарезание
- 53мм
- As nom
- 2216.485мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 54.97мм
- d min
- 54.73мм
- d1 max
- 53.344мм
- d1 min
- 52.91мм
Внутренняя резьба (гайка)
6H- D max
- 55.428мм
- D min
- 55мм
- D1 max
- 53.676мм
- D1 min
- 53.376мм
Производство
- Сверло / отверстие под нарезание
- 53.5мм
- As nom
- 2255.803мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 55.93мм
- d min
- 55.37мм
- d1 max
- 49.971мм
- d1 min
- 48.7мм
Внутренняя резьба (гайка)
6H- D max
- 57.149мм
- D min
- 56мм
- D1 max
- 50.796мм
- D1 min
- 50.046мм
Производство
- Сверло / отверстие под нарезание
- 50.5мм
- As nom
- 2030.015мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀58
точная сборка
2-й ряд (H13)
⌀62
средняя сборка
3-й ряд (H14)
⌀66
грубая сборка
Внешняя резьба (винт)
6g- d max
- 55.94мм
- d min
- 55.47мм
- d1 max
- 51.61мм
- d1 min
- 50.642мм
Внутренняя резьба (гайка)
6H- D max
- 56.892мм
- D min
- 56мм
- D1 max
- 52.27мм
- D1 min
- 51.67мм
Производство
- Сверло / отверстие под нарезание
- 52мм
- As nom
- 2143.956мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀58
точная сборка
2-й ряд (H13)
⌀62
средняя сборка
3-й ряд (H14)
⌀66
грубая сборка
Внешняя резьба (винт)
6g- d max
- 55.95мм
- d min
- 55.58мм
- d1 max
- 52.704мм
- d1 min
- 51.943мм
Внутренняя резьба (гайка)
6H- D max
- 56.713мм
- D min
- 56мм
- D1 max
- 53.252мм
- D1 min
- 52.752мм
Производство
- Сверло / отверстие под нарезание
- 53мм
- As nom
- 2221.645мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀58
точная сборка
2-й ряд (H13)
⌀62
средняя сборка
3-й ряд (H14)
⌀66
грубая сборка
Внешняя резьба (винт)
6g- d max
- 55.96мм
- d min
- 55.68мм
- d1 max
- 53.797мм
- d1 min
- 53.251мм
Внутренняя резьба (гайка)
6H- D max
- 56.525мм
- D min
- 56мм
- D1 max
- 54.21мм
- D1 min
- 53.835мм
Производство
- Сверло / отверстие под нарезание
- 54мм
- As nom
- 2300.717мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀58
точная сборка
2-й ряд (H13)
⌀62
средняя сборка
3-й ряд (H14)
⌀66
грубая сборка
Внешняя резьба (винт)
6g- d max
- 55.97мм
- d min
- 55.73мм
- d1 max
- 54.344мм
- d1 min
- 53.91мм
Внутренняя резьба (гайка)
6H- D max
- 56.429мм
- D min
- 56мм
- D1 max
- 54.676мм
- D1 min
- 54.376мм
Производство
- Сверло / отверстие под нарезание
- 54.5мм
- As nom
- 2340.772мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀58
точная сборка
2-й ряд (H13)
⌀62
средняя сборка
3-й ряд (H14)
⌀66
грубая сборка
Внешняя резьба (винт)
6g- d max
- 55.97мм
- d min
- 55.79мм
- d1 max
- 54.891мм
- d1 min
- 54.568мм
Внутренняя резьба (гайка)
6H- D max
- 56.334мм
- D min
- 56мм
- D1 max
- 55.153мм
- D1 min
- 54.917мм
Производство
- Сверло / отверстие под нарезание
- 55мм
- As nom
- 2381.172мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀58
точная сборка
2-й ряд (H13)
⌀62
средняя сборка
3-й ряд (H14)
⌀66
грубая сборка
Внешняя резьба (винт)
6g- d max
- 57.94мм
- d min
- 57.47мм
- d1 max
- 53.61мм
- d1 min
- 52.642мм
Внутренняя резьба (гайка)
6H- D max
- 58.892мм
- D min
- 58мм
- D1 max
- 54.27мм
- D1 min
- 53.67мм
Производство
- Сверло / отверстие под нарезание
- 54мм
- As nom
- 2311.237мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 57.95мм
- d min
- 57.58мм
- d1 max
- 54.704мм
- d1 min
- 53.943мм
Внутренняя резьба (гайка)
6H- D max
- 58.713мм
- D min
- 58мм
- D1 max
- 55.252мм
- D1 min
- 54.752мм
Производство
- Сверло / отверстие под нарезание
- 55мм
- As nom
- 2391.874мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 57.96мм
- d min
- 57.68мм
- d1 max
- 55.797мм
- d1 min
- 55.251мм
Внутренняя резьба (гайка)
6H- D max
- 58.525мм
- D min
- 58мм
- D1 max
- 56.21мм
- D1 min
- 55.835мм
Производство
- Сверло / отверстие под нарезание
- 56мм
- As nom
- 2473.893мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 57.97мм
- d min
- 57.73мм
- d1 max
- 56.344мм
- d1 min
- 55.91мм
Внутренняя резьба (гайка)
6H- D max
- 58.429мм
- D min
- 58мм
- D1 max
- 56.676мм
- D1 min
- 56.376мм
Производство
- Сверло / отверстие под нарезание
- 56.5мм
- As nom
- 2515.421мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 59.93мм
- d min
- 59.37мм
- d1 max
- 53.971мм
- d1 min
- 52.7мм
Внутренняя резьба (гайка)
6H- D max
- 61.149мм
- D min
- 60мм
- D1 max
- 54.796мм
- D1 min
- 54.046мм
Производство
- Сверло / отверстие под нарезание
- 54.5мм
- As nom
- 2362.018мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀62
точная сборка
2-й ряд (H13)
⌀66
средняя сборка
3-й ряд (H14)
⌀70
грубая сборка
Внешняя резьба (винт)
6g- d max
- 59.94мм
- d min
- 59.47мм
- d1 max
- 55.61мм
- d1 min
- 54.642мм
Внутренняя резьба (гайка)
6H- D max
- 60.892мм
- D min
- 60мм
- D1 max
- 56.27мм
- D1 min
- 55.67мм
Производство
- Сверло / отверстие под нарезание
- 56мм
- As nom
- 2484.801мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀62
точная сборка
2-й ряд (H13)
⌀66
средняя сборка
3-й ряд (H14)
⌀70
грубая сборка
Внешняя резьба (винт)
6g- d max
- 59.95мм
- d min
- 59.58мм
- d1 max
- 56.704мм
- d1 min
- 55.943мм
Внутренняя резьба (гайка)
6H- D max
- 60.713мм
- D min
- 60мм
- D1 max
- 57.252мм
- D1 min
- 56.752мм
Производство
- Сверло / отверстие под нарезание
- 57мм
- As nom
- 2568.385мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀62
точная сборка
2-й ряд (H13)
⌀66
средняя сборка
3-й ряд (H14)
⌀70
грубая сборка
Внешняя резьба (винт)
6g- d max
- 59.96мм
- d min
- 59.68мм
- d1 max
- 57.797мм
- d1 min
- 57.251мм
Внутренняя резьба (гайка)
6H- D max
- 60.525мм
- D min
- 60мм
- D1 max
- 58.21мм
- D1 min
- 57.835мм
Производство
- Сверло / отверстие под нарезание
- 58мм
- As nom
- 2653.352мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀62
точная сборка
2-й ряд (H13)
⌀66
средняя сборка
3-й ряд (H14)
⌀70
грубая сборка
Внешняя резьба (винт)
6g- d max
- 59.97мм
- d min
- 59.73мм
- d1 max
- 58.344мм
- d1 min
- 57.91мм
Внутренняя резьба (гайка)
6H- D max
- 60.428мм
- D min
- 60мм
- D1 max
- 58.676мм
- D1 min
- 58.376мм
Производство
- Сверло / отверстие под нарезание
- 58.5мм
- As nom
- 2696.354мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀62
точная сборка
2-й ряд (H13)
⌀66
средняя сборка
3-й ряд (H14)
⌀70
грубая сборка
Внешняя резьба (винт)
6g- d max
- 59.97мм
- d min
- 59.79мм
- d1 max
- 58.891мм
- d1 min
- 58.568мм
Внутренняя резьба (гайка)
6H- D max
- 60.334мм
- D min
- 60мм
- D1 max
- 59.153мм
- D1 min
- 58.917мм
Производство
- Сверло / отверстие под нарезание
- 59мм
- As nom
- 2739.701мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀62
точная сборка
2-й ряд (H13)
⌀66
средняя сборка
3-й ряд (H14)
⌀70
грубая сборка
Внешняя резьба (винт)
6g- d max
- 61.94мм
- d min
- 61.47мм
- d1 max
- 57.61мм
- d1 min
- 56.642мм
Внутренняя резьба (гайка)
6H- D max
- 62.892мм
- D min
- 62мм
- D1 max
- 58.27мм
- D1 min
- 57.67мм
Производство
- Сверло / отверстие под нарезание
- 58мм
- As nom
- 2664.649мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 61.95мм
- d min
- 61.58мм
- d1 max
- 58.704мм
- d1 min
- 57.943мм
Внутренняя резьба (гайка)
6H- D max
- 62.713мм
- D min
- 62мм
- D1 max
- 59.252мм
- D1 min
- 58.752мм
Производство
- Сверло / отверстие под нарезание
- 59мм
- As nom
- 2751.18мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 61.96мм
- d min
- 61.68мм
- d1 max
- 59.797мм
- d1 min
- 59.251мм
Внутренняя резьба (гайка)
6H- D max
- 62.525мм
- D min
- 62мм
- D1 max
- 60.21мм
- D1 min
- 59.835мм
Производство
- Сверло / отверстие под нарезание
- 60мм
- As nom
- 2839.094мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 61.97мм
- d min
- 61.73мм
- d1 max
- 60.344мм
- d1 min
- 59.91мм
Внутренняя резьба (гайка)
6H- D max
- 62.429мм
- D min
- 62мм
- D1 max
- 60.676мм
- D1 min
- 60.376мм
Производство
- Сверло / отверстие под нарезание
- 60.5мм
- As nom
- 2883.57мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 63.92мм
- d min
- 63.32мм
- d1 max
- 57.425мм
- d1 min
- 56.047мм
Внутренняя резьба (гайка)
6H- D max
- 65.241мм
- D min
- 64мм
- D1 max
- 58.305мм
- D1 min
- 57.505мм
Производство
- Сверло / отверстие под нарезание
- 58мм
- As nom
- 2675.97мм²
- Статус
- основная / рекомендуемая
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀66
точная сборка
2-й ряд (H13)
⌀70
средняя сборка
3-й ряд (H14)
⌀74
грубая сборка
Внешняя резьба (винт)
6g- d max
- 63.94мм
- d min
- 63.47мм
- d1 max
- 59.61мм
- d1 min
- 58.642мм
Внутренняя резьба (гайка)
6H- D max
- 64.892мм
- D min
- 64мм
- D1 max
- 60.27мм
- D1 min
- 59.67мм
Производство
- Сверло / отверстие под нарезание
- 60мм
- As nom
- 2850.779мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀66
точная сборка
2-й ряд (H13)
⌀70
средняя сборка
3-й ряд (H14)
⌀74
грубая сборка
Внешняя резьба (винт)
6g- d max
- 63.95мм
- d min
- 63.58мм
- d1 max
- 60.704мм
- d1 min
- 59.943мм
Внутренняя резьба (гайка)
6H- D max
- 64.713мм
- D min
- 64мм
- D1 max
- 61.252мм
- D1 min
- 60.752мм
Производство
- Сверло / отверстие под нарезание
- 61мм
- As nom
- 2940.258мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀66
точная сборка
2-й ряд (H13)
⌀70
средняя сборка
3-й ряд (H14)
⌀74
грубая сборка
Внешняя резьба (винт)
6g- d max
- 63.96мм
- d min
- 63.68мм
- d1 max
- 61.797мм
- d1 min
- 61.251мм
Внутренняя резьба (гайка)
6H- D max
- 64.525мм
- D min
- 64мм
- D1 max
- 62.21мм
- D1 min
- 61.835мм
Производство
- Сверло / отверстие под нарезание
- 62мм
- As nom
- 3031.12мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀66
точная сборка
2-й ряд (H13)
⌀70
средняя сборка
3-й ряд (H14)
⌀74
грубая сборка
Внешняя резьба (винт)
6g- d max
- 63.97мм
- d min
- 63.73мм
- d1 max
- 62.344мм
- d1 min
- 61.91мм
Внутренняя резьба (гайка)
6H- D max
- 64.429мм
- D min
- 64мм
- D1 max
- 62.676мм
- D1 min
- 62.376мм
Производство
- Сверло / отверстие под нарезание
- 62.5мм
- As nom
- 3077.069мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀66
точная сборка
2-й ряд (H13)
⌀70
средняя сборка
3-й ряд (H14)
⌀74
грубая сборка
Внешняя резьба (винт)
6g- d max
- 63.97мм
- d min
- 63.79мм
- d1 max
- 62.891мм
- d1 min
- 62.568мм
Внутренняя резьба (гайка)
6H- D max
- 64.334мм
- D min
- 64мм
- D1 max
- 63.153мм
- D1 min
- 62.917мм
Производство
- Сверло / отверстие под нарезание
- 63мм
- As nom
- 3123.364мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀66
точная сборка
2-й ряд (H13)
⌀70
средняя сборка
3-й ряд (H14)
⌀74
грубая сборка
Внешняя резьба (винт)
6g- d max
- 64.94мм
- d min
- 64.47мм
- d1 max
- 60.61мм
- d1 min
- 59.642мм
Внутренняя резьба (гайка)
6H- D max
- 65.892мм
- D min
- 65мм
- D1 max
- 61.27мм
- D1 min
- 60.67мм
Производство
- Сверло / отверстие под нарезание
- 61мм
- As nom
- 2946.201мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 64.95мм
- d min
- 64.58мм
- d1 max
- 61.704мм
- d1 min
- 60.943мм
Внутренняя резьба (гайка)
6H- D max
- 65.713мм
- D min
- 65мм
- D1 max
- 62.252мм
- D1 min
- 61.752мм
Производство
- Сверло / отверстие под нарезание
- 62мм
- As nom
- 3037.154мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 64.96мм
- d min
- 64.68мм
- d1 max
- 62.797мм
- d1 min
- 62.251мм
Внутренняя резьба (гайка)
6H- D max
- 65.525мм
- D min
- 65мм
- D1 max
- 63.21мм
- D1 min
- 62.835мм
Производство
- Сверло / отверстие под нарезание
- 63мм
- As nom
- 3129.489мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 64.97мм
- d min
- 64.73мм
- d1 max
- 63.344мм
- d1 min
- 62.91мм
Внутренняя резьба (гайка)
6H- D max
- 65.428мм
- D min
- 65мм
- D1 max
- 63.676мм
- D1 min
- 63.376мм
Производство
- Сверло / отверстие под нарезание
- 63.5мм
- As nom
- 3176.175мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 67.92мм
- d min
- 67.32мм
- d1 max
- 61.425мм
- d1 min
- 60.047мм
Внутренняя резьба (гайка)
6H- D max
- 69.241мм
- D min
- 68мм
- D1 max
- 62.305мм
- D1 min
- 61.505мм
Производство
- Сверло / отверстие под нарезание
- 62мм
- As nom
- 3055.291мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀70
точная сборка
2-й ряд (H13)
⌀74
средняя сборка
3-й ряд (H14)
⌀78
грубая сборка
Внешняя резьба (винт)
6g- d max
- 67.94мм
- d min
- 67.47мм
- d1 max
- 63.61мм
- d1 min
- 62.642мм
Внутренняя резьба (гайка)
6H- D max
- 68.892мм
- D min
- 68мм
- D1 max
- 64.27мм
- D1 min
- 63.67мм
Производство
- Сверло / отверстие под нарезание
- 64мм
- As nom
- 3241.89мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀70
точная сборка
2-й ряд (H13)
⌀74
средняя сборка
3-й ряд (H14)
⌀78
грубая сборка
Внешняя резьба (винт)
6g- d max
- 67.95мм
- d min
- 67.58мм
- d1 max
- 64.704мм
- d1 min
- 63.943мм
Внутренняя резьба (гайка)
6H- D max
- 68.713мм
- D min
- 68мм
- D1 max
- 65.252мм
- D1 min
- 64.752мм
Производство
- Сверло / отверстие под нарезание
- 65мм
- As nom
- 3337.264мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀70
точная сборка
2-й ряд (H13)
⌀74
средняя сборка
3-й ряд (H14)
⌀78
грубая сборка
Внешняя резьба (винт)
6g- d max
- 67.96мм
- d min
- 67.68мм
- d1 max
- 65.797мм
- d1 min
- 65.251мм
Внутренняя резьба (гайка)
6H- D max
- 68.525мм
- D min
- 68мм
- D1 max
- 66.21мм
- D1 min
- 65.835мм
Производство
- Сверло / отверстие под нарезание
- 66мм
- As nom
- 3434.02мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀70
точная сборка
2-й ряд (H13)
⌀74
средняя сборка
3-й ряд (H14)
⌀78
грубая сборка
Внешняя резьба (винт)
6g- d max
- 67.97мм
- d min
- 67.73мм
- d1 max
- 66.344мм
- d1 min
- 65.91мм
Внутренняя резьба (гайка)
6H- D max
- 68.429мм
- D min
- 68мм
- D1 max
- 66.676мм
- D1 min
- 66.376мм
Производство
- Сверло / отверстие под нарезание
- 66.5мм
- As nom
- 3482.917мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀70
точная сборка
2-й ряд (H13)
⌀74
средняя сборка
3-й ряд (H14)
⌀78
грубая сборка
Внешняя резьба (винт)
6g- d max
- 67.97мм
- d min
- 67.79мм
- d1 max
- 66.891мм
- d1 min
- 66.568мм
Внутренняя резьба (гайка)
6H- D max
- 68.334мм
- D min
- 68мм
- D1 max
- 67.153мм
- D1 min
- 66.917мм
Производство
- Сверло / отверстие под нарезание
- 67мм
- As nom
- 3532.159мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀70
точная сборка
2-й ряд (H13)
⌀74
средняя сборка
3-й ряд (H14)
⌀78
грубая сборка
Внешняя резьба (винт)
6g- d max
- 69.92мм
- d min
- 69.32мм
- d1 max
- 63.425мм
- d1 min
- 62.047мм
Внутренняя резьба (гайка)
6H- D max
- 71.241мм
- D min
- 70мм
- D1 max
- 64.305мм
- D1 min
- 63.505мм
Производство
- Сверло / отверстие под нарезание
- 64мм
- As nom
- 3254.376мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 69.94мм
- d min
- 69.47мм
- d1 max
- 65.61мм
- d1 min
- 64.642мм
Внутренняя резьба (гайка)
6H- D max
- 70.892мм
- D min
- 70мм
- D1 max
- 66.27мм
- D1 min
- 65.67мм
Производство
- Сверло / отверстие под нарезание
- 66мм
- As nom
- 3446.87мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 69.95мм
- d min
- 69.58мм
- d1 max
- 66.704мм
- d1 min
- 65.943мм
Внутренняя резьба (гайка)
6H- D max
- 70.713мм
- D min
- 70мм
- D1 max
- 67.252мм
- D1 min
- 66.752мм
Производство
- Сверло / отверстие под нарезание
- 67мм
- As nom
- 3545.191мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 69.96мм
- d min
- 69.68мм
- d1 max
- 67.797мм
- d1 min
- 67.251мм
Внутренняя резьба (гайка)
6H- D max
- 70.525мм
- D min
- 70мм
- D1 max
- 68.21мм
- D1 min
- 67.835мм
Производство
- Сверло / отверстие под нарезание
- 68мм
- As nom
- 3644.895мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 69.97мм
- d min
- 69.73мм
- d1 max
- 68.344мм
- d1 min
- 67.91мм
Внутренняя резьба (гайка)
6H- D max
- 70.428мм
- D min
- 70мм
- D1 max
- 68.676мм
- D1 min
- 68.376мм
Производство
- Сверло / отверстие под нарезание
- 68.5мм
- As nom
- 3695.266мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 71.92мм
- d min
- 71.32мм
- d1 max
- 65.425мм
- d1 min
- 64.047мм
Внутренняя резьба (гайка)
6H- D max
- 73.241мм
- D min
- 72мм
- D1 max
- 66.305мм
- D1 min
- 65.505мм
Производство
- Сверло / отверстие под нарезание
- 66мм
- As nom
- 3459.744мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀74
точная сборка
2-й ряд (H13)
⌀78
средняя сборка
3-й ряд (H14)
⌀82
грубая сборка
Внешняя резьба (винт)
6g- d max
- 71.94мм
- d min
- 71.47мм
- d1 max
- 67.61мм
- d1 min
- 66.642мм
Внутренняя резьба (гайка)
6H- D max
- 72.892мм
- D min
- 72мм
- D1 max
- 68.27мм
- D1 min
- 67.67мм
Производство
- Сверло / отверстие под нарезание
- 68мм
- As nom
- 3658.134мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀74
точная сборка
2-й ряд (H13)
⌀78
средняя сборка
3-й ряд (H14)
⌀82
грубая сборка
Внешняя резьба (винт)
6g- d max
- 71.95мм
- d min
- 71.58мм
- d1 max
- 68.704мм
- d1 min
- 67.943мм
Внутренняя резьба (гайка)
6H- D max
- 72.713мм
- D min
- 72мм
- D1 max
- 69.252мм
- D1 min
- 68.752мм
Производство
- Сверло / отверстие под нарезание
- 69мм
- As nom
- 3759.402мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀74
точная сборка
2-й ряд (H13)
⌀78
средняя сборка
3-й ряд (H14)
⌀82
грубая сборка
Внешняя резьба (винт)
6g- d max
- 71.96мм
- d min
- 71.68мм
- d1 max
- 69.797мм
- d1 min
- 69.251мм
Внутренняя резьба (гайка)
6H- D max
- 72.525мм
- D min
- 72мм
- D1 max
- 70.21мм
- D1 min
- 69.835мм
Производство
- Сверло / отверстие под нарезание
- 70мм
- As nom
- 3862.054мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀74
точная сборка
2-й ряд (H13)
⌀78
средняя сборка
3-й ряд (H14)
⌀82
грубая сборка
Внешняя резьба (винт)
6g- d max
- 71.97мм
- d min
- 71.73мм
- d1 max
- 70.344мм
- d1 min
- 69.91мм
Внутренняя резьба (гайка)
6H- D max
- 72.429мм
- D min
- 72мм
- D1 max
- 70.676мм
- D1 min
- 70.376мм
Производство
- Сверло / отверстие под нарезание
- 70.5мм
- As nom
- 3913.898мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀74
точная сборка
2-й ряд (H13)
⌀78
средняя сборка
3-й ряд (H14)
⌀82
грубая сборка
Внешняя резьба (винт)
6g- d max
- 71.97мм
- d min
- 71.79мм
- d1 max
- 70.891мм
- d1 min
- 70.568мм
Внутренняя резьба (гайка)
6H- D max
- 72.334мм
- D min
- 72мм
- D1 max
- 71.153мм
- D1 min
- 70.917мм
Производство
- Сверло / отверстие под нарезание
- 71мм
- As nom
- 3966.087мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀74
точная сборка
2-й ряд (H13)
⌀78
средняя сборка
3-й ряд (H14)
⌀82
грубая сборка
Внешняя резьба (винт)
6g- d max
- 74.94мм
- d min
- 74.47мм
- d1 max
- 70.61мм
- d1 min
- 69.642мм
Внутренняя резьба (гайка)
6H- D max
- 75.892мм
- D min
- 75мм
- D1 max
- 71.27мм
- D1 min
- 70.67мм
Производство
- Сверло / отверстие под нарезание
- 71мм
- As nom
- 3986.809мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 74.95мм
- d min
- 74.58мм
- d1 max
- 71.704мм
- d1 min
- 70.943мм
Внутренняя резьба (гайка)
6H- D max
- 75.713мм
- D min
- 75мм
- D1 max
- 72.252мм
- D1 min
- 71.752мм
Производство
- Сверло / отверстие под нарезание
- 72мм
- As nom
- 4092.499мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 74.96мм
- d min
- 74.68мм
- d1 max
- 72.797мм
- d1 min
- 72.251мм
Внутренняя резьба (гайка)
6H- D max
- 75.525мм
- D min
- 75мм
- D1 max
- 73.21мм
- D1 min
- 72.835мм
Производство
- Сверло / отверстие под нарезание
- 73мм
- As nom
- 4199.572мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 74.97мм
- d min
- 74.73мм
- d1 max
- 73.344мм
- d1 min
- 72.91мм
Внутренняя резьба (гайка)
6H- D max
- 75.428мм
- D min
- 75мм
- D1 max
- 73.67мм
- D1 min
- 73.376мм
Производство
- Сверло / отверстие под нарезание
- 73.5мм
- As nom
- 4253.627мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 75.92мм
- d min
- 75.32мм
- d1 max
- 69.425мм
- d1 min
- 68.047мм
Внутренняя резьба (гайка)
6H- D max
- 77.241мм
- D min
- 76мм
- D1 max
- 70.305мм
- D1 min
- 69.505мм
Производство
- Сверло / отверстие под нарезание
- 70мм
- As nom
- 3889.331мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀78
точная сборка
2-й ряд (H13)
⌀82
средняя сборка
3-й ряд (H14)
⌀86
грубая сборка
Внешняя резьба (винт)
6g- d max
- 75.94мм
- d min
- 75.47мм
- d1 max
- 71.61мм
- d1 min
- 70.642мм
Внутренняя резьба (гайка)
6H- D max
- 76.892мм
- D min
- 76мм
- D1 max
- 72.27мм
- D1 min
- 71.67мм
Производство
- Сверло / отверстие под нарезание
- 72мм
- As nom
- 4099.51мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀78
точная сборка
2-й ряд (H13)
⌀82
средняя сборка
3-й ряд (H14)
⌀86
грубая сборка
Внешняя резьба (винт)
6g- d max
- 75.95мм
- d min
- 75.58мм
- d1 max
- 72.704мм
- d1 min
- 71.943мм
Внутренняя резьба (гайка)
6H- D max
- 76.713мм
- D min
- 76мм
- D1 max
- 73.25мм
- D1 min
- 72.752мм
Производство
- Сверло / отверстие под нарезание
- 73мм
- As nom
- 4206.673мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀78
точная сборка
2-й ряд (H13)
⌀82
средняя сборка
3-й ряд (H14)
⌀86
грубая сборка
Внешняя резьба (винт)
6g- d max
- 75.96мм
- d min
- 75.68мм
- d1 max
- 73.797мм
- d1 min
- 73.251мм
Внутренняя резьба (гайка)
6H- D max
- 76.525мм
- D min
- 76мм
- D1 max
- 74.21мм
- D1 min
- 73.835мм
Производство
- Сверло / отверстие под нарезание
- 74мм
- As nom
- 4315.219мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀78
точная сборка
2-й ряд (H13)
⌀82
средняя сборка
3-й ряд (H14)
⌀86
грубая сборка
Внешняя резьба (винт)
6g- d max
- 75.97мм
- d min
- 75.73мм
- d1 max
- 74.344мм
- d1 min
- 73.91мм
Внутренняя резьба (гайка)
6H- D max
- 76.429мм
- D min
- 76мм
- D1 max
- 74.676мм
- D1 min
- 74.376мм
Производство
- Сверло / отверстие под нарезание
- 74.5мм
- As nom
- 4370.011мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀78
точная сборка
2-й ряд (H13)
⌀82
средняя сборка
3-й ряд (H14)
⌀86
грубая сборка
Внешняя резьба (винт)
6g- d max
- 75.97мм
- d min
- 75.79мм
- d1 max
- 74.891мм
- d1 min
- 74.568мм
Внутренняя резьба (гайка)
6H- D max
- 76.334мм
- D min
- 76мм
- D1 max
- 75.153мм
- D1 min
- 74.917мм
Производство
- Сверло / отверстие под нарезание
- 75мм
- As nom
- 4425.148мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀78
точная сборка
2-й ряд (H13)
⌀82
средняя сборка
3-й ряд (H14)
⌀86
грубая сборка
Внешняя резьба (винт)
6g- d max
- 77.96мм
- d min
- 77.68мм
- d1 max
- 75.797мм
- d1 min
- 75.251мм
Внутренняя резьба (гайка)
6H- D max
- 78.525мм
- D min
- 78мм
- D1 max
- 76.21мм
- D1 min
- 75.835мм
Производство
- Сверло / отверстие под нарезание
- 76мм
- As nom
- 4551.227мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 79.92мм
- d min
- 79.32мм
- d1 max
- 73.425мм
- d1 min
- 72.047мм
Внутренняя резьба (гайка)
6H- D max
- 81.241мм
- D min
- 80мм
- D1 max
- 74.305мм
- D1 min
- 73.505мм
Производство
- Сверло / отверстие под нарезание
- 74мм
- As nom
- 4344.05мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀82
точная сборка
2-й ряд (H13)
⌀86
средняя сборка
3-й ряд (H14)
⌀91
грубая сборка
Внешняя резьба (винт)
6g- d max
- 79.94мм
- d min
- 79.34мм
- d1 max
- 75.61мм
- d1 min
- 74.642мм
Внутренняя резьба (гайка)
6H- D max
- 80.892мм
- D min
- 80мм
- D1 max
- 76.27мм
- D1 min
- 75.67мм
Производство
- Сверло / отверстие под нарезание
- 76мм
- As nom
- 4566.019мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀82
точная сборка
2-й ряд (H13)
⌀86
средняя сборка
3-й ряд (H14)
⌀91
грубая сборка
Внешняя резьба (винт)
6g- d max
- 79.95мм
- d min
- 79.58мм
- d1 max
- 76.704мм
- d1 min
- 75.943мм
Внутренняя резьба (гайка)
6H- D max
- 80.713мм
- D min
- 80мм
- D1 max
- 77.252мм
- D1 min
- 76.752мм
Производство
- Сверло / отверстие под нарезание
- 77мм
- As nom
- 4679.077мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀82
точная сборка
2-й ряд (H13)
⌀86
средняя сборка
3-й ряд (H14)
⌀91
грубая сборка
Внешняя резьба (винт)
6g- d max
- 79.96мм
- d min
- 79.68мм
- d1 max
- 77.797мм
- d1 min
- 77.251мм
Внутренняя резьба (гайка)
6H- D max
- 80.525мм
- D min
- 80мм
- D1 max
- 78.21мм
- D1 min
- 77.835мм
Производство
- Сверло / отверстие под нарезание
- 78мм
- As nom
- 4793.518мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀82
точная сборка
2-й ряд (H13)
⌀86
средняя сборка
3-й ряд (H14)
⌀91
грубая сборка
Внешняя резьба (винт)
6g- d max
- 79.97мм
- d min
- 79.73мм
- d1 max
- 78.344мм
- d1 min
- 77.91мм
Внутренняя резьба (гайка)
6H- D max
- 80.428мм
- D min
- 80мм
- D1 max
- 78.676мм
- D1 min
- 78.376мм
Производство
- Сверло / отверстие под нарезание
- 78.5мм
- As nom
- 4851.257мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀82
точная сборка
2-й ряд (H13)
⌀86
средняя сборка
3-й ряд (H14)
⌀91
грубая сборка
Внешняя резьба (винт)
6g- d max
- 79.97мм
- d min
- 79.79мм
- d1 max
- 78.891мм
- d1 min
- 78.568мм
Внутренняя резьба (гайка)
6H- D max
- 80.334мм
- D min
- 80мм
- D1 max
- 79.153мм
- D1 min
- 78.917мм
Производство
- Сверло / отверстие под нарезание
- 79мм
- As nom
- 4909.342мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀82
точная сборка
2-й ряд (H13)
⌀86
средняя сборка
3-й ряд (H14)
⌀91
грубая сборка
Внешняя резьба (винт)
6g- d max
- 81.96мм
- d min
- 81.68мм
- d1 max
- 79.797мм
- d1 min
- 79.251мм
Внутренняя резьба (гайка)
6H- D max
- 82.525мм
- D min
- 82мм
- D1 max
- 80.21мм
- D1 min
- 79.835мм
Производство
- Сверло / отверстие под нарезание
- 80мм
- As nom
- 5042.092мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 84.92мм
- d min
- 84.32мм
- d1 max
- 78.425мм
- d1 min
- 77.047мм
Внутренняя резьба (гайка)
6H- D max
- 86.241мм
- D min
- 85мм
- D1 max
- 79.305мм
- D1 min
- 78.505мм
Производство
- Сверло / отверстие под нарезание
- 79мм
- As nom
- 4947.792мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀87
точная сборка
2-й ряд (H13)
⌀91
средняя сборка
3-й ряд (H14)
⌀96
грубая сборка
Внешняя резьба (винт)
6g- d max
- 84.94мм
- d min
- 84.47мм
- d1 max
- 80.61мм
- d1 min
- 79.642мм
Внутренняя резьба (гайка)
6H- D max
- 85.892мм
- D min
- 85мм
- D1 max
- 81.27мм
- D1 min
- 80.67мм
Производство
- Сверло / отверстие под нарезание
- 81мм
- As nom
- 5184.498мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀87
точная сборка
2-й ряд (H13)
⌀91
средняя сборка
3-й ряд (H14)
⌀96
грубая сборка
Внешняя резьба (винт)
6g- d max
- 84.95мм
- d min
- 84.58мм
- d1 max
- 81.704мм
- d1 min
- 80.943мм
Внутренняя резьба (гайка)
6H- D max
- 85.713мм
- D min
- 85мм
- D1 max
- 82.252мм
- D1 min
- 81.752мм
Производство
- Сверло / отверстие под нарезание
- 82мм
- As nom
- 5304.925мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀87
точная сборка
2-й ряд (H13)
⌀91
средняя сборка
3-й ряд (H14)
⌀96
грубая сборка
Внешняя резьба (винт)
6g- d max
- 84.96мм
- d min
- 84.68мм
- d1 max
- 82.797мм
- d1 min
- 82.251мм
Внутренняя резьба (гайка)
6H- D max
- 85.525мм
- D min
- 85мм
- D1 max
- 83.21мм
- D1 min
- 82.835мм
Производство
- Сверло / отверстие под нарезание
- 83мм
- As nom
- 5426.734мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀87
точная сборка
2-й ряд (H13)
⌀91
средняя сборка
3-й ряд (H14)
⌀96
грубая сборка
Внешняя резьба (винт)
6g- d max
- 84.97мм
- d min
- 84.73мм
- d1 max
- 83.344мм
- d1 min
- 82.91мм
Внутренняя резьба (гайка)
6H- D max
- 85.429мм
- D min
- 85мм
- D1 max
- 83.676мм
- D1 min
- 83.376мм
Производство
- Сверло / отверстие под нарезание
- 83.5мм
- As nom
- 5488.158мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀87
точная сборка
2-й ряд (H13)
⌀91
средняя сборка
3-й ряд (H14)
⌀96
грубая сборка
Внешняя резьба (винт)
6g- d max
- 89.92мм
- d min
- 89.32мм
- d1 max
- 83.425мм
- d1 min
- 82.047мм
Внутренняя резьба (гайка)
6H- D max
- 91.241мм
- D min
- 90мм
- D1 max
- 84.305мм
- D1 min
- 83.505мм
Производство
- Сверло / отверстие под нарезание
- 84мм
- As nom
- 5590.803мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀93
точная сборка
2-й ряд (H13)
⌀96
средняя сборка
3-й ряд (H14)
⌀101
грубая сборка
Внешняя резьба (винт)
6g- d max
- 89.94мм
- d min
- 89.47мм
- d1 max
- 85.61мм
- d1 min
- 84.642мм
Внутренняя резьба (гайка)
6H- D max
- 90.892мм
- D min
- 90мм
- D1 max
- 86.27мм
- D1 min
- 85.67мм
Производство
- Сверло / отверстие под нарезание
- 86мм
- As nom
- 5842.247мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀93
точная сборка
2-й ряд (H13)
⌀96
средняя сборка
3-й ряд (H14)
⌀101
грубая сборка
Внешняя резьба (винт)
6g- d max
- 89.95мм
- d min
- 89.58мм
- d1 max
- 86.704мм
- d1 min
- 85.943мм
Внутренняя резьба (гайка)
6H- D max
- 90.713мм
- D min
- 90мм
- D1 max
- 87.252мм
- D1 min
- 86.752мм
Производство
- Сверло / отверстие под нарезание
- 87мм
- As nom
- 5970.042мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀93
точная сборка
2-й ряд (H13)
⌀96
средняя сборка
3-й ряд (H14)
⌀101
грубая сборка
Внешняя резьба (винт)
6g- d max
- 89.96мм
- d min
- 89.68мм
- d1 max
- 87.797мм
- d1 min
- 87.251мм
Внутренняя резьба (гайка)
6H- D max
- 90.525мм
- D min
- 90мм
- D1 max
- 88.21мм
- D1 min
- 87.835мм
Производство
- Сверло / отверстие под нарезание
- 88мм
- As nom
- 6099.221мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀93
точная сборка
2-й ряд (H13)
⌀96
средняя сборка
3-й ряд (H14)
⌀101
грубая сборка
Внешняя резьба (винт)
6g- d max
- 89.97мм
- d min
- 89.73мм
- d1 max
- 88.344мм
- d1 min
- 87.91мм
Внутренняя резьба (гайка)
6H- D max
- 90.429мм
- D min
- 90мм
- D1 max
- 88.676мм
- D1 min
- 88.376мм
Производство
- Сверло / отверстие под нарезание
- 88.5мм
- As nom
- 6164.328мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀93
точная сборка
2-й ряд (H13)
⌀96
средняя сборка
3-й ряд (H14)
⌀101
грубая сборка
Внешняя резьба (винт)
6g- d max
- 94.92мм
- d min
- 94.32мм
- d1 max
- 88.425мм
- d1 min
- 87.027мм
Внутренняя резьба (гайка)
6H- D max
- 96.266мм
- D min
- 95мм
- D1 max
- 89.305мм
- D1 min
- 88.505мм
Производство
- Сверло / отверстие под нарезание
- 89мм
- As nom
- 6273.085мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀98
точная сборка
2-й ряд (H13)
⌀101
средняя сборка
3-й ряд (H14)
⌀107
грубая сборка
Внешняя резьба (винт)
6g- d max
- 94.94мм
- d min
- 94.47мм
- d1 max
- 90.61мм
- d1 min
- 89.628мм
Внутренняя резьба (гайка)
6H- D max
- 95.912мм
- D min
- 95мм
- D1 max
- 91.27мм
- D1 min
- 90.67мм
Производство
- Сверло / отверстие под нарезание
- 91мм
- As nom
- 6539.266мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀98
точная сборка
2-й ряд (H13)
⌀101
средняя сборка
3-й ряд (H14)
⌀107
грубая сборка
Внешняя резьба (винт)
6g- d max
- 94.95мм
- d min
- 94.58мм
- d1 max
- 91.704мм
- d1 min
- 90.931мм
Внутренняя резьба (гайка)
6H- D max
- 95.733мм
- D min
- 95мм
- D1 max
- 92.252мм
- D1 min
- 91.752мм
Производство
- Сверло / отверстие под нарезание
- 92мм
- As nom
- 6674.43мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀98
точная сборка
2-й ряд (H13)
⌀101
средняя сборка
3-й ряд (H14)
⌀107
грубая сборка
Внешняя резьба (винт)
6g- d max
- 94.96мм
- d min
- 94.68мм
- d1 max
- 92.797мм
- d1 min
- 92.241мм
Внутренняя резьба (гайка)
6H- D max
- 95.539мм
- D min
- 95мм
- D1 max
- 93.21мм
- D1 min
- 92.835мм
Производство
- Сверло / отверстие под нарезание
- 93мм
- As nom
- 6810.977мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀98
точная сборка
2-й ряд (H13)
⌀101
средняя сборка
3-й ряд (H14)
⌀107
грубая сборка
Внешняя резьба (винт)
6g- d max
- 94.97мм
- d min
- 94.73мм
- d1 max
- 93.344мм
- d1 min
- 92.89мм
Внутренняя резьба (гайка)
6H- D max
- 95.453мм
- D min
- 95мм
- D1 max
- 93.676мм
- D1 min
- 93.376мм
Производство
- Сверло / отверстие под нарезание
- 93.5мм
- As nom
- 6879.769мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀98
точная сборка
2-й ряд (H13)
⌀101
средняя сборка
3-й ряд (H14)
⌀107
грубая сборка
Внешняя резьба (винт)
6g- d max
- 99.92мм
- d min
- 99.32мм
- d1 max
- 93.425мм
- d1 min
- 92.027мм
Внутренняя резьба (гайка)
6H- D max
- 101.27мм
- D min
- 100мм
- D1 max
- 94.305мм
- D1 min
- 93.505мм
Производство
- Сверло / отверстие под нарезание
- 94мм
- As nom
- 6994.637мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀104
точная сборка
2-й ряд (H13)
⌀107
средняя сборка
3-й ряд (H14)
⌀112
грубая сборка
Внешняя резьба (винт)
6g- d max
- 99.94мм
- d min
- 99.47мм
- d1 max
- 95.61мм
- d1 min
- 94.628мм
Внутренняя резьба (гайка)
6H- D max
- 100.91мм
- D min
- 100мм
- D1 max
- 96.27мм
- D1 min
- 95.67мм
Производство
- Сверло / отверстие под нарезание
- 96мм
- As nom
- 7275.554мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀104
точная сборка
2-й ряд (H13)
⌀107
средняя сборка
3-й ряд (H14)
⌀112
грубая сборка
Внешняя резьба (винт)
6g- d max
- 99.95мм
- d min
- 99.58мм
- d1 max
- 96.704мм
- d1 min
- 95.931мм
Внутренняя резьба (гайка)
6H- D max
- 100.73мм
- D min
- 100мм
- D1 max
- 97.252мм
- D1 min
- 96.752мм
Производство
- Сверло / отверстие под нарезание
- 97мм
- As nom
- 7418.087мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀104
точная сборка
2-й ряд (H13)
⌀107
средняя сборка
3-й ряд (H14)
⌀112
грубая сборка
Внешняя резьба (винт)
6g- d max
- 99.96мм
- d min
- 99.68мм
- d1 max
- 97.797мм
- d1 min
- 97.241мм
Внутренняя резьба (гайка)
6H- D max
- 100.54мм
- D min
- 100мм
- D1 max
- 98.21мм
- D1 min
- 97.835мм
Производство
- Сверло / отверстие под нарезание
- 98мм
- As nom
- 7562.003мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀104
точная сборка
2-й ряд (H13)
⌀107
средняя сборка
3-й ряд (H14)
⌀112
грубая сборка
Внешняя резьба (винт)
6g- d max
- 99.97мм
- d min
- 99.73мм
- d1 max
- 98.344мм
- d1 min
- 97.89мм
Внутренняя резьба (гайка)
6H- D max
- 100.45мм
- D min
- 100мм
- D1 max
- 98.676мм
- D1 min
- 98.376мм
Производство
- Сверло / отверстие под нарезание
- 98.5мм
- As nom
- 7634.479мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀104
точная сборка
2-й ряд (H13)
⌀107
средняя сборка
3-й ряд (H14)
⌀112
грубая сборка
Внешняя резьба (винт)
6g- d max
- 104.9мм
- d min
- 104.3мм
- d1 max
- 98.425мм
- d1 min
- 97.027мм
Внутренняя резьба (гайка)
6H- D max
- 106.27мм
- D min
- 105мм
- D1 max
- 99.305мм
- D1 min
- 98.505мм
Производство
- Сверло / отверстие под нарезание
- 99мм
- As nom
- 7755.458мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀109
точная сборка
2-й ряд (H13)
⌀112
средняя сборка
3-й ряд (H14)
⌀117
грубая сборка
Внешняя резьба (винт)
6g- d max
- 104.9мм
- d min
- 104.5мм
- d1 max
- 100.61мм
- d1 min
- 99.628мм
Внутренняя резьба (гайка)
6H- D max
- 105.91мм
- D min
- 105мм
- D1 max
- 101.27мм
- D1 min
- 100.67мм
Производство
- Сверло / отверстие под нарезание
- 101мм
- As nom
- 8051.113мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀109
точная сборка
2-й ряд (H13)
⌀112
средняя сборка
3-й ряд (H14)
⌀117
грубая сборка
Внешняя резьба (винт)
6g- d max
- 105мм
- d min
- 104.6мм
- d1 max
- 101.7мм
- d1 min
- 100.93мм
Внутренняя резьба (гайка)
6H- D max
- 105.73мм
- D min
- 105мм
- D1 max
- 102.25мм
- D1 min
- 101.75мм
Производство
- Сверло / отверстие под нарезание
- 102мм
- As nom
- 8201.015мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀109
точная сборка
2-й ряд (H13)
⌀112
средняя сборка
3-й ряд (H14)
⌀117
грубая сборка
Внешняя резьба (винт)
6g- d max
- 105мм
- d min
- 104.7мм
- d1 max
- 102.8мм
- d1 min
- 102.24мм
Внутренняя резьба (гайка)
6H- D max
- 105.54мм
- D min
- 105мм
- D1 max
- 103.21мм
- D1 min
- 102.84мм
Производство
- Сверло / отверстие под нарезание
- 103мм
- As nom
- 8352.299мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀109
точная сборка
2-й ряд (H13)
⌀112
средняя сборка
3-й ряд (H14)
⌀117
грубая сборка
Внешняя резьба (винт)
6g- d max
- 105мм
- d min
- 104.7мм
- d1 max
- 103.34мм
- d1 min
- 102.89мм
Внутренняя резьба (гайка)
6H- D max
- 105.45мм
- D min
- 105мм
- D1 max
- 103.68мм
- D1 min
- 103.38мм
Производство
- Сверло / отверстие под нарезание
- 103.5мм
- As nom
- 8428.459мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀109
точная сборка
2-й ряд (H13)
⌀112
средняя сборка
3-й ряд (H14)
⌀117
грубая сборка
Внешняя резьба (винт)
6g- d max
- 109.9мм
- d min
- 109.3мм
- d1 max
- 103.43мм
- d1 min
- 102.03мм
Внутренняя резьба (гайка)
6H- D max
- 111.27мм
- D min
- 110мм
- D1 max
- 104.31мм
- D1 min
- 103.51мм
Производство
- Сверло / отверстие под нарезание
- 104мм
- As nom
- 8555.549мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀114
точная сборка
2-й ряд (H13)
⌀117
средняя сборка
3-й ряд (H14)
⌀122
грубая сборка
Внешняя резьба (винт)
6g- d max
- 109.9мм
- d min
- 109.5мм
- d1 max
- 105.61мм
- d1 min
- 104.63мм
Внутренняя резьба (гайка)
6H- D max
- 110.91мм
- D min
- 110мм
- D1 max
- 106.27мм
- D1 min
- 105.67мм
Производство
- Сверло / отверстие под нарезание
- 106мм
- As nom
- 8865.942мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀114
точная сборка
2-й ряд (H13)
⌀117
средняя сборка
3-й ряд (H14)
⌀122
грубая сборка
Внешняя резьба (винт)
6g- d max
- 110мм
- d min
- 109.6мм
- d1 max
- 106.7мм
- d1 min
- 105.93мм
Внутренняя резьба (гайка)
6H- D max
- 110.73мм
- D min
- 110мм
- D1 max
- 107.25мм
- D1 min
- 106.75мм
Производство
- Сверло / отверстие под нарезание
- 107мм
- As nom
- 9023.212мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀114
точная сборка
2-й ряд (H13)
⌀117
средняя сборка
3-й ряд (H14)
⌀122
грубая сборка
Внешняя резьба (винт)
6g- d max
- 110мм
- d min
- 109.7мм
- d1 max
- 107.8мм
- d1 min
- 107.24мм
Внутренняя резьба (гайка)
6H- D max
- 110.54мм
- D min
- 110мм
- D1 max
- 108.21мм
- D1 min
- 107.84мм
Производство
- Сверло / отверстие под нарезание
- 108мм
- As nom
- 9181.864мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀114
точная сборка
2-й ряд (H13)
⌀117
средняя сборка
3-й ряд (H14)
⌀122
грубая сборка
Внешняя резьба (винт)
6g- d max
- 110мм
- d min
- 109.7мм
- d1 max
- 108.34мм
- d1 min
- 107.89мм
Внутренняя резьба (гайка)
6H- D max
- 110.45мм
- D min
- 110мм
- D1 max
- 108.68мм
- D1 min
- 108.38мм
Производство
- Сверло / отверстие под нарезание
- 108.5мм
- As nom
- 9261.709мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀114
точная сборка
2-й ряд (H13)
⌀117
средняя сборка
3-й ряд (H14)
⌀122
грубая сборка
Внешняя резьба (винт)
6g- d max
- 114.9мм
- d min
- 114.3мм
- d1 max
- 108.43мм
- d1 min
- 107.03мм
Внутренняя резьба (гайка)
6H- D max
- 116.27мм
- D min
- 115мм
- D1 max
- 109.31мм
- D1 min
- 108.51мм
Производство
- Сверло / отверстие под нарезание
- 109мм
- As nom
- 9394.911мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀119
точная сборка
2-й ряд (H13)
⌀122
средняя сборка
3-й ряд (H14)
⌀127
грубая сборка
Внешняя резьба (винт)
6g- d max
- 114.9мм
- d min
- 114.5мм
- d1 max
- 110.61мм
- d1 min
- 109.63мм
Внутренняя резьба (гайка)
6H- D max
- 115.91мм
- D min
- 115мм
- D1 max
- 111.27мм
- D1 min
- 110.67мм
Производство
- Сверло / отверстие под нарезание
- 111мм
- As nom
- 9720.04мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀119
точная сборка
2-й ряд (H13)
⌀122
средняя сборка
3-й ряд (H14)
⌀127
грубая сборка
Внешняя резьба (винт)
6g- d max
- 115мм
- d min
- 114.6мм
- d1 max
- 111.7мм
- d1 min
- 110.93мм
Внутренняя резьба (гайка)
6H- D max
- 115.73мм
- D min
- 115мм
- D1 max
- 112.25мм
- D1 min
- 111.75мм
Производство
- Сверло / отверстие под нарезание
- 112мм
- As nom
- 9884.679мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀119
точная сборка
2-й ряд (H13)
⌀122
средняя сборка
3-й ряд (H14)
⌀127
грубая сборка
Внешняя резьба (винт)
6g- d max
- 115мм
- d min
- 114.7мм
- d1 max
- 112.8мм
- d1 min
- 112.24мм
Внутренняя резьба (гайка)
6H- D max
- 115.54мм
- D min
- 115мм
- D1 max
- 113.21мм
- D1 min
- 112.84мм
Производство
- Сверло / отверстие под нарезание
- 113мм
- As nom
- 10050.7мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀119
точная сборка
2-й ряд (H13)
⌀122
средняя сборка
3-й ряд (H14)
⌀127
грубая сборка
Внешняя резьба (винт)
6g- d max
- 115мм
- d min
- 114.7мм
- d1 max
- 113.34мм
- d1 min
- 112.89мм
Внутренняя резьба (гайка)
6H- D max
- 115.45мм
- D min
- 115мм
- D1 max
- 113.68мм
- D1 min
- 113.38мм
Производство
- Сверло / отверстие под нарезание
- 113.5мм
- As nom
- 10134.229мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀119
точная сборка
2-й ряд (H13)
⌀122
средняя сборка
3-й ряд (H14)
⌀127
грубая сборка
Внешняя резьба (винт)
6g- d max
- 119.9мм
- d min
- 119.3мм
- d1 max
- 113.43мм
- d1 min
- 112.03мм
Внутренняя резьба (гайка)
6H- D max
- 121.27мм
- D min
- 120мм
- D1 max
- 114.31мм
- D1 min
- 113.51мм
Производство
- Сверло / отверстие под нарезание
- 114мм
- As nom
- 10273.542мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀124
точная сборка
2-й ряд (H13)
⌀127
средняя сборка
3-й ряд (H14)
⌀132
грубая сборка
Внешняя резьба (винт)
6g- d max
- 119.9мм
- d min
- 119.5мм
- d1 max
- 115.61мм
- d1 min
- 114.63мм
Внутренняя резьба (гайка)
6H- D max
- 120.91мм
- D min
- 120мм
- D1 max
- 116.27мм
- D1 min
- 115.67мм
Производство
- Сверло / отверстие под нарезание
- 116мм
- As nom
- 10613.409мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀124
точная сборка
2-й ряд (H13)
⌀127
средняя сборка
3-й ряд (H14)
⌀132
грубая сборка
Внешняя резьба (винт)
6g- d max
- 120мм
- d min
- 119.6мм
- d1 max
- 116.7мм
- d1 min
- 115.93мм
Внутренняя резьба (гайка)
6H- D max
- 120.73мм
- D min
- 120мм
- D1 max
- 117.25мм
- D1 min
- 116.75мм
Производство
- Сверло / отверстие под нарезание
- 117мм
- As nom
- 10785.416мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀124
точная сборка
2-й ряд (H13)
⌀127
средняя сборка
3-й ряд (H14)
⌀132
грубая сборка
Внешняя резьба (винт)
6g- d max
- 120мм
- d min
- 119.7мм
- d1 max
- 117.8мм
- d1 min
- 117.24мм
Внутренняя резьба (гайка)
6H- D max
- 120.54мм
- D min
- 120мм
- D1 max
- 118.21мм
- D1 min
- 117.84мм
Производство
- Сверло / отверстие под нарезание
- 118мм
- As nom
- 10958.806мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀124
точная сборка
2-й ряд (H13)
⌀127
средняя сборка
3-й ряд (H14)
⌀132
грубая сборка
Внешняя резьба (винт)
6g- d max
- 120мм
- d min
- 119.7мм
- d1 max
- 118.34мм
- d1 min
- 117.89мм
Внутренняя резьба (гайка)
6H- D max
- 120.45мм
- D min
- 120мм
- D1 max
- 118.68мм
- D1 min
- 118.38мм
Производство
- Сверло / отверстие под нарезание
- 118.5мм
- As nom
- 11046.019мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀124
точная сборка
2-й ряд (H13)
⌀127
средняя сборка
3-й ряд (H14)
⌀132
грубая сборка
Внешняя резьба (винт)
6g- d max
- 124.9мм
- d min
- 124.2мм
- d1 max
- 116.24мм
- d1 min
- 114.44мм
Внутренняя резьба (гайка)
6H- D max
- 126.61мм
- D min
- 125мм
- D1 max
- 117.34мм
- D1 min
- 116.34мм
Производство
- Сверло / отверстие под нарезание
- 117мм
- As nom
- 10842.37мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀129
точная сборка
2-й ряд (H13)
⌀132
средняя сборка
3-й ряд (H14)
⌀137
грубая сборка
Внешняя резьба (винт)
6g- d max
- 124.9мм
- d min
- 124.2мм
- d1 max
- 118.43мм
- d1 min
- 117.03мм
Внутренняя резьба (гайка)
6H- D max
- 126.27мм
- D min
- 125мм
- D1 max
- 119.31мм
- D1 min
- 118.51мм
Производство
- Сверло / отверстие под нарезание
- 119мм
- As nom
- 11191.443мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀129
точная сборка
2-й ряд (H13)
⌀132
средняя сборка
3-й ряд (H14)
⌀137
грубая сборка
Внешняя резьба (винт)
6g- d max
- 124.9мм
- d min
- 124.3мм
- d1 max
- 120.61мм
- d1 min
- 119.63мм
Внутренняя резьба (гайка)
6H- D max
- 125.91мм
- D min
- 125мм
- D1 max
- 121.27мм
- D1 min
- 120.67мм
Производство
- Сверло / отверстие под нарезание
- 121мм
- As nom
- 11546.047мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀129
точная сборка
2-й ряд (H13)
⌀132
средняя сборка
3-й ряд (H14)
⌀137
грубая сборка
Внешняя резьба (винт)
6g- d max
- 125мм
- d min
- 124.5мм
- d1 max
- 121.7мм
- d1 min
- 120.93мм
Внутренняя резьба (гайка)
6H- D max
- 125.73мм
- D min
- 125мм
- D1 max
- 122.25мм
- D1 min
- 121.75мм
Производство
- Сверло / отверстие под нарезание
- 122мм
- As nom
- 11725.423мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀129
точная сборка
2-й ряд (H13)
⌀132
средняя сборка
3-й ряд (H14)
⌀137
грубая сборка
Внешняя резьба (винт)
6g- d max
- 125мм
- d min
- 124.6мм
- d1 max
- 122.8мм
- d1 min
- 122.24мм
Внутренняя резьба (гайка)
6H- D max
- 125.54мм
- D min
- 125мм
- D1 max
- 123.21мм
- D1 min
- 122.84мм
Производство
- Сверло / отверстие под нарезание
- 123мм
- As nom
- 11906.181мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀129
точная сборка
2-й ряд (H13)
⌀132
средняя сборка
3-й ряд (H14)
⌀137
грубая сборка
Внешняя резьба (винт)
6g- d max
- 125мм
- d min
- 124.7мм
- d1 max
- 123.34мм
- d1 min
- 122.89мм
Внутренняя резьба (гайка)
6H- D max
- 125.45мм
- D min
- 125мм
- D1 max
- 123.68мм
- D1 min
- 123.38мм
Производство
- Сверло / отверстие под нарезание
- 123.5мм
- As nom
- 11997.079мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀129
точная сборка
2-й ряд (H13)
⌀132
средняя сборка
3-й ряд (H14)
⌀137
грубая сборка
Внешняя резьба (винт)
6g- d max
- 129.9мм
- d min
- 124.7мм
- d1 max
- 121.24мм
- d1 min
- 119.44мм
Внутренняя резьба (гайка)
6H- D max
- 131.61мм
- D min
- 130мм
- D1 max
- 122.34мм
- D1 min
- 121.34мм
Производство
- Сверло / отверстие под нарезание
- 122мм
- As nom
- 11784.804мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀134
точная сборка
2-й ряд (H13)
⌀137
средняя сборка
3-й ряд (H14)
⌀144
грубая сборка
Внешняя резьба (винт)
6g- d max
- 129.9мм
- d min
- 129.2мм
- d1 max
- 123.43мм
- d1 min
- 122.03мм
Внутренняя резьба (гайка)
6H- D max
- 131.27мм
- D min
- 130мм
- D1 max
- 124.31мм
- D1 min
- 123.51мм
Производство
- Сверло / отверстие под нарезание
- 124мм
- As nom
- 12148.614мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀134
точная сборка
2-й ряд (H13)
⌀137
средняя сборка
3-й ряд (H14)
⌀144
грубая сборка
Внешняя резьба (винт)
6g- d max
- 129.9мм
- d min
- 129.3мм
- d1 max
- 125.61мм
- d1 min
- 124.63мм
Внутренняя резьба (гайка)
6H- D max
- 130.91мм
- D min
- 130мм
- D1 max
- 126.27мм
- D1 min
- 125.67мм
Производство
- Сверло / отверстие под нарезание
- 126мм
- As nom
- 12517.955мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀134
точная сборка
2-й ряд (H13)
⌀137
средняя сборка
3-й ряд (H14)
⌀144
грубая сборка
Внешняя резьба (винт)
6g- d max
- 130мм
- d min
- 129.5мм
- d1 max
- 126.7мм
- d1 min
- 125.93мм
Внутренняя резьба (гайка)
6H- D max
- 130.73мм
- D min
- 130мм
- D1 max
- 127.25мм
- D1 min
- 126.75мм
Производство
- Сверло / отверстие под нарезание
- 127мм
- As nom
- 12704.7мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀134
точная сборка
2-й ряд (H13)
⌀137
средняя сборка
3-й ряд (H14)
⌀144
грубая сборка
Внешняя резьба (винт)
6g- d max
- 130мм
- d min
- 129.6мм
- d1 max
- 127.8мм
- d1 min
- 127.24мм
Внутренняя резьба (гайка)
6H- D max
- 130.54мм
- D min
- 130мм
- D1 max
- 128.21мм
- D1 min
- 127.84мм
Производство
- Сверло / отверстие под нарезание
- 128мм
- As nom
- 12892.827мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀134
точная сборка
2-й ряд (H13)
⌀137
средняя сборка
3-й ряд (H14)
⌀144
грубая сборка
Внешняя резьба (винт)
6g- d max
- 130мм
- d min
- 129.7мм
- d1 max
- 128.34мм
- d1 min
- 127.89мм
Внутренняя резьба (гайка)
6H- D max
- 130.45мм
- D min
- 130мм
- D1 max
- 128.68мм
- D1 min
- 128.38мм
Производство
- Сверло / отверстие под нарезание
- 128.5мм
- As nom
- 12987.409мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀134
точная сборка
2-й ряд (H13)
⌀137
средняя сборка
3-й ряд (H14)
⌀144
грубая сборка
Внешняя резьба (винт)
6g- d max
- 134.9мм
- d min
- 129.7мм
- d1 max
- 128.43мм
- d1 min
- 127.03мм
Внутренняя резьба (гайка)
6H- D max
- 136.27мм
- D min
- 135мм
- D1 max
- 129.31мм
- D1 min
- 128.51мм
Производство
- Сверло / отверстие под нарезание
- 129мм
- As nom
- 13145.055мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 134.9мм
- d min
- 134.3мм
- d1 max
- 130.61мм
- d1 min
- 129.63мм
Внутренняя резьба (гайка)
6H- D max
- 135.91мм
- D min
- 135мм
- D1 max
- 131.27мм
- D1 min
- 130.67мм
Производство
- Сверло / отверстие под нарезание
- 131мм
- As nom
- 13529.133мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 135мм
- d min
- 134.5мм
- d1 max
- 131.7мм
- d1 min
- 130.93мм
Внутренняя резьба (гайка)
6H- D max
- 135.73мм
- D min
- 135мм
- D1 max
- 132.25мм
- D1 min
- 131.75мм
Производство
- Сверло / отверстие под нарезание
- 132мм
- As nom
- 13723.246мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 135мм
- d min
- 134.6мм
- d1 max
- 132.8мм
- d1 min
- 132.24мм
Внутренняя резьба (гайка)
6H- D max
- 135.54мм
- D min
- 135мм
- D1 max
- 133.21мм
- D1 min
- 132.84мм
Производство
- Сверло / отверстие под нарезание
- 133мм
- As nom
- 13918.742мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 135мм
- d min
- 134.7мм
- d1 max
- 133.34мм
- d1 min
- 132.89мм
Внутренняя резьба (гайка)
6H- D max
- 135.45мм
- D min
- 135мм
- D1 max
- 133.68мм
- D1 min
- 133.38мм
Производство
- Сверло / отверстие под нарезание
- 133.5мм
- As nom
- 14017.008мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 139.9мм
- d min
- 134.7мм
- d1 max
- 131.24мм
- d1 min
- 129.44мм
Внутренняя резьба (гайка)
6H- D max
- 141.61мм
- D min
- 140мм
- D1 max
- 132.34мм
- D1 min
- 131.34мм
Производство
- Сверло / отверстие под нарезание
- 132мм
- As nom
- 13787.481мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀144
точная сборка
2-й ряд (H13)
⌀147
средняя сборка
3-й ряд (H14)
⌀155
грубая сборка
Внешняя резьба (винт)
6g- d max
- 139.9мм
- d min
- 139.2мм
- d1 max
- 133.43мм
- d1 min
- 132.03мм
Внутренняя резьба (гайка)
6H- D max
- 141.21мм
- D min
- 140мм
- D1 max
- 134.31мм
- D1 min
- 133.51мм
Производство
- Сверло / отверстие под нарезание
- 134мм
- As nom
- 14180.766мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀144
точная сборка
2-й ряд (H13)
⌀147
средняя сборка
3-й ряд (H14)
⌀155
грубая сборка
Внешняя резьба (винт)
6g- d max
- 139.9мм
- d min
- 139.5мм
- d1 max
- 135.61мм
- d1 min
- 134.63мм
Внутренняя резьба (гайка)
6H- D max
- 140.91мм
- D min
- 140мм
- D1 max
- 136.27мм
- D1 min
- 135.67мм
Производство
- Сверло / отверстие под нарезание
- 136мм
- As nom
- 14579.581мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀144
точная сборка
2-й ряд (H13)
⌀147
средняя сборка
3-й ряд (H14)
⌀155
грубая сборка
Внешняя резьба (винт)
6g- d max
- 140мм
- d min
- 139.6мм
- d1 max
- 136.7мм
- d1 min
- 135.93мм
Внутренняя резьба (гайка)
6H- D max
- 140.73мм
- D min
- 140мм
- D1 max
- 137.25мм
- D1 min
- 136.75мм
Производство
- Сверло / отверстие под нарезание
- 137мм
- As nom
- 14781.063мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀144
точная сборка
2-й ряд (H13)
⌀147
средняя сборка
3-й ряд (H14)
⌀155
грубая сборка
Внешняя резьба (винт)
6g- d max
- 140мм
- d min
- 139.7мм
- d1 max
- 137.8мм
- d1 min
- 137.24мм
Внутренняя резьба (гайка)
6H- D max
- 140.54мм
- D min
- 140мм
- D1 max
- 138.21мм
- D1 min
- 137.84мм
Производство
- Сверло / отверстие под нарезание
- 138мм
- As nom
- 14983.927мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀144
точная сборка
2-й ряд (H13)
⌀147
средняя сборка
3-й ряд (H14)
⌀155
грубая сборка
Внешняя резьба (винт)
6g- d max
- 140мм
- d min
- 139.7мм
- d1 max
- 138.34мм
- d1 min
- 137.89мм
Внутренняя резьба (гайка)
6H- D max
- 140.45мм
- D min
- 140мм
- D1 max
- 138.68мм
- D1 min
- 138.38мм
Производство
- Сверло / отверстие под нарезание
- 138.5мм
- As nom
- 15085.878мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀144
точная сборка
2-й ряд (H13)
⌀147
средняя сборка
3-й ряд (H14)
⌀155
грубая сборка
Внешняя резьба (винт)
6g- d max
- 144.9мм
- d min
- 144.3мм
- d1 max
- 138.43мм
- d1 min
- 137.03мм
Внутренняя резьба (гайка)
6H- D max
- 146.27мм
- D min
- 145мм
- D1 max
- 139.31мм
- D1 min
- 138.51мм
Производство
- Сверло / отверстие под нарезание
- 139мм
- As nom
- 15255.747мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 144.9мм
- d min
- 144.5мм
- d1 max
- 140.61мм
- d1 min
- 139.63мм
Внутренняя резьба (гайка)
6H- D max
- 145.91мм
- D min
- 145мм
- D1 max
- 141.27мм
- D1 min
- 140.67мм
Производство
- Сверло / отверстие под нарезание
- 141мм
- As nom
- 15669.299мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 145мм
- d min
- 144.6мм
- d1 max
- 141.7мм
- d1 min
- 140.93мм
Внутренняя резьба (гайка)
6H- D max
- 145.73мм
- D min
- 145мм
- D1 max
- 142.25мм
- D1 min
- 141.75мм
Производство
- Сверло / отверстие под нарезание
- 142мм
- As nom
- 15878.15мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 145мм
- d min
- 144.7мм
- d1 max
- 142.8мм
- d1 min
- 142.24мм
Внутренняя резьба (гайка)
6H- D max
- 145.54мм
- D min
- 145мм
- D1 max
- 143.21мм
- D1 min
- 142.84мм
Производство
- Сверло / отверстие под нарезание
- 143мм
- As nom
- 16088.383мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 145мм
- d min
- 144.7мм
- d1 max
- 143.34мм
- d1 min
- 142.89мм
Внутренняя резьба (гайка)
6H- D max
- 145.45мм
- D min
- 145мм
- D1 max
- 143.68мм
- D1 min
- 143.38мм
Производство
- Сверло / отверстие под нарезание
- 143.5мм
- As nom
- 16194.018мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 149.9мм
- d min
- 149.2мм
- d1 max
- 141.24мм
- d1 min
- 139.44мм
Внутренняя резьба (гайка)
6H- D max
- 151.61мм
- D min
- 150мм
- D1 max
- 142.34мм
- D1 min
- 141.34мм
Производство
- Сверло / отверстие под нарезание
- 142мм
- As nom
- 15947.238мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀155
точная сборка
2-й ряд (H13)
⌀158
средняя сборка
3-й ряд (H14)
⌀165
грубая сборка
Внешняя резьба (винт)
6g- d max
- 149.9мм
- d min
- 149.3мм
- d1 max
- 143.43мм
- d1 min
- 142.03мм
Внутренняя резьба (гайка)
6H- D max
- 151.27мм
- D min
- 150мм
- D1 max
- 144.31мм
- D1 min
- 143.51мм
Производство
- Сверло / отверстие под нарезание
- 144мм
- As nom
- 16369.997мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀155
точная сборка
2-й ряд (H13)
⌀158
средняя сборка
3-й ряд (H14)
⌀165
грубая сборка
Внешняя резьба (винт)
6g- d max
- 149.9мм
- d min
- 149.5мм
- d1 max
- 145.61мм
- d1 min
- 144.63мм
Внутренняя резьба (гайка)
6H- D max
- 150.91мм
- D min
- 150мм
- D1 max
- 146.27мм
- D1 min
- 145.67мм
Производство
- Сверло / отверстие под нарезание
- 146мм
- As nom
- 16798.287мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀155
точная сборка
2-й ряд (H13)
⌀158
средняя сборка
3-й ряд (H14)
⌀165
грубая сборка
Внешняя резьба (винт)
6g- d max
- 150мм
- d min
- 149.6мм
- d1 max
- 146.7мм
- d1 min
- 145.93мм
Внутренняя резьба (гайка)
6H- D max
- 150.73мм
- D min
- 150мм
- D1 max
- 147.25мм
- D1 min
- 146.75мм
Производство
- Сверло / отверстие под нарезание
- 147мм
- As nom
- 17014.506мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀155
точная сборка
2-й ряд (H13)
⌀158
средняя сборка
3-й ряд (H14)
⌀165
грубая сборка
Внешняя резьба (винт)
6g- d max
- 150мм
- d min
- 149.7мм
- d1 max
- 147.8мм
- d1 min
- 147.24мм
Внутренняя резьба (гайка)
6H- D max
- 150.54мм
- D min
- 150мм
- D1 max
- 148.21мм
- D1 min
- 147.84мм
Производство
- Сверло / отверстие под нарезание
- 148мм
- As nom
- 17232.108мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀155
точная сборка
2-й ряд (H13)
⌀158
средняя сборка
3-й ряд (H14)
⌀165
грубая сборка
Внешняя резьба (винт)
6g- d max
- 150мм
- d min
- 149.7мм
- d1 max
- 148.34мм
- d1 min
- 147.89мм
Внутренняя резьба (гайка)
6H- D max
- 150.45мм
- D min
- 150мм
- D1 max
- 148.68мм
- D1 min
- 148.38мм
Производство
- Сверло / отверстие под нарезание
- 148.5мм
- As nom
- 17341.427мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀155
точная сборка
2-й ряд (H13)
⌀158
средняя сборка
3-й ряд (H14)
⌀165
грубая сборка
Внешняя резьба (винт)
6g- d max
- 154.9мм
- d min
- 154.3мм
- d1 max
- 148.34мм
- d1 min
- 147.03мм
Внутренняя резьба (гайка)
6H- D max
- 156.27мм
- D min
- 155мм
- D1 max
- 149.31мм
- D1 min
- 148.51мм
Производство
- Сверло / отверстие под нарезание
- 149мм
- As nom
- 17523.518мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 154.9мм
- d min
- 154.5мм
- d1 max
- 150.61мм
- d1 min
- 149.63мм
Внутренняя резьба (гайка)
6H- D max
- 155.91мм
- D min
- 155мм
- D1 max
- 151.27мм
- D1 min
- 150.67мм
Производство
- Сверло / отверстие под нарезание
- 151мм
- As nom
- 17966.545мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 155мм
- d min
- 154.6мм
- d1 max
- 151.7мм
- d1 min
- 150.93мм
Внутренняя резьба (гайка)
6H- D max
- 155.73мм
- D min
- 155мм
- D1 max
- 152.25мм
- D1 min
- 151.75мм
Производство
- Сверло / отверстие под нарезание
- 152мм
- As nom
- 18190.132мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 155мм
- d min
- 154.7мм
- d1 max
- 152.8мм
- d1 min
- 152.24мм
Внутренняя резьба (гайка)
6H- D max
- 155.54мм
- D min
- 155мм
- D1 max
- 153.21мм
- D1 min
- 152.84мм
Производство
- Сверло / отверстие под нарезание
- 153мм
- As nom
- 18415.103мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 159.9мм
- d min
- 159.2мм
- d1 max
- 151.24мм
- d1 min
- 149.44мм
Внутренняя резьба (гайка)
6H- D max
- 161.61мм
- D min
- 160мм
- D1 max
- 152.34мм
- D1 min
- 151.34мм
Производство
- Сверло / отверстие под нарезание
- 152мм
- As nom
- 18264.075мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀165
точная сборка
2-й ряд (H13)
⌀168
средняя сборка
3-й ряд (H14)
⌀175
грубая сборка
Внешняя резьба (винт)
6g- d max
- 159.9мм
- d min
- 159.3мм
- d1 max
- 153.43мм
- d1 min
- 152.03мм
Внутренняя резьба (гайка)
6H- D max
- 161.27мм
- D min
- 160мм
- D1 max
- 154.31мм
- D1 min
- 153.51мм
Производство
- Сверло / отверстие под нарезание
- 154мм
- As nom
- 18716.308мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀165
точная сборка
2-й ряд (H13)
⌀168
средняя сборка
3-й ряд (H14)
⌀175
грубая сборка
Внешняя резьба (винт)
6g- d max
- 159.9мм
- d min
- 159.5мм
- d1 max
- 155.61мм
- d1 min
- 154.63мм
Внутренняя резьба (гайка)
6H- D max
- 160.91мм
- D min
- 160мм
- D1 max
- 156.27мм
- D1 min
- 155.67мм
Производство
- Сверло / отверстие под нарезание
- 156мм
- As nom
- 19174.073мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀165
точная сборка
2-й ряд (H13)
⌀168
средняя сборка
3-й ряд (H14)
⌀175
грубая сборка
Внешняя резьба (винт)
6g- d max
- 160мм
- d min
- 159.6мм
- d1 max
- 156.7мм
- d1 min
- 155.93мм
Внутренняя резьба (гайка)
6H- D max
- 160.73мм
- D min
- 160мм
- D1 max
- 157.25мм
- D1 min
- 156.75мм
Производство
- Сверло / отверстие под нарезание
- 157мм
- As nom
- 19405.029мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀165
точная сборка
2-й ряд (H13)
⌀168
средняя сборка
3-й ряд (H14)
⌀175
грубая сборка
Внешняя резьба (винт)
6g- d max
- 160мм
- d min
- 159.7мм
- d1 max
- 157.8мм
- d1 min
- 157.24мм
Внутренняя резьба (гайка)
6H- D max
- 160.54мм
- D min
- 160мм
- D1 max
- 158.21мм
- D1 min
- 157.84мм
Производство
- Сверло / отверстие под нарезание
- 158мм
- As nom
- 19637.368мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Сквозные отверстия под крепёж — ГОСТ 11284
1-й ряд (H12)
⌀165
точная сборка
2-й ряд (H13)
⌀168
средняя сборка
3-й ряд (H14)
⌀175
грубая сборка
Внешняя резьба (винт)
6g- d max
- 164.9мм
- d min
- 164.3мм
- d1 max
- 158.43мм
- d1 min
- 157.03мм
Внутренняя резьба (гайка)
6H- D max
- 166.27мм
- D min
- 165мм
- D1 max
- 159.31мм
- D1 min
- 158.51мм
Производство
- Сверло / отверстие под нарезание
- 159мм
- As nom
- 19948.369мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 164.9мм
- d min
- 164.5мм
- d1 max
- 160.61мм
- d1 min
- 159.63мм
Внутренняя резьба (гайка)
6H- D max
- 165.91мм
- D min
- 165мм
- D1 max
- 161.27мм
- D1 min
- 160.67мм
Производство
- Сверло / отверстие под нарезание
- 161мм
- As nom
- 20420.87мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 165мм
- d min
- 164.6мм
- d1 max
- 161.7мм
- d1 min
- 160.93мм
Внутренняя резьба (гайка)
6H- D max
- 165.73мм
- D min
- 165мм
- D1 max
- 162.25мм
- D1 min
- 161.75мм
Производство
- Сверло / отверстие под нарезание
- 162мм
- As nom
- 20659.195мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 165мм
- d min
- 164.7мм
- d1 max
- 162.8мм
- d1 min
- 162.24мм
Внутренняя резьба (гайка)
6H- D max
- 165.54мм
- D min
- 165мм
- D1 max
- 163.21мм
- D1 min
- 162.84мм
Производство
- Сверло / отверстие под нарезание
- 163мм
- As nom
- 20898.902мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 169.9мм
- d min
- 169.2мм
- d1 max
- 161.24мм
- d1 min
- 159.44мм
Внутренняя резьба (гайка)
6H- D max
- 171.61мм
- D min
- 170мм
- D1 max
- 162.34мм
- D1 min
- 161.34мм
Производство
- Сверло / отверстие под нарезание
- 162мм
- As nom
- 20737.991мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 169.9мм
- d min
- 169.3мм
- d1 max
- 163.43мм
- d1 min
- 162.03мм
Внутренняя резьба (гайка)
6H- D max
- 171.27мм
- D min
- 170мм
- D1 max
- 164.31мм
- D1 min
- 163.51мм
Производство
- Сверло / отверстие под нарезание
- 164мм
- As nom
- 21219.699мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 169.9мм
- d min
- 169.5мм
- d1 max
- 165.61мм
- d1 min
- 164.63мм
Внутренняя резьба (гайка)
6H- D max
- 170.91мм
- D min
- 170мм
- D1 max
- 166.27мм
- D1 min
- 165.67мм
Производство
- Сверло / отверстие под нарезание
- 166мм
- As nom
- 21706.938мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 170мм
- d min
- 169.6мм
- d1 max
- 166.7мм
- d1 min
- 165.93мм
Внутренняя резьба (гайка)
6H- D max
- 170.73мм
- D min
- 170мм
- D1 max
- 167.25мм
- D1 min
- 166.75мм
Производство
- Сверло / отверстие под нарезание
- 167мм
- As nom
- 21952.631мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 170мм
- d min
- 169.7мм
- d1 max
- 167.8мм
- d1 min
- 167.24мм
Внутренняя резьба (гайка)
6H- D max
- 170.54мм
- D min
- 170мм
- D1 max
- 168.21мм
- D1 min
- 167.84мм
Производство
- Сверло / отверстие под нарезание
- 168мм
- As nom
- 22199.707мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 174.9мм
- d min
- 174.3мм
- d1 max
- 168.43мм
- d1 min
- 167.03мм
Внутренняя резьба (гайка)
6H- D max
- 176.27мм
- D min
- 175мм
- D1 max
- 169.31мм
- D1 min
- 168.51мм
Производство
- Сверло / отверстие под нарезание
- 169мм
- As nom
- 22530.299мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 174.9мм
- d min
- 174.5мм
- d1 max
- 170.61мм
- d1 min
- 169.63мм
Внутренняя резьба (гайка)
6H- D max
- 175.91мм
- D min
- 175мм
- D1 max
- 171.27мм
- D1 min
- 170.67мм
Производство
- Сверло / отверстие под нарезание
- 171мм
- As nom
- 23032.275мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 175мм
- d min
- 174.6мм
- d1 max
- 171.7мм
- d1 min
- 170.93мм
Внутренняя резьба (гайка)
6H- D max
- 175.73мм
- D min
- 175мм
- D1 max
- 172.25мм
- D1 min
- 171.75мм
Производство
- Сверло / отверстие под нарезание
- 172мм
- As nom
- 23285.337мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 175мм
- d min
- 174.7мм
- d1 max
- 172.8мм
- d1 min
- 172.24мм
Внутренняя резьба (гайка)
6H- D max
- 175.54мм
- D min
- 175мм
- D1 max
- 173.21мм
- D1 min
- 172.84мм
Производство
- Сверло / отверстие под нарезание
- 173мм
- As nom
- 23539.782мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 179.9мм
- d min
- 179.2мм
- d1 max
- 171.24мм
- d1 min
- 169.44мм
Внутренняя резьба (гайка)
6H- D max
- 181.61мм
- D min
- 180мм
- D1 max
- 172.34мм
- D1 min
- 171.34мм
Производство
- Сверло / отверстие под нарезание
- 172мм
- As nom
- 23368.987мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 179.9мм
- d min
- 179.3мм
- d1 max
- 173.43мм
- d1 min
- 172.03мм
Внутренняя резьба (гайка)
6H- D max
- 181.27мм
- D min
- 180мм
- D1 max
- 174.31мм
- D1 min
- 173.51мм
Производство
- Сверло / отверстие под нарезание
- 174мм
- As nom
- 23880.169мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 179.9мм
- d min
- 179.5мм
- d1 max
- 175.61мм
- d1 min
- 174.63мм
Внутренняя резьба (гайка)
6H- D max
- 180.91мм
- D min
- 180мм
- D1 max
- 176.27мм
- D1 min
- 175.67мм
Производство
- Сверло / отверстие под нарезание
- 176мм
- As nom
- 24396.882мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 180мм
- d min
- 179.6мм
- d1 max
- 176.7мм
- d1 min
- 175.93мм
Внутренняя резьба (гайка)
6H- D max
- 180.73мм
- D min
- 180мм
- D1 max
- 177.25мм
- D1 min
- 176.75мм
Производство
- Сверло / отверстие под нарезание
- 177мм
- As nom
- 24657.313мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 180мм
- d min
- 179.7мм
- d1 max
- 177.8мм
- d1 min
- 177.24мм
Внутренняя резьба (гайка)
6H- D max
- 180.54мм
- D min
- 180мм
- D1 max
- 178.21мм
- D1 min
- 177.84мм
Производство
- Сверло / отверстие под нарезание
- 178мм
- As nom
- 24919.126мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 184.9мм
- d min
- 184.3мм
- d1 max
- 178.43мм
- d1 min
- 177.01мм
Внутренняя резьба (гайка)
6H- D max
- 186.29мм
- D min
- 185мм
- D1 max
- 179.31мм
- D1 min
- 178.51мм
Производство
- Сверло / отверстие под нарезание
- 179мм
- As nom
- 25269.309мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 184.9мм
- d min
- 184.5мм
- d1 max
- 180.61мм
- d1 min
- 179.6мм
Внутренняя резьба (гайка)
6H- D max
- 185.95мм
- D min
- 185мм
- D1 max
- 181.27мм
- D1 min
- 180.67мм
Производство
- Сверло / отверстие под нарезание
- 181мм
- As nom
- 25800.76мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 185мм
- d min
- 184.6мм
- d1 max
- 181.7мм
- d1 min
- 180.91мм
Внутренняя резьба (гайка)
6H- D max
- 185.77мм
- D min
- 185мм
- D1 max
- 182.25мм
- D1 min
- 181.75мм
Производство
- Сверло / отверстие под нарезание
- 182мм
- As nom
- 26068.559мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 185мм
- d min
- 184.7мм
- d1 max
- 182.8мм
- d1 min
- 182.22мм
Внутренняя резьба (гайка)
6H- D max
- 185.57мм
- D min
- 185мм
- D1 max
- 183.21мм
- D1 min
- 182.84мм
Производство
- Сверло / отверстие под нарезание
- 183мм
- As nom
- 26337.741мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 189.9мм
- d min
- 189.2мм
- d1 max
- 181.24мм
- d1 min
- 179.42мм
Внутренняя резьба (гайка)
6H- D max
- 191.63мм
- D min
- 190мм
- D1 max
- 182.34мм
- D1 min
- 181.34мм
Производство
- Сверло / отверстие под нарезание
- 182мм
- As nom
- 26157.062мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 189.9мм
- d min
- 189.3мм
- d1 max
- 183.43мм
- d1 min
- 182.01мм
Внутренняя резьба (гайка)
6H- D max
- 191.29мм
- D min
- 190мм
- D1 max
- 184.31мм
- D1 min
- 183.51мм
Производство
- Сверло / отверстие под нарезание
- 184мм
- As nom
- 26697.719мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 189.9мм
- d min
- 189.5мм
- d1 max
- 185.61мм
- d1 min
- 184.6мм
Внутренняя резьба (гайка)
6H- D max
- 190.95мм
- D min
- 190мм
- D1 max
- 186.27мм
- D1 min
- 185.67мм
Производство
- Сверло / отверстие под нарезание
- 186мм
- As nom
- 27243.907мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 190мм
- d min
- 189.6мм
- d1 max
- 186.7мм
- d1 min
- 185.91мм
Внутренняя резьба (гайка)
6H- D max
- 190.77мм
- D min
- 190мм
- D1 max
- 187.25мм
- D1 min
- 186.75мм
Производство
- Сверло / отверстие под нарезание
- 187мм
- As nom
- 27519.075мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 190мм
- d min
- 189.7мм
- d1 max
- 187.8мм
- d1 min
- 187.22мм
Внутренняя резьба (гайка)
6H- D max
- 190.57мм
- D min
- 190мм
- D1 max
- 188.21мм
- D1 min
- 187.84мм
Производство
- Сверло / отверстие под нарезание
- 188мм
- As nom
- 27795.625мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 194.9мм
- d min
- 194.3мм
- d1 max
- 188.43мм
- d1 min
- 187.01мм
Внутренняя резьба (гайка)
6H- D max
- 196.29мм
- D min
- 195мм
- D1 max
- 189.31мм
- D1 min
- 188.51мм
Производство
- Сверло / отверстие под нарезание
- 189мм
- As nom
- 28165.399мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 194.9мм
- d min
- 194.5мм
- d1 max
- 190.61мм
- d1 min
- 189.6мм
Внутренняя резьба (гайка)
6H- D max
- 195.95мм
- D min
- 195мм
- D1 max
- 191.27мм
- D1 min
- 190.67мм
Производство
- Сверло / отверстие под нарезание
- 191мм
- As nom
- 28726.324мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 195мм
- d min
- 194.6мм
- d1 max
- 191.7мм
- d1 min
- 190.91мм
Внутренняя резьба (гайка)
6H- D max
- 195.77мм
- D min
- 195мм
- D1 max
- 192.25мм
- D1 min
- 191.75мм
Производство
- Сверло / отверстие под нарезание
- 192мм
- As nom
- 29008.86мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 195мм
- d min
- 194.7мм
- d1 max
- 192.8мм
- d1 min
- 192.22мм
Внутренняя резьба (гайка)
6H- D max
- 195.57мм
- D min
- 195мм
- D1 max
- 193.21мм
- D1 min
- 192.84мм
Производство
- Сверло / отверстие под нарезание
- 193мм
- As nom
- 29292.779мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 199.9мм
- d min
- 199.2мм
- d1 max
- 191.24мм
- d1 min
- 189.42мм
Внутренняя резьба (гайка)
6H- D max
- 201.63мм
- D min
- 200мм
- D1 max
- 192.34мм
- D1 min
- 191.34мм
Производство
- Сверло / отверстие под нарезание
- 192мм
- As nom
- 29102.217мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 199.9мм
- d min
- 199.3мм
- d1 max
- 193.43мм
- d1 min
- 192.01мм
Внутренняя резьба (гайка)
6H- D max
- 201.29мм
- D min
- 200мм
- D1 max
- 194.31мм
- D1 min
- 193.51мм
Производство
- Сверло / отверстие под нарезание
- 194мм
- As nom
- 29672.349мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 199.9мм
- d min
- 199.5мм
- d1 max
- 195.61мм
- d1 min
- 194.6мм
Внутренняя резьба (гайка)
6H- D max
- 200.95мм
- D min
- 200мм
- D1 max
- 196.27мм
- D1 min
- 195.67мм
Производство
- Сверло / отверстие под нарезание
- 196мм
- As nom
- 30248.011мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 200мм
- d min
- 199.6мм
- d1 max
- 196.7мм
- d1 min
- 195.91мм
Внутренняя резьба (гайка)
6H- D max
- 200.77мм
- D min
- 200мм
- D1 max
- 197.25мм
- D1 min
- 196.75мм
Производство
- Сверло / отверстие под нарезание
- 197мм
- As nom
- 30537.916мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 200мм
- d min
- 199.7мм
- d1 max
- 197.8мм
- d1 min
- 197.22мм
Внутренняя резьба (гайка)
6H- D max
- 200.57мм
- D min
- 200мм
- D1 max
- 198.21мм
- D1 min
- 197.84мм
Производство
- Сверло / отверстие под нарезание
- 198мм
- As nom
- 30829.203мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 204.9мм
- d min
- 204.3мм
- d1 max
- 198.43мм
- d1 min
- 197.01мм
Внутренняя резьба (гайка)
6H- D max
- 206.29мм
- D min
- 205мм
- D1 max
- 199.31мм
- D1 min
- 198.51мм
Производство
- Сверло / отверстие под нарезание
- 199мм
- As nom
- 31218.568мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 204.9мм
- d min
- 204.5мм
- d1 max
- 200.61мм
- d1 min
- 199.6мм
Внутренняя резьба (гайка)
6H- D max
- 205.95мм
- D min
- 205мм
- D1 max
- 201.27мм
- D1 min
- 200.67мм
Производство
- Сверло / отверстие под нарезание
- 201мм
- As nom
- 31808.968мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 205мм
- d min
- 204.6мм
- d1 max
- 201.7мм
- d1 min
- 200.91мм
Внутренняя резьба (гайка)
6H- D max
- 205.77мм
- D min
- 205мм
- D1 max
- 202.25мм
- D1 min
- 201.75мм
Производство
- Сверло / отверстие под нарезание
- 202мм
- As nom
- 32106.241мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 209.9мм
- d min
- 209.2мм
- d1 max
- 201.24мм
- d1 min
- 199.42мм
Внутренняя резьба (гайка)
6H- D max
- 211.63мм
- D min
- 210мм
- D1 max
- 202.34мм
- D1 min
- 201.34мм
Производство
- Сверло / отверстие под нарезание
- 202мм
- As nom
- 32204.452мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 209.9мм
- d min
- 209.3мм
- d1 max
- 203.43мм
- d1 min
- 202.01мм
Внутренняя резьба (гайка)
6H- D max
- 211.29мм
- D min
- 210мм
- D1 max
- 204.31мм
- D1 min
- 203.51мм
Производство
- Сверло / отверстие под нарезание
- 204мм
- As nom
- 32804.058мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 209.9мм
- d min
- 209.5мм
- d1 max
- 205.61мм
- d1 min
- 204.6мм
Внутренняя резьба (гайка)
6H- D max
- 210.95мм
- D min
- 210мм
- D1 max
- 206.27мм
- D1 min
- 205.67мм
Производство
- Сверло / отверстие под нарезание
- 206мм
- As nom
- 33409.194мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 210мм
- d min
- 209.6мм
- d1 max
- 206.7мм
- d1 min
- 205.91мм
Внутренняя резьба (гайка)
6H- D max
- 210.77мм
- D min
- 210мм
- D1 max
- 207.25мм
- D1 min
- 206.75мм
Производство
- Сверло / отверстие под нарезание
- 207мм
- As nom
- 33713.837мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 214.9мм
- d min
- 214.3мм
- d1 max
- 208.43мм
- d1 min
- 207.01мм
Внутренняя резьба (гайка)
6H- D max
- 216.29мм
- D min
- 215мм
- D1 max
- 209.31мм
- D1 min
- 208.51мм
Производство
- Сверло / отверстие под нарезание
- 209мм
- As nom
- 34428.817мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 214.9мм
- d min
- 214.5мм
- d1 max
- 210.61мм
- d1 min
- 209.6мм
Внутренняя резьба (гайка)
6H- D max
- 215.95мм
- D min
- 215мм
- D1 max
- 211.27мм
- D1 min
- 210.67мм
Производство
- Сверло / отверстие под нарезание
- 211мм
- As nom
- 35048.691мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 215мм
- d min
- 214.6мм
- d1 max
- 211.7мм
- d1 min
- 210.91мм
Внутренняя резьба (гайка)
6H- D max
- 215.77мм
- D min
- 215мм
- D1 max
- 212.25мм
- D1 min
- 211.75мм
Производство
- Сверло / отверстие под нарезание
- 212мм
- As nom
- 35360.702мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 219.9мм
- d min
- 219.2мм
- d1 max
- 211.24мм
- d1 min
- 209.42мм
Внутренняя резьба (гайка)
6H- D max
- 221.63мм
- D min
- 220мм
- D1 max
- 212.34мм
- D1 min
- 211.34мм
Производство
- Сверло / отверстие под нарезание
- 212мм
- As nom
- 35463.767мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 219.9мм
- d min
- 219.3мм
- d1 max
- 213.43мм
- d1 min
- 212.01мм
Внутренняя резьба (гайка)
6H- D max
- 221.29мм
- D min
- 220мм
- D1 max
- 214.31мм
- D1 min
- 213.51мм
Производство
- Сверло / отверстие под нарезание
- 214мм
- As nom
- 36092.847мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 219.9мм
- d min
- 219.5мм
- d1 max
- 215.61мм
- d1 min
- 214.6мм
Внутренняя резьба (гайка)
6H- D max
- 220.95мм
- D min
- 220мм
- D1 max
- 216.27мм
- D1 min
- 215.67мм
Производство
- Сверло / отверстие под нарезание
- 216мм
- As nom
- 36727.458мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 220мм
- d min
- 219.6мм
- d1 max
- 216.7мм
- d1 min
- 215.91мм
Внутренняя резьба (гайка)
6H- D max
- 220.77мм
- D min
- 220мм
- D1 max
- 217.25мм
- D1 min
- 216.75мм
Производство
- Сверло / отверстие под нарезание
- 217мм
- As nom
- 37046.837мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 224.9мм
- d min
- 224.5мм
- d1 max
- 218.43мм
- d1 min
- 217.01мм
Внутренняя резьба (гайка)
6H- D max
- 226.29мм
- D min
- 225мм
- D1 max
- 219.31мм
- D1 min
- 218.51мм
Производство
- Сверло / отверстие под нарезание
- 219мм
- As nom
- 37796.146мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 224.9мм
- d min
- 224.5мм
- d1 max
- 220.61мм
- d1 min
- 219.6мм
Внутренняя резьба (гайка)
6H- D max
- 225.95мм
- D min
- 225мм
- D1 max
- 221.27мм
- D1 min
- 220.67мм
Производство
- Сверло / отверстие под нарезание
- 221мм
- As nom
- 38445.494мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 225мм
- d min
- 224.6мм
- d1 max
- 221.7мм
- d1 min
- 220.91мм
Внутренняя резьба (гайка)
6H- D max
- 225.77мм
- D min
- 225мм
- D1 max
- 222.25мм
- D1 min
- 221.75мм
Производство
- Сверло / отверстие под нарезание
- 222мм
- As nom
- 38772.242мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 229.9мм
- d min
- 229.3мм
- d1 max
- 223.43мм
- d1 min
- 222.01мм
Внутренняя резьба (гайка)
6H- D max
- 231.29мм
- D min
- 230мм
- D1 max
- 224.31мм
- D1 min
- 223.51мм
Производство
- Сверло / отверстие под нарезание
- 224мм
- As nom
- 39538.715мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 229.9мм
- d min
- 229.5мм
- d1 max
- 225.61мм
- d1 min
- 224.6мм
Внутренняя резьба (гайка)
6H- D max
- 230.95мм
- D min
- 230мм
- D1 max
- 226.27мм
- D1 min
- 225.67мм
Производство
- Сверло / отверстие под нарезание
- 226мм
- As nom
- 40202.801мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 230мм
- d min
- 229.6мм
- d1 max
- 226.7мм
- d1 min
- 225.91мм
Внутренняя резьба (гайка)
6H- D max
- 230.77мм
- D min
- 230мм
- D1 max
- 227.25мм
- D1 min
- 226.75мм
Производство
- Сверло / отверстие под нарезание
- 227мм
- As nom
- 40536.917мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 234.9мм
- d min
- 234.3мм
- d1 max
- 228.43мм
- d1 min
- 226.97мм
Внутренняя резьба (гайка)
6H- D max
- 236.34мм
- D min
- 235мм
- D1 max
- 229.31мм
- D1 min
- 228.51мм
Производство
- Сверло / отверстие под нарезание
- 229мм
- As nom
- 41320.554мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 234.9мм
- d min
- 234.5мм
- d1 max
- 230.61мм
- d1 min
- 229.6мм
Внутренняя резьба (гайка)
6H- D max
- 235.95мм
- D min
- 235мм
- D1 max
- 231.27мм
- D1 min
- 230.67мм
Производство
- Сверло / отверстие под нарезание
- 231мм
- As nom
- 41999.377мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 235мм
- d min
- 234.6мм
- d1 max
- 231.7мм
- d1 min
- 230.91мм
Внутренняя резьба (гайка)
6H- D max
- 235.77мм
- D min
- 235мм
- D1 max
- 232.25мм
- D1 min
- 231.75мм
Производство
- Сверло / отверстие под нарезание
- 232мм
- As nom
- 42340.862мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 239.9мм
- d min
- 239.2мм
- d1 max
- 231.24мм
- d1 min
- 229.42мм
Внутренняя резьба (гайка)
6H- D max
- 241.63мм
- D min
- 240мм
- D1 max
- 232.34мм
- D1 min
- 231.34мм
Производство
- Сверло / отверстие под нарезание
- 232мм
- As nom
- 42453.634мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 239.9мм
- d min
- 239.3мм
- d1 max
- 233.43мм
- d1 min
- 232.01мм
Внутренняя резьба (гайка)
6H- D max
- 241.29мм
- D min
- 240мм
- D1 max
- 234.31мм
- D1 min
- 233.51мм
Производство
- Сверло / отверстие под нарезание
- 234мм
- As nom
- 43141.663мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 239.9мм
- d min
- 239.5мм
- d1 max
- 235.61мм
- d1 min
- 234.6мм
Внутренняя резьба (гайка)
6H- D max
- 240.95мм
- D min
- 240мм
- D1 max
- 236.27мм
- D1 min
- 235.67мм
Производство
- Сверло / отверстие под нарезание
- 236мм
- As nom
- 43835.223мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 240мм
- d min
- 239.6мм
- d1 max
- 236.7мм
- d1 min
- 235.91мм
Внутренняя резьба (гайка)
6H- D max
- 240.77мм
- D min
- 240мм
- D1 max
- 237.25мм
- D1 min
- 236.75мм
Производство
- Сверло / отверстие под нарезание
- 237мм
- As nom
- 44184.077мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 244.9мм
- d min
- 244.3мм
- d1 max
- 238.43мм
- d1 min
- 237.01мм
Внутренняя резьба (гайка)
6H- D max
- 246.29мм
- D min
- 245мм
- D1 max
- 239.31мм
- D1 min
- 238.51мм
Производство
- Сверло / отверстие под нарезание
- 239мм
- As nom
- 45002.042мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 244.9мм
- d min
- 244.5мм
- d1 max
- 240.61мм
- d1 min
- 239.6мм
Внутренняя резьба (гайка)
6H- D max
- 245.95мм
- D min
- 245мм
- D1 max
- 241.27мм
- D1 min
- 240.67мм
Производство
- Сверло / отверстие под нарезание
- 241мм
- As nom
- 45710.339мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 245мм
- d min
- 244.6мм
- d1 max
- 241.7мм
- d1 min
- 240.91мм
Внутренняя резьба (гайка)
6H- D max
- 245.77мм
- D min
- 245мм
- D1 max
- 242.25мм
- D1 min
- 241.75мм
Производство
- Сверло / отверстие под нарезание
- 242мм
- As nom
- 46066.562мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 249.9мм
- d min
- 249.2мм
- d1 max
- 241.24мм
- d1 min
- 239.42мм
Внутренняя резьба (гайка)
6H- D max
- 251.63мм
- D min
- 250мм
- D1 max
- 242.34мм
- D1 min
- 241.34мм
Производство
- Сверло / отверстие под нарезание
- 242мм
- As nom
- 46184.188мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 249.9мм
- d min
- 249.3мм
- d1 max
- 243.43мм
- d1 min
- 242.01мм
Внутренняя резьба (гайка)
6H- D max
- 251.29мм
- D min
- 250мм
- D1 max
- 244.31мм
- D1 min
- 243.51мм
Производство
- Сверло / отверстие под нарезание
- 244мм
- As nom
- 46901.691мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 249.9мм
- d min
- 249.5мм
- d1 max
- 245.61мм
- d1 min
- 244.6мм
Внутренняя резьба (гайка)
6H- D max
- 250.95мм
- D min
- 250мм
- D1 max
- 246.27мм
- D1 min
- 245.67мм
Производство
- Сверло / отверстие под нарезание
- 246мм
- As nom
- 47624.725мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 250мм
- d min
- 249.6мм
- d1 max
- 246.7мм
- d1 min
- 245.91мм
Внутренняя резьба (гайка)
6H- D max
- 250.77мм
- D min
- 250мм
- D1 max
- 247.25мм
- D1 min
- 246.75мм
Производство
- Сверло / отверстие под нарезание
- 247мм
- As nom
- 47988.316мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 254.9мм
- d min
- 254.3мм
- d1 max
- 248.43мм
- d1 min
- 246.97мм
Внутренняя резьба (гайка)
6H- D max
- 256.34мм
- D min
- 255мм
- D1 max
- 249.31мм
- D1 min
- 248.51мм
Производство
- Сверло / отверстие под нарезание
- 249мм
- As nom
- 48840.61мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 254.9мм
- d min
- 254.5мм
- d1 max
- 250.61мм
- d1 min
- 249.6мм
Внутренняя резьба (гайка)
6H- D max
- 255.95мм
- D min
- 255мм
- D1 max
- 251.27мм
- D1 min
- 250.67мм
Производство
- Сверло / отверстие под нарезание
- 251мм
- As nom
- 49578.381мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 255мм
- d min
- 254.6мм
- d1 max
- 251.7мм
- d1 min
- 250.91мм
Внутренняя резьба (гайка)
6H- D max
- 255.77мм
- D min
- 255мм
- D1 max
- 252.25мм
- D1 min
- 251.75мм
Производство
- Сверло / отверстие под нарезание
- 252мм
- As nom
- 49949.341мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 259.9мм
- d min
- 259.2мм
- d1 max
- 251.24мм
- d1 min
- 249.42мм
Внутренняя резьба (гайка)
6H- D max
- 261.63мм
- D min
- 260мм
- D1 max
- 252.34мм
- D1 min
- 251.34мм
Производство
- Сверло / отверстие под нарезание
- 252мм
- As nom
- 50071.821мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 259.9мм
- d min
- 259.3мм
- d1 max
- 253.43мм
- d1 min
- 252.01мм
Внутренняя резьба (гайка)
6H- D max
- 261.29мм
- D min
- 260мм
- D1 max
- 254.31мм
- D1 min
- 253.51мм
Производство
- Сверло / отверстие под нарезание
- 254мм
- As nom
- 50818.799мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 259.9мм
- d min
- 259.5мм
- d1 max
- 255.61мм
- d1 min
- 254.6мм
Внутренняя резьба (гайка)
6H- D max
- 260.95мм
- D min
- 260мм
- D1 max
- 256.27мм
- D1 min
- 255.67мм
Производство
- Сверло / отверстие под нарезание
- 256мм
- As nom
- 51571.307мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 260мм
- d min
- 259.6мм
- d1 max
- 256.7мм
- d1 min
- 255.91мм
Внутренняя резьба (гайка)
6H- D max
- 260.77мм
- D min
- 260мм
- D1 max
- 257.25мм
- D1 min
- 256.75мм
Производство
- Сверло / отверстие под нарезание
- 257мм
- As nom
- 51949.635мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 264.9мм
- d min
- 264.3мм
- d1 max
- 258.43мм
- d1 min
- 257.01мм
Внутренняя резьба (гайка)
6H- D max
- 266.29мм
- D min
- 265мм
- D1 max
- 259.31мм
- D1 min
- 258.51мм
Производство
- Сверло / отверстие под нарезание
- 259мм
- As nom
- 52836.257мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 264.9мм
- d min
- 264.5мм
- d1 max
- 260.61мм
- d1 min
- 259.6мм
Внутренняя резьба (гайка)
6H- D max
- 265.95мм
- D min
- 265мм
- D1 max
- 261.27мм
- D1 min
- 260.67мм
Производство
- Сверло / отверстие под нарезание
- 261мм
- As nom
- 53603.503мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 265мм
- d min
- 264.6мм
- d1 max
- 261.7мм
- d1 min
- 260.91мм
Внутренняя резьба (гайка)
6H- D max
- 265.77мм
- D min
- 265мм
- D1 max
- 262.25мм
- D1 min
- 261.75мм
Производство
- Сверло / отверстие под нарезание
- 262мм
- As nom
- 53989.2мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 269.9мм
- d min
- 269.3мм
- d1 max
- 263.43мм
- d1 min
- 262.01мм
Внутренняя резьба (гайка)
6H- D max
- 271.29мм
- D min
- 270мм
- D1 max
- 264.31мм
- D1 min
- 263.51мм
Производство
- Сверло / отверстие под нарезание
- 264мм
- As nom
- 54892.986мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 269.9мм
- d min
- 269.5мм
- d1 max
- 265.61мм
- d1 min
- 264.6мм
Внутренняя резьба (гайка)
6H- D max
- 270.95мм
- D min
- 270мм
- D1 max
- 266.27мм
- D1 min
- 265.67мм
Производство
- Сверло / отверстие под нарезание
- 266мм
- As nom
- 55674.968мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 270мм
- d min
- 269.6мм
- d1 max
- 266.7мм
- d1 min
- 265.91мм
Внутренняя резьба (гайка)
6H- D max
- 270.77мм
- D min
- 270мм
- D1 max
- 267.25мм
- D1 min
- 266.75мм
Производство
- Сверло / отверстие под нарезание
- 267мм
- As nom
- 56068.034мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 274.9мм
- d min
- 274.3мм
- d1 max
- 268.43мм
- d1 min
- 267.01мм
Внутренняя резьба (гайка)
6H- D max
- 276.29мм
- D min
- 275мм
- D1 max
- 269.31мм
- D1 min
- 268.51мм
Производство
- Сверло / отверстие под нарезание
- 269мм
- As nom
- 56988.984мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 274.9мм
- d min
- 274.5мм
- d1 max
- 270.61мм
- d1 min
- 269.6мм
Внутренняя резьба (гайка)
6H- D max
- 275.95мм
- D min
- 275мм
- D1 max
- 271.27мм
- D1 min
- 270.67мм
Производство
- Сверло / отверстие под нарезание
- 271мм
- As nom
- 57785.704мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 275мм
- d min
- 274.6мм
- d1 max
- 271.7мм
- d1 min
- 270.91мм
Внутренняя резьба (гайка)
6H- D max
- 275.77мм
- D min
- 275мм
- D1 max
- 272.25мм
- D1 min
- 271.75мм
Производство
- Сверло / отверстие под нарезание
- 272мм
- As nom
- 58186.138мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 279.9мм
- d min
- 279.2мм
- d1 max
- 271.24мм
- d1 min
- 269.42мм
Внутренняя резьба (гайка)
6H- D max
- 281.63мм
- D min
- 280мм
- D1 max
- 272.34мм
- D1 min
- 271.34мм
Производство
- Сверло / отверстие под нарезание
- 272мм
- As nom
- 58318.325мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 279.9мм
- d min
- 279.3мм
- d1 max
- 273.43мм
- d1 min
- 272.01мм
Внутренняя резьба (гайка)
6H- D max
- 281.29мм
- D min
- 280мм
- D1 max
- 274.31мм
- D1 min
- 273.51мм
Производство
- Сверло / отверстие под нарезание
- 274мм
- As nom
- 59124.252мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 279.9мм
- d min
- 279.5мм
- d1 max
- 275.61мм
- d1 min
- 274.6мм
Внутренняя резьба (гайка)
6H- D max
- 280.95мм
- D min
- 280мм
- D1 max
- 276.27мм
- D1 min
- 275.67мм
Производство
- Сверло / отверстие под нарезание
- 276мм
- As nom
- 59935.71мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 280мм
- d min
- 279.6мм
- d1 max
- 276.7мм
- d1 min
- 275.91мм
Внутренняя резьба (гайка)
6H- D max
- 280.77мм
- D min
- 280мм
- D1 max
- 277.25мм
- D1 min
- 276.75мм
Производство
- Сверло / отверстие под нарезание
- 277мм
- As nom
- 60343.512мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 284.9мм
- d min
- 284.3мм
- d1 max
- 278.43мм
- d1 min
- 277.01мм
Внутренняя резьба (гайка)
6H- D max
- 286.29мм
- D min
- 285мм
- D1 max
- 279.31мм
- D1 min
- 278.51мм
Производство
- Сверло / отверстие под нарезание
- 279мм
- As nom
- 61298.79мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 284.9мм
- d min
- 284.5мм
- d1 max
- 280.61мм
- d1 min
- 279.6мм
Внутренняя резьба (гайка)
6H- D max
- 285.95мм
- D min
- 285мм
- D1 max
- 281.27мм
- D1 min
- 280.67мм
Производство
- Сверло / отверстие под нарезание
- 281мм
- As nom
- 62124.985мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 285мм
- d min
- 284.6мм
- d1 max
- 281.7мм
- d1 min
- 280.91мм
Внутренняя резьба (гайка)
6H- D max
- 285.77мм
- D min
- 285мм
- D1 max
- 282.25мм
- D1 min
- 281.75мм
Производство
- Сверло / отверстие под нарезание
- 282мм
- As nom
- 62540.156мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 289.9мм
- d min
- 289.3мм
- d1 max
- 283.43мм
- d1 min
- 282.01мм
Внутренняя резьба (гайка)
6H- D max
- 291.29мм
- D min
- 290мм
- D1 max
- 284.31мм
- D1 min
- 283.51мм
Производство
- Сверло / отверстие под нарезание
- 284мм
- As nom
- 63512.598мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 289.9мм
- d min
- 289.5мм
- d1 max
- 285.61мм
- d1 min
- 284.6мм
Внутренняя резьба (гайка)
6H- D max
- 290.95мм
- D min
- 290мм
- D1 max
- 286.27мм
- D1 min
- 285.67мм
Производство
- Сверло / отверстие под нарезание
- 286мм
- As nom
- 64353.53мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 290мм
- d min
- 289.6мм
- d1 max
- 286.7мм
- d1 min
- 285.91мм
Внутренняя резьба (гайка)
6H- D max
- 290.77мм
- D min
- 290мм
- D1 max
- 287.25мм
- D1 min
- 286.75мм
Производство
- Сверло / отверстие под нарезание
- 287мм
- As nom
- 64776.07мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 294.9мм
- d min
- 294.3мм
- d1 max
- 288.43мм
- d1 min
- 287.01мм
Внутренняя резьба (гайка)
6H- D max
- 296.29мм
- D min
- 295мм
- D1 max
- 289.31мм
- D1 min
- 288.51мм
Производство
- Сверло / отверстие под нарезание
- 289мм
- As nom
- 65765.676мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 294.9мм
- d min
- 294.5мм
- d1 max
- 290.61мм
- d1 min
- 289.6мм
Внутренняя резьба (гайка)
6H- D max
- 295.95мм
- D min
- 295мм
- D1 max
- 291.27мм
- D1 min
- 290.67мм
Производство
- Сверло / отверстие под нарезание
- 291мм
- As nom
- 66621.345мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 295мм
- d min
- 294.6мм
- d1 max
- 291.7мм
- d1 min
- 290.91мм
Внутренняя резьба (гайка)
6H- D max
- 295.77мм
- D min
- 295мм
- D1 max
- 292.25мм
- D1 min
- 291.75мм
Производство
- Сверло / отверстие под нарезание
- 292мм
- As nom
- 67051.254мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 299.9мм
- d min
- 299.2мм
- d1 max
- 291.24мм
- d1 min
- 289.42мм
Внутренняя резьба (гайка)
6H- D max
- 301.63мм
- D min
- 300мм
- D1 max
- 292.34мм
- D1 min
- 291.34мм
Производство
- Сверло / отверстие под нарезание
- 292мм
- As nom
- 67193.149мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 299.9мм
- d min
- 299.3мм
- d1 max
- 293.43мм
- d1 min
- 292.01мм
Внутренняя резьба (гайка)
6H- D max
- 301.29мм
- D min
- 300мм
- D1 max
- 294.31мм
- D1 min
- 293.51мм
Производство
- Сверло / отверстие под нарезание
- 294мм
- As nom
- 68058.024мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 299.9мм
- d min
- 299.5мм
- d1 max
- 295.61мм
- d1 min
- 294.6мм
Внутренняя резьба (гайка)
6H- D max
- 300.95мм
- D min
- 300мм
- D1 max
- 296.27мм
- D1 min
- 295.67мм
Производство
- Сверло / отверстие под нарезание
- 296мм
- As nom
- 68928.431мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 300мм
- d min
- 299.6мм
- d1 max
- 296.7мм
- d1 min
- 295.91мм
Внутренняя резьба (гайка)
6H- D max
- 300.77мм
- D min
- 300мм
- D1 max
- 297.25мм
- D1 min
- 296.75мм
Производство
- Сверло / отверстие под нарезание
- 297мм
- As nom
- 69365.708мм²
- Статус
- дополнительная
- Стандарт
- ISO 261 / ISO 724; ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 309.9мм
- d min
- 309.3мм
- d1 max
- 303.43мм
- d1 min
- 302.01мм
Внутренняя резьба (гайка)
6H- D max
- 311.29мм
- D min
- 310мм
- D1 max
- 304.31мм
- D1 min
- 303.51мм
Производство
- Сверло / отверстие под нарезание
- 304мм
- As nom
- 72760.53мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 309.9мм
- d min
- 309.5мм
- d1 max
- 305.61мм
- d1 min
- 304.6мм
Внутренняя резьба (гайка)
6H- D max
- 310.95мм
- D min
- 310мм
- D1 max
- 306.27мм
- D1 min
- 305.67мм
Производство
- Сверло / отверстие под нарезание
- 306мм
- As nom
- 73660.41мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 319.9мм
- d min
- 319.3мм
- d1 max
- 313.43мм
- d1 min
- 312.01мм
Внутренняя резьба (гайка)
6H- D max
- 321.29мм
- D min
- 320мм
- D1 max
- 314.31мм
- D1 min
- 313.51мм
Производство
- Сверло / отверстие под нарезание
- 314мм
- As nom
- 77620.115мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 319.9мм
- d min
- 319.5мм
- d1 max
- 315.61мм
- d1 min
- 314.6мм
Внутренняя резьба (гайка)
6H- D max
- 320.95мм
- D min
- 320мм
- D1 max
- 316.27мм
- D1 min
- 315.67мм
Производство
- Сверло / отверстие под нарезание
- 316мм
- As nom
- 78549.47мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 329.9мм
- d min
- 329.3мм
- d1 max
- 323.43мм
- d1 min
- 322.01мм
Внутренняя резьба (гайка)
6H- D max
- 331.29мм
- D min
- 330мм
- D1 max
- 324.31мм
- D1 min
- 323.51мм
Производство
- Сверло / отверстие под нарезание
- 324мм
- As nom
- 82636.78мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 329.9мм
- d min
- 329.5мм
- d1 max
- 325.61мм
- d1 min
- 324.6мм
Внутренняя резьба (гайка)
6H- D max
- 330.95мм
- D min
- 330мм
- D1 max
- 326.27мм
- D1 min
- 325.67мм
Производство
- Сверло / отверстие под нарезание
- 326мм
- As nom
- 83595.609мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 339.9мм
- d min
- 339.3мм
- d1 max
- 333.43мм
- d1 min
- 332.01мм
Внутренняя резьба (гайка)
6H- D max
- 341.29мм
- D min
- 340мм
- D1 max
- 334.31мм
- D1 min
- 333.51мм
Производство
- Сверло / отверстие под нарезание
- 334мм
- As nom
- 87810.524мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 339.9мм
- d min
- 339.5мм
- d1 max
- 335.61мм
- d1 min
- 334.6мм
Внутренняя резьба (гайка)
6H- D max
- 340.95мм
- D min
- 340мм
- D1 max
- 336.27мм
- D1 min
- 335.67мм
Производство
- Сверло / отверстие под нарезание
- 336мм
- As nom
- 88798.828мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 349.9мм
- d min
- 349.3мм
- d1 max
- 343.43мм
- d1 min
- 342.01мм
Внутренняя резьба (гайка)
6H- D max
- 351.29мм
- D min
- 350мм
- D1 max
- 344.31мм
- D1 min
- 343.51мм
Производство
- Сверло / отверстие под нарезание
- 344мм
- As nom
- 93141.348мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 349.9мм
- d min
- 349.5мм
- d1 max
- 345.61мм
- d1 min
- 344.6мм
Внутренняя резьба (гайка)
6H- D max
- 350.95мм
- D min
- 350мм
- D1 max
- 346.27мм
- D1 min
- 345.67мм
Производство
- Сверло / отверстие под нарезание
- 346мм
- As nom
- 94159.127мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 359.9мм
- d min
- 359.3мм
- d1 max
- 353.43мм
- d1 min
- 351.97мм
Внутренняя резьба (гайка)
6H- D max
- 361.34мм
- D min
- 360мм
- D1 max
- 354.31мм
- D1 min
- 353.51мм
Производство
- Сверло / отверстие под нарезание
- 354мм
- As nom
- 98629.252мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 359.9мм
- d min
- 359.5мм
- d1 max
- 355.61мм
- d1 min
- 354.58мм
Внутренняя резьба (гайка)
6H- D max
- 360.98мм
- D min
- 360мм
- D1 max
- 356.27мм
- D1 min
- 355.67мм
Производство
- Сверло / отверстие под нарезание
- 356мм
- As nom
- 99676.505мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 369.9мм
- d min
- 369.3мм
- d1 max
- 363.43мм
- d1 min
- 361.97мм
Внутренняя резьба (гайка)
6H- D max
- 371.34мм
- D min
- 370мм
- D1 max
- 364.31мм
- D1 min
- 363.51мм
Производство
- Сверло / отверстие под нарезание
- 364мм
- As nom
- 104274.235мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 369.9мм
- d min
- 369.5мм
- d1 max
- 365.61мм
- d1 min
- 364.58мм
Внутренняя резьба (гайка)
6H- D max
- 370.98мм
- D min
- 370мм
- D1 max
- 366.27мм
- D1 min
- 365.67мм
Производство
- Сверло / отверстие под нарезание
- 366мм
- As nom
- 105350.962мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 379.9мм
- d min
- 379.3мм
- d1 max
- 373.43мм
- d1 min
- 371.97мм
Внутренняя резьба (гайка)
6H- D max
- 381.34мм
- D min
- 380мм
- D1 max
- 374.31мм
- D1 min
- 373.51мм
Производство
- Сверло / отверстие под нарезание
- 374мм
- As nom
- 110076.298мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 379.9мм
- d min
- 379.5мм
- d1 max
- 375.61мм
- d1 min
- 374.58мм
Внутренняя резьба (гайка)
6H- D max
- 380.98мм
- D min
- 380мм
- D1 max
- 376.27мм
- D1 min
- 375.67мм
Производство
- Сверло / отверстие под нарезание
- 376мм
- As nom
- 111182.5мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 389.9мм
- d min
- 389.3мм
- d1 max
- 383.43мм
- d1 min
- 381.97мм
Внутренняя резьба (гайка)
6H- D max
- 391.34мм
- D min
- 390мм
- D1 max
- 384.31мм
- D1 min
- 383.51мм
Производство
- Сверло / отверстие под нарезание
- 384мм
- As nom
- 116035.441мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 389.9мм
- d min
- 389.5мм
- d1 max
- 385.61мм
- d1 min
- 384.58мм
Внутренняя резьба (гайка)
6H- D max
- 390.98мм
- D min
- 390мм
- D1 max
- 386.27мм
- D1 min
- 385.67мм
Производство
- Сверло / отверстие под нарезание
- 386мм
- As nom
- 117171.117мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 399.9мм
- d min
- 399.3мм
- d1 max
- 393.43мм
- d1 min
- 391.97мм
Внутренняя резьба (гайка)
6H- D max
- 401.34мм
- D min
- 400мм
- D1 max
- 394.31мм
- D1 min
- 393.51мм
Производство
- Сверло / отверстие под нарезание
- 394мм
- As nom
- 122151.663мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 399.9мм
- d min
- 399.5мм
- d1 max
- 395.61мм
- d1 min
- 394.58мм
Внутренняя резьба (гайка)
6H- D max
- 400.98мм
- D min
- 400мм
- D1 max
- 396.27мм
- D1 min
- 395.67мм
Производство
- Сверло / отверстие под нарезание
- 396мм
- As nom
- 123316.814мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 409.9мм
- d min
- 409.3мм
- d1 max
- 403.43мм
- d1 min
- 401.97мм
Внутренняя резьба (гайка)
6H- D max
- 411.34мм
- D min
- 410мм
- D1 max
- 404.31мм
- D1 min
- 403.51мм
Производство
- Сверло / отверстие под нарезание
- 404мм
- As nom
- 128424.965мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 419.9мм
- d min
- 419.3мм
- d1 max
- 413.43мм
- d1 min
- 411.97мм
Внутренняя резьба (гайка)
6H- D max
- 421.34мм
- D min
- 420мм
- D1 max
- 414.31мм
- D1 min
- 413.51мм
Производство
- Сверло / отверстие под нарезание
- 414мм
- As nom
- 134855.346мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 429.9мм
- d min
- 429.3мм
- d1 max
- 423.43мм
- d1 min
- 421.97мм
Внутренняя резьба (гайка)
6H- D max
- 431.34мм
- D min
- 430мм
- D1 max
- 424.31мм
- D1 min
- 423.51мм
Производство
- Сверло / отверстие под нарезание
- 424мм
- As nom
- 141442.808мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 439.9мм
- d min
- 439.3мм
- d1 max
- 433.43мм
- d1 min
- 431.97мм
Внутренняя резьба (гайка)
6H- D max
- 441.34мм
- D min
- 440мм
- D1 max
- 434.31мм
- D1 min
- 433.51мм
Производство
- Сверло / отверстие под нарезание
- 434мм
- As nom
- 148187.348мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 449.9мм
- d min
- 449.3мм
- d1 max
- 443.43мм
- d1 min
- 441.97мм
Внутренняя резьба (гайка)
6H- D max
- 451.34мм
- D min
- 450мм
- D1 max
- 444.31мм
- D1 min
- 443.51мм
Производство
- Сверло / отверстие под нарезание
- 444мм
- As nom
- 155088.969мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 459.9мм
- d min
- 459.3мм
- d1 max
- 453.43мм
- d1 min
- 451.97мм
Внутренняя резьба (гайка)
6H- D max
- 461.34мм
- D min
- 460мм
- D1 max
- 454.31мм
- D1 min
- 453.51мм
Производство
- Сверло / отверстие под нарезание
- 454мм
- As nom
- 162147.669мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 469.9мм
- d min
- 469.3мм
- d1 max
- 463.43мм
- d1 min
- 461.97мм
Внутренняя резьба (гайка)
6H- D max
- 471.34мм
- D min
- 470мм
- D1 max
- 464.31мм
- D1 min
- 463.51мм
Производство
- Сверло / отверстие под нарезание
- 464мм
- As nom
- 169363.448мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 479.9мм
- d min
- 479.3мм
- d1 max
- 473.43мм
- d1 min
- 471.97мм
Внутренняя резьба (гайка)
6H- D max
- 481.34мм
- D min
- 480мм
- D1 max
- 474.31мм
- D1 min
- 473.51мм
Производство
- Сверло / отверстие под нарезание
- 474мм
- As nom
- 176736.308мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 489.9мм
- d min
- 489.3мм
- d1 max
- 483.43мм
- d1 min
- 481.97мм
Внутренняя резьба (гайка)
6H- D max
- 491.34мм
- D min
- 490мм
- D1 max
- 484.31мм
- D1 min
- 483.51мм
Производство
- Сверло / отверстие под нарезание
- 484мм
- As nom
- 184266.247мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 499.9мм
- d min
- 499.3мм
- d1 max
- 493.43мм
- d1 min
- 491.97мм
Внутренняя резьба (гайка)
6H- D max
- 501.34мм
- D min
- 500мм
- D1 max
- 494.31мм
- D1 min
- 493.51мм
Производство
- Сверло / отверстие под нарезание
- 494мм
- As nom
- 191953.265мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 509.9мм
- d min
- 509.3мм
- d1 max
- 503.43мм
- d1 min
- 501.97мм
Внутренняя резьба (гайка)
6H- D max
- 511.34мм
- D min
- 510мм
- D1 max
- 504.31мм
- D1 min
- 503.51мм
Производство
- Сверло / отверстие под нарезание
- 504мм
- As nom
- 199797.363мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 519.9мм
- d min
- 519.3мм
- d1 max
- 513.43мм
- d1 min
- 511.97мм
Внутренняя резьба (гайка)
6H- D max
- 521.34мм
- D min
- 520мм
- D1 max
- 514.31мм
- D1 min
- 513.51мм
Производство
- Сверло / отверстие под нарезание
- 514мм
- As nom
- 207798.541мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 529.9мм
- d min
- 529.3мм
- d1 max
- 523.43мм
- d1 min
- 521.97мм
Внутренняя резьба (гайка)
6H- D max
- 531.34мм
- D min
- 530мм
- D1 max
- 524.31мм
- D1 min
- 523.51мм
Производство
- Сверло / отверстие под нарезание
- 524мм
- As nom
- 215956.799мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 539.9мм
- d min
- 539.3мм
- d1 max
- 533.43мм
- d1 min
- 531.97мм
Внутренняя резьба (гайка)
6H- D max
- 541.34мм
- D min
- 540мм
- D1 max
- 534.31мм
- D1 min
- 533.51мм
Производство
- Сверло / отверстие под нарезание
- 534мм
- As nom
- 224272.136мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 549.9мм
- d min
- 549.3мм
- d1 max
- 543.43мм
- d1 min
- 541.97мм
Внутренняя резьба (гайка)
6H- D max
- 551.34мм
- D min
- 550мм
- D1 max
- 544.31мм
- D1 min
- 543.51мм
Производство
- Сверло / отверстие под нарезание
- 544мм
- As nom
- 232744.552мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 559.9мм
- d min
- 559.3мм
- d1 max
- 553.43мм
- d1 min
- 551.97мм
Внутренняя резьба (гайка)
6H- D max
- 561.34мм
- D min
- 560мм
- D1 max
- 554.31мм
- D1 min
- 553.51мм
Производство
- Сверло / отверстие под нарезание
- 554мм
- As nom
- 241374.049мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 569.9мм
- d min
- 569.3мм
- d1 max
- 563.43мм
- d1 min
- 561.97мм
Внутренняя резьба (гайка)
6H- D max
- 571.34мм
- D min
- 570мм
- D1 max
- 564.31мм
- D1 min
- 563.51мм
Производство
- Сверло / отверстие под нарезание
- 564мм
- As nom
- 250160.625мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 579.9мм
- d min
- 579.3мм
- d1 max
- 573.43мм
- d1 min
- 571.97мм
Внутренняя резьба (гайка)
6H- D max
- 581.34мм
- D min
- 580мм
- D1 max
- 574.31мм
- D1 min
- 573.51мм
Производство
- Сверло / отверстие под нарезание
- 574мм
- As nom
- 259104.28мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 589.9мм
- d min
- 589.3мм
- d1 max
- 583.43мм
- d1 min
- 581.97мм
Внутренняя резьба (гайка)
6H- D max
- 591.34мм
- D min
- 590мм
- D1 max
- 584.31мм
- D1 min
- 583.51мм
Производство
- Сверло / отверстие под нарезание
- 584мм
- As nom
- 268205.016мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
Внешняя резьба (винт)
6g- d max
- 599.9мм
- d min
- 599.3мм
- d1 max
- 593.43мм
- d1 min
- 591.97мм
Внутренняя резьба (гайка)
6H- D max
- 601.34мм
- D min
- 600мм
- D1 max
- 594.31мм
- D1 min
- 593.51мм
Производство
- Сверло / отверстие под нарезание
- 594мм
- As nom
- 277462.83мм²
- Статус
- специальная
- Стандарт
- ГОСТ 8724 / ГОСТ 24705
и такелаж для вашего проекта
и такелаж для вашего проекта
