При каких температурах можно использовать нержавеющие самоконтрящиеся гайки с полимерной (полиамидной) вставкой?

Нержавеющие самоконтрящиеся гайки по DIN 982, DIN 985 и DIN 986 (или гайки шестигранные самостопорящиеся с неметаллической вставкой по терминологии отечественных стандартов) выполнены из коррозионно-стойких марок стали по ГОСТ ISO 3506-2–2014.

Для беспрепятственного использования и установки этих изделий технический отдел BEST-Крепёж рекомендует соблюдать следующие температурные режимы:

А) при монтаже:

- температура воздуха: -60 °С … +55 °С,

- температура крепёжных изделий: +5 °С … +55 °С;

Б) при эксплуатации

- температура воздуха и крепёжных изделий: -60 °С … +55 °С.

Границы температурных режимов для самостопорящихся гаек с неметаллической вставкой обусловлены конструкцией этих изделий. От общепринятых гаек они отличаются специальным кольцом над резьбовой частью. Это кольцо сделано из упругого полимера и при завинчивании вызывает фрикционное стопорение резьбового соединения – т.е. за счёт увеличения трения в резьбе.

Поэтому температурные режимы самостопорящихся гаек ограничены именно свойствами полимерных вставок.

Температурные режимы эксплуатации для металлического корпуса гайки приводятся в Приложении F ГОСТ ISO 3506-2–2014:

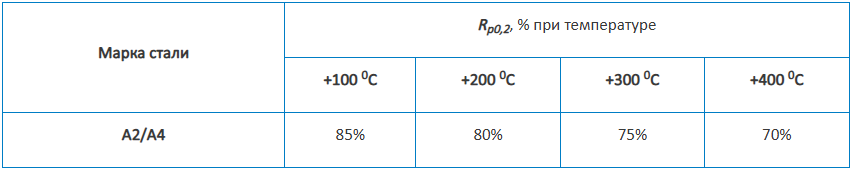

Таблица F.1 – Влияние температуры на условный предел текучести при повышенных температурах в процентах от значений при комнатной температуре

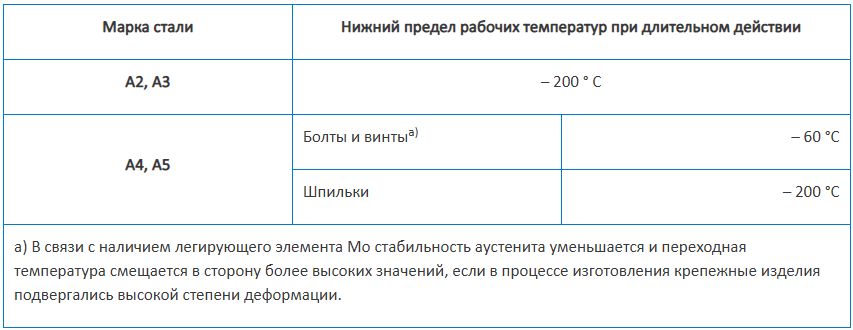

Таблица F.2 – Применение болтов, винтов и шпилек из нержавеющих сталей при низких температурах (только аустенитные стали)

Температурные режимы эксплуатации для полимерной вставки самостопорящихся гаек не регламентированы.

Как, собственно, в действующих стандартах нет требовании и к материалу этих вставок.

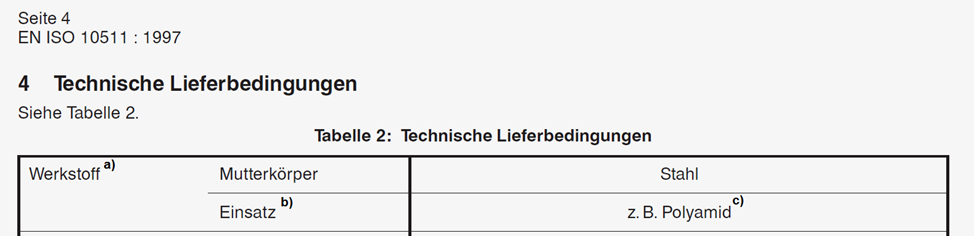

В немецких стандартах указано:

где: a) нем.: материал, b) нем.: вставка, с) нем.: например, полиамид.

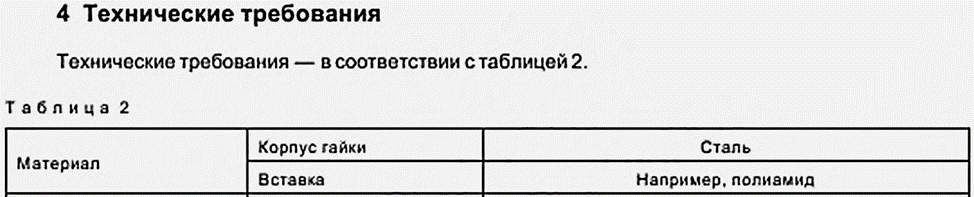

То же самое сказано и в отечественных стандартах:

Полиамидная группа пластмасс представлена множеством типов и марок, которые существенно отличаются друг от друга своими характеристиками.

Тем не менее, для материалов из этой группы минимальная температура плавления составляет свыше +210 0С.

В добавок к этому нейлоны, как и другие пластмассы, при повышении температуры эксплуатации склонны к снижению прочностных характеристик из-за процессов термоокислительной деструкции. У самых слабых полиамидов ухудшение физико-механических свойств наблюдаются от +55 °С. В этом случае можно ожидать снижение эффекта стопорения гайки.

При отрицательных температурах полиамиды теряют пластичность и приобретают жёсткость, что может негативно сказаться на монтажных свойствах гаек. Однако, утерянная пластичность возвращается к своим значениям без каких-либо потерь при повышении температуры. Прочность уже установленного изделия из полиамида не зависит от температурных колебаний в области отрицательных температур.
